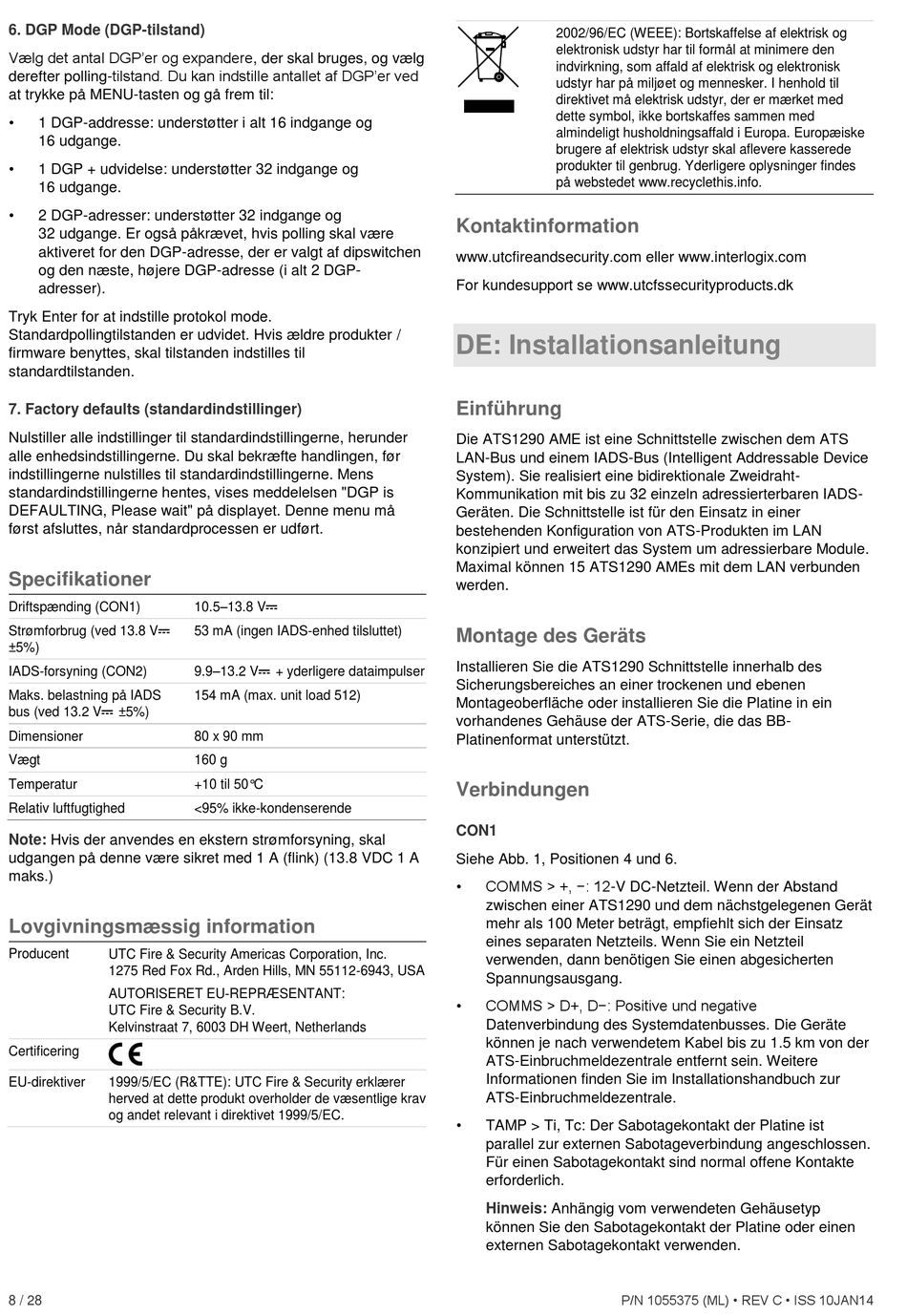

6. DGP Mode (DGP-tilstand)
Vælg det antal DGP'er og expandere, der skal bruges, og vælg
derefter polling-tilstand. Du kan indstille antallet af DGP'er ved
at trykke på MENU-tasten og gå frem til:
•
1 DGP-addresse: understøtter i alt 16 indgange og
16 udgange.
•
1 DGP + udvidelse: understøtter 32 indgange og
16 udgange.
•
2 DGP-adresser: understøtter 32 indgange og
32 udgange. Er også påkrævet, hvis polling skal være
aktiveret for den DGP-adresse, der er valgt af dipswitchen
og den næste, højere DGP-adresse (i alt 2 DGP-
adresser).
Tryk Enter for at indstille protokol mode.
Standardpollingtilstanden er udvidet. Hvis ældre produkter /
firmware benyttes, skal tilstanden indstilles til
standardtilstanden.
7. Factory defaults (standardindstillinger)
Nulstiller alle indstillinger til standardindstillingerne, herunder
alle enhedsindstillingerne. Du skal bekræfte handlingen, før
indstillingerne nulstilles til standardindstillingerne. Mens
standardindstillingerne hentes, vises meddelelsen "DGP is
DEFAULTING, Please wait" på displayet. Denne menu må
først afsluttes, når standardprocessen er udført.
Specifikationer
Driftspænding (CON1)
Strømforbrug (ved 13.8 V
±5%)
IADS-forsyning (CON2)
Maks. belastning på IADS
bus (ved 13.2 V ±5%)
Dimensioner
Vægt
Temperatur
Relativ luftfugtighed
Note: Hvis der anvendes en ekstern strømforsyning, skal
udgangen på denne være sikret med 1 A (flink) (13.8 VDC 1 A
maks.)
Lovgivningsmæssig information
Producent
UTC Fire & Security Americas Corporation, Inc.
1275 Red Fox Rd., Arden Hills, MN 55112-6943, USA
AUTORISERET EU-REPRÆSENTANT:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Certificering
EU-direktiver
1999/5/EC (R&TTE): UTC Fire & Security erklærer
herved at dette produkt overholder de væsentlige krav
og andet relevant i direktivet 1999/5/EC.
8 / 28
10.5–13.8 V
53 mA (ingen IADS-enhed tilsluttet)
9.9–13.2 V + yderligere dataimpulser
154 mA (max. unit load 512)
80 x 90 mm
160 g
+10 til 50°C
<95% ikke-kondenserende
2002/96/EC (WEEE): Bortskaffelse af elektrisk og
elektronisk udstyr har til formål at minimere den
indvirkning, som affald af elektrisk og elektronisk
udstyr har på miljøet og mennesker. I henhold til
direktivet må elektrisk udstyr, der er mærket med
dette symbol, ikke bortskaffes sammen med
almindeligt husholdningsaffald i Europa. Europæiske
brugere af elektrisk udstyr skal aflevere kasserede
produkter til genbrug. Yderligere oplysninger findes
på webstedet www.recyclethis.info.
Kontaktinformation
www.utcfireandsecurity.com eller www.interlogix.com
For kundesupport se www.utcfssecurityproducts.dk
DE: Installationsanleitung
Einführung
Die ATS1290 AME ist eine Schnittstelle zwischen dem ATS
LAN-Bus und einem IADS-Bus (Intelligent Addressable Device
System). Sie realisiert eine bidirektionale Zweidraht-
Kommunikation mit bis zu 32 einzeln adressierterbaren IADS-
Geräten. Die Schnittstelle ist für den Einsatz in einer
bestehenden Konfiguration von ATS-Produkten im LAN
konzipiert und erweitert das System um adressierbare Module.
Maximal können 15 ATS1290 AMEs mit dem LAN verbunden
werden.
Montage des Geräts
Installieren Sie die ATS1290 Schnittstelle innerhalb des
Sicherungsbereiches an einer trockenen und ebenen
Montageoberfläche oder installieren Sie die Platine in ein
vorhandenes Gehäuse der ATS-Serie, die das BB-
Platinenformat unterstützt.
Verbindungen
CON1
Siehe Abb. 1, Positionen 4 und 6.
• COMMS > +, −: 12-V DC-Netzteil. Wenn der Abstand
zwischen einer ATS1290 und dem nächstgelegenen Gerät
mehr als 100 Meter beträgt, empfiehlt sich der Einsatz
eines separaten Netzteils. Wenn Sie ein Netzteil
verwenden, dann benötigen Sie einen abgesicherten
Spannungsausgang.
• COMMS > D+, D−: Positive und negative
Datenverbindung des Systemdatenbusses. Die Geräte
können je nach verwendetem Kabel bis zu 1.5 km von der
ATS-Einbruchmeldezentrale entfernt sein. Weitere
Informationen finden Sie im Installationshandbuch zur
ATS-Einbruchmeldezentrale.
•
TAMP > Ti, Tc: Der Sabotagekontakt der Platine ist
parallel zur externen Sabotageverbindung angeschlossen.
Für einen Sabotagekontakt sind normal offene Kontakte
erforderlich.
Hinweis: Anhängig vom verwendeten Gehäusetyp
können Sie den Sabotagekontakt der Platine oder einen
externen Sabotagekontakt verwenden.
P/N 1055375 (ML) • REV C • ISS 10JAN14
