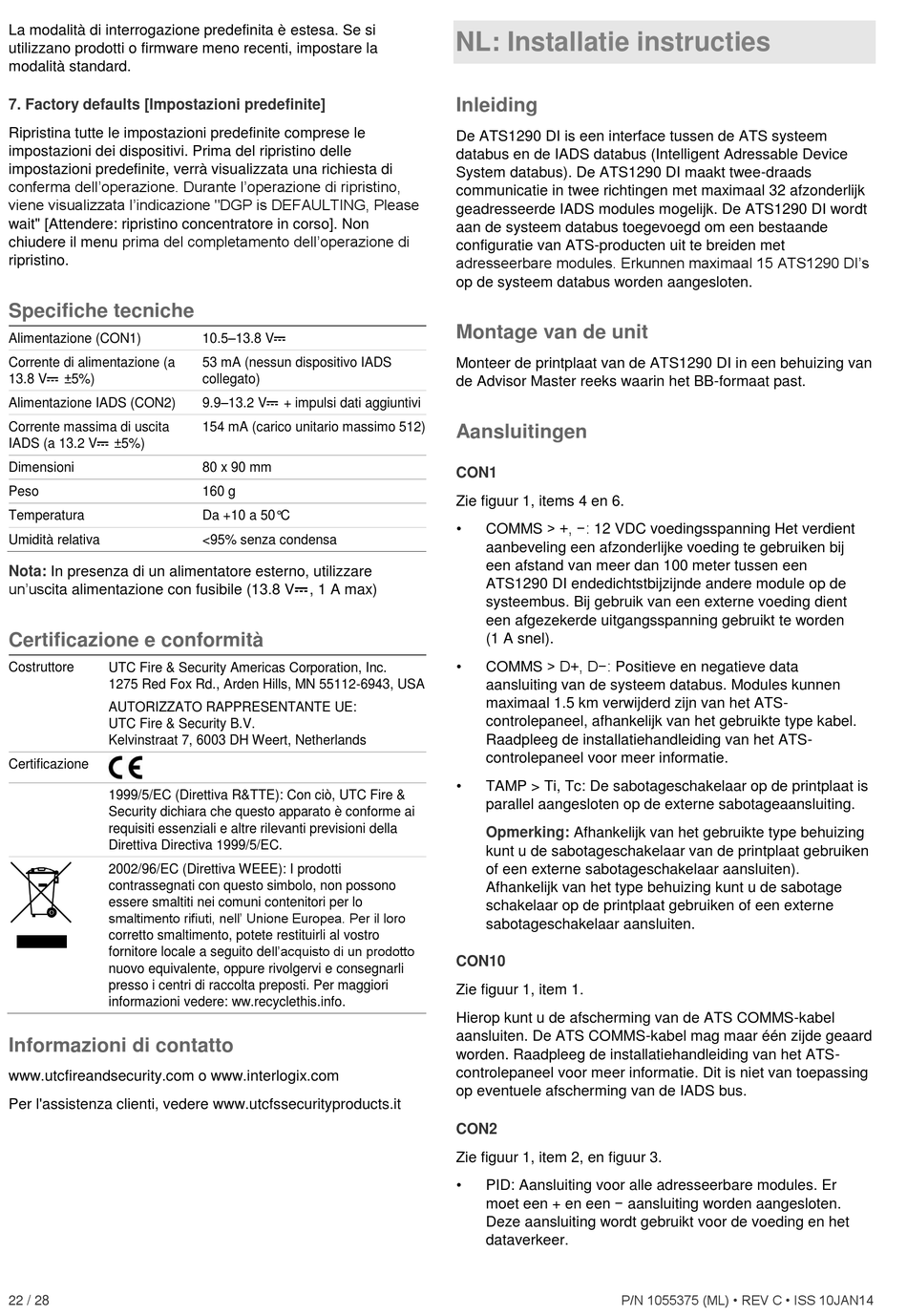

La modalità di interrogazione predefinita è estesa. Se si
utilizzano prodotti o firmware meno recenti, impostare la
modalità standard.
7. Factory defaults [Impostazioni predefinite]
Ripristina tutte le impostazioni predefinite comprese le
impostazioni dei dispositivi. Prima del ripristino delle
impostazioni predefinite, verrà visualizzata una richiesta di
conferma dell'operazione. Durante l'operazione di ripristino,
viene visualizzata l'indicazione "DGP is DEFAULTING, Please
wait" [Attendere: ripristino concentratore in corso]. Non
chiudere il menu prima del completamento dell'operazione di
ripristino.
Specifiche tecniche
Alimentazione (CON1)
Corrente di alimentazione (a
13.8 V
±5%)
Alimentazione IADS (CON2)
Corrente massima di uscita
IADS (a 13.2 V
±5%)
Dimensioni
Peso
Temperatura
Umidità relativa
Nota:
In presenza di un alimentatore esterno, utilizzare
un'uscita alimentazione con fusibile (13.8 V , 1 A max)
Certificazione e conformità
Costruttore
UTC Fire & Security Americas Corporation, Inc.
1275 Red Fox Rd., Arden Hills, MN 55112-6943, USA
AUTORIZZATO RAPPRESENTANTE UE:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Certificazione
1999/5/EC (Direttiva R&TTE): Con ciò, UTC Fire &
Security dichiara che questo apparato è conforme ai
requisiti essenziali e altre rilevanti previsioni della
Direttiva Directiva 1999/5/EC.
2002/96/EC (Direttiva WEEE): I prodotti
contrassegnati con questo simbolo, non possono
essere smaltiti nei comuni contenitori per lo
smaltimento rifiuti, nell' Unione Europea. Per il loro
corretto smaltimento, potete restituirli al vostro
fornitore locale a seguito dell'acquisto di un prodotto
nuovo equivalente, oppure rivolgervi e consegnarli
presso i centri di raccolta preposti. Per maggiori
informazioni vedere: ww.recyclethis.info.
Informazioni di contatto
www.utcfireandsecurity.com o www.interlogix.com
Per l'assistenza clienti, vedere www.utcfssecurityproducts.it
22 / 28
10.5–13.8 V
53 mA (nessun dispositivo IADS
collegato)
9.9–13.2 V
+ impulsi dati aggiuntivi
154 mA (carico unitario massimo 512)
80 x 90 mm
160 g
Da +10 a 50°C
<95% senza condensa
NL: Installatie instructies
Inleiding
De ATS1290 DI is een interface tussen de ATS systeem
databus en de IADS databus (Intelligent Adressable Device
System databus). De ATS1290 DI maakt twee-draads
communicatie in twee richtingen met maximaal 32 afzonderlijk
geadresseerde IADS modules mogelijk. De ATS1290 DI wordt
aan de systeem databus toegevoegd om een bestaande
configuratie van ATS-producten uit te breiden met
adresseerbare modules. Erkunnen maximaal 15 ATS1290 DI's
op de systeem databus worden aangesloten.
Montage van de unit
Monteer de printplaat van de ATS1290 DI in een behuizing van
de Advisor Master reeks waarin het BB-formaat past.
Aansluitingen
CON1
Zie figuur 1, items 4 en 6.
•
COMMS > +, −: 12 VDC voedingsspanning Het verdient
aanbeveling een afzonderlijke voeding te gebruiken bij
een afstand van meer dan 100 meter tussen een
ATS1290 DI endedichtstbijzijnde andere module op de
systeembus. Bij gebruik van een externe voeding dient
een afgezekerde uitgangsspanning gebruikt te worden
(1 A snel).
•
COMMS > D+, D−: Positieve en negatieve data
aansluiting van de systeem databus. Modules kunnen
maximaal 1.5 km verwijderd zijn van het ATS-
controlepaneel, afhankelijk van het gebruikte type kabel.
Raadpleeg de installatiehandleiding van het ATS-
controlepaneel voor meer informatie.
•
TAMP > Ti, Tc: De sabotageschakelaar op de printplaat is
parallel aangesloten op de externe sabotageaansluiting.
Opmerking:
Afhankelijk van het gebruikte type behuizing
kunt u de sabotageschakelaar van de printplaat gebruiken
of een externe sabotageschakelaar aansluiten).
Afhankelijk van het type behuizing kunt u de sabotage
schakelaar op de printplaat gebruiken of een externe
sabotageschakelaar aansluiten.
CON10
Zie figuur 1, item 1.
Hierop kunt u de afscherming van de ATS COMMS-kabel
aansluiten. De ATS COMMS-kabel mag maar één zijde geaard
worden. Raadpleeg de installatiehandleiding van het ATS-
controlepaneel voor meer informatie. Dit is niet van toepassing
op eventuele afscherming van de IADS bus.
CON2
Zie figuur 1, item 2, en figuur 3.
•
PID: Aansluiting voor alle adresseerbare modules. Er
moet een + en een − aansluiting worden aangesloten.
Deze aansluiting wordt gebruikt voor de voeding en het
dataverkeer.
P/N 1055375 (ML) • REV C • ISS 10JAN14
