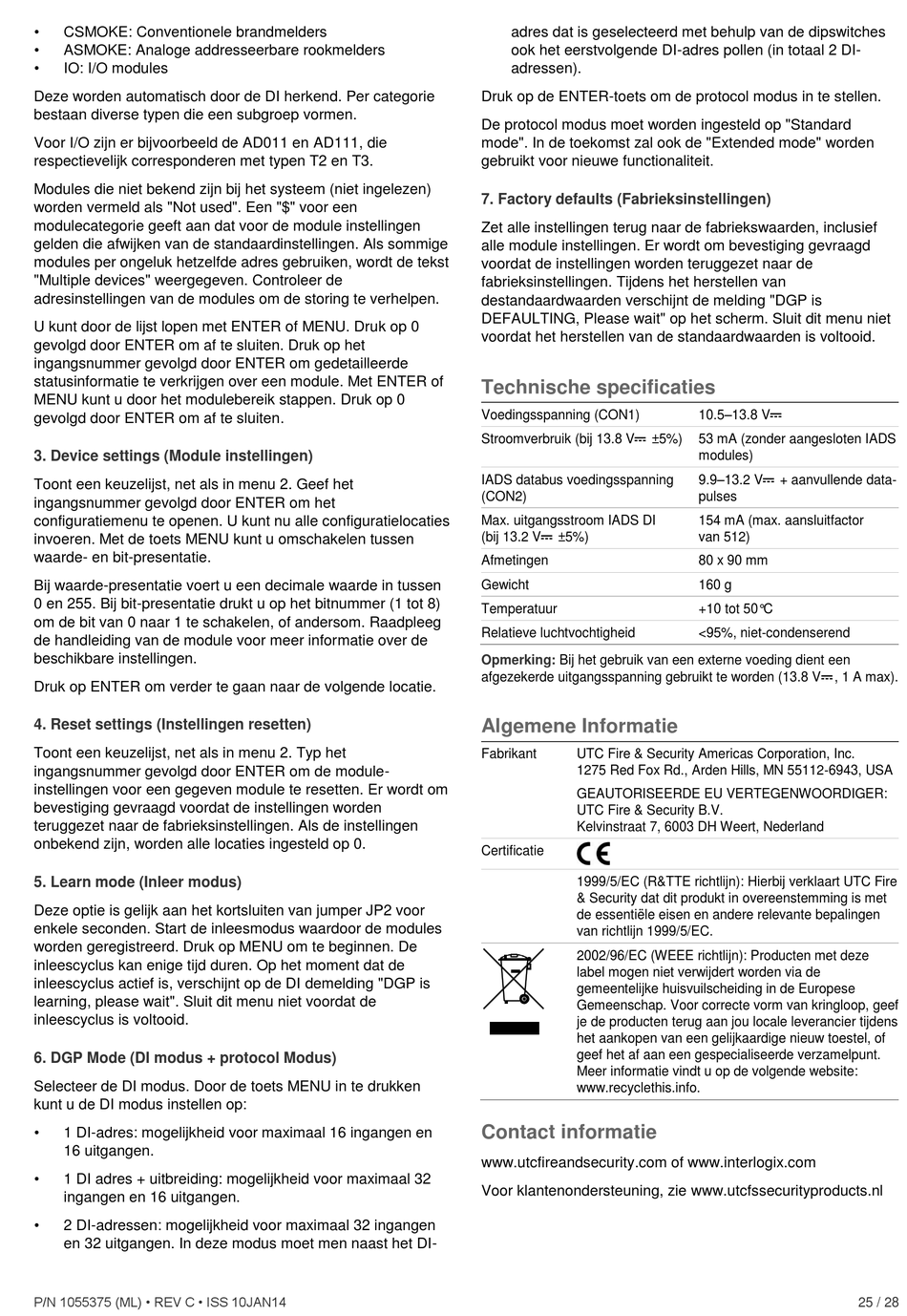

CSMOKE: Conventionele brandmelders
•
ASMOKE: Analoge addresseerbare rookmelders
•
IO: I/O modules
Deze worden automatisch door de DI herkend. Per categorie
bestaan diverse typen die een subgroep vormen.
Voor I/O zijn er bijvoorbeeld de AD011 en AD111, die
respectievelijk corresponderen met typen T2 en T3.
Modules die niet bekend zijn bij het systeem (niet ingelezen)
worden vermeld als "Not used". Een "$" voor een
modulecategorie geeft aan dat voor de module instellingen
gelden die afwijken van de standaardinstellingen. Als sommige
modules per ongeluk hetzelfde adres gebruiken, wordt de tekst
"Multiple devices" weergegeven. Controleer de
adresinstellingen van de modules om de storing te verhelpen.
U kunt door de lijst lopen met ENTER of MENU. Druk op 0
gevolgd door ENTER om af te sluiten. Druk op het
ingangsnummer gevolgd door ENTER om gedetailleerde
statusinformatie te verkrijgen over een module. Met ENTER of
MENU kunt u door het modulebereik stappen. Druk op 0
gevolgd door ENTER om af te sluiten.
3. Device settings (Module instellingen)
Toont een keuzelijst, net als in menu 2. Geef het
ingangsnummer gevolgd door ENTER om het
configuratiemenu te openen. U kunt nu alle configuratielocaties
invoeren. Met de toets MENU kunt u omschakelen tussen
waarde- en bit-presentatie.
Bij waarde-presentatie voert u een decimale waarde in tussen
0 en 255. Bij bit-presentatie drukt u op het bitnummer (1 tot 8)
om de bit van 0 naar 1 te schakelen, of andersom. Raadpleeg
de handleiding van de module voor meer informatie over de
beschikbare instellingen.
Druk op ENTER om verder te gaan naar de volgende locatie.
4. Reset settings (Instellingen resetten)
Toont een keuzelijst, net als in menu 2. Typ het
ingangsnummer gevolgd door ENTER om de module-
instellingen voor een gegeven module te resetten. Er wordt om
bevestiging gevraagd voordat de instellingen worden
teruggezet naar de fabrieksinstellingen. Als de instellingen
onbekend zijn, worden alle locaties ingesteld op 0.
5. Learn mode (Inleer modus)
Deze optie is gelijk aan het kortsluiten van jumper JP2 voor
enkele seconden. Start de inleesmodus waardoor de modules
worden geregistreerd. Druk op MENU om te beginnen. De
inleescyclus kan enige tijd duren. Op het moment dat de
inleescyclus actief is, verschijnt op de DI demelding "DGP is
learning, please wait". Sluit dit menu niet voordat de
inleescyclus is voltooid.
6. DGP Mode (DI modus + protocol Modus)
Selecteer de DI modus. Door de toets MENU in te drukken
kunt u de DI modus instellen op:
•
1 DI-adres: mogelijkheid voor maximaal 16 ingangen en
16 uitgangen.
•
1 DI adres + uitbreiding: mogelijkheid voor maximaal 32
ingangen en 16 uitgangen.
•
2 DI-adressen: mogelijkheid voor maximaal 32 ingangen
en 32 uitgangen. In deze modus moet men naast het DI-
P/N 1055375 (ML) • REV C • ISS 10JAN14
adres dat is geselecteerd met behulp van de dipswitches
ook het eerstvolgende DI-adres pollen (in totaal 2 DI-
adressen).
Druk op de ENTER-toets om de protocol modus in te stellen.
De protocol modus moet worden ingesteld op "Standard
mode". In de toekomst zal ook de "Extended mode" worden
gebruikt voor nieuwe functionaliteit.
7. Factory defaults (Fabrieksinstellingen)
Zet alle instellingen terug naar de fabriekswaarden, inclusief
alle module instellingen. Er wordt om bevestiging gevraagd
voordat de instellingen worden teruggezet naar de
fabrieksinstellingen. Tijdens het herstellen van
destandaardwaarden verschijnt de melding "DGP is
DEFAULTING, Please wait" op het scherm. Sluit dit menu niet
voordat het herstellen van de standaardwaarden is voltooid.
Technische specificaties
Voedingsspanning (CON1)
Stroomverbruik (bij 13.8 V
±5%)
IADS databus voedingsspanning
(CON2)
Max. uitgangsstroom IADS DI
(bij 13.2 V
±5%)
Afmetingen
Gewicht
Temperatuur
Relatieve luchtvochtigheid
Opmerking:
Bij het gebruik van een externe voeding dient een
afgezekerde uitgangsspanning gebruikt te worden (13.8 V , 1 A max).
Algemene Informatie
Fabrikant
UTC Fire & Security Americas Corporation, Inc.
1275 Red Fox Rd., Arden Hills, MN 55112-6943, USA
GEAUTORISEERDE EU VERTEGENWOORDIGER:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Nederland
Certificatie
1999/5/EC (R&TTE richtlijn): Hierbij verklaart UTC Fire
& Security dat dit produkt in overeenstemming is met
de essentiële eisen en andere relevante bepalingen
van richtlijn 1999/5/EC.
2002/96/EC (WEEE richtlijn): Producten met deze
label mogen niet verwijdert worden via de
gemeentelijke huisvuilscheiding in de Europese
Gemeenschap. Voor correcte vorm van kringloop, geef
je de producten terug aan jou locale leverancier tijdens
het aankopen van een gelijkaardige nieuw toestel, of
geef het af aan een gespecialiseerde verzamelpunt.
Meer informatie vindt u op de volgende website:
www.recyclethis.info.
Contact informatie
www.utcfireandsecurity.com of www.interlogix.com
Voor klantenondersteuning, zie www.utcfssecurityproducts.nl
10.5–13.8 V
53 mA (zonder aangesloten IADS
modules)
9.9–13.2 V
+ aanvullende data-
pulses
154 mA (max. aansluitfactor
van 512)
80 x 90 mm
160 g
+10 tot 50°C
<95%, niet-condenserend
25 / 28
