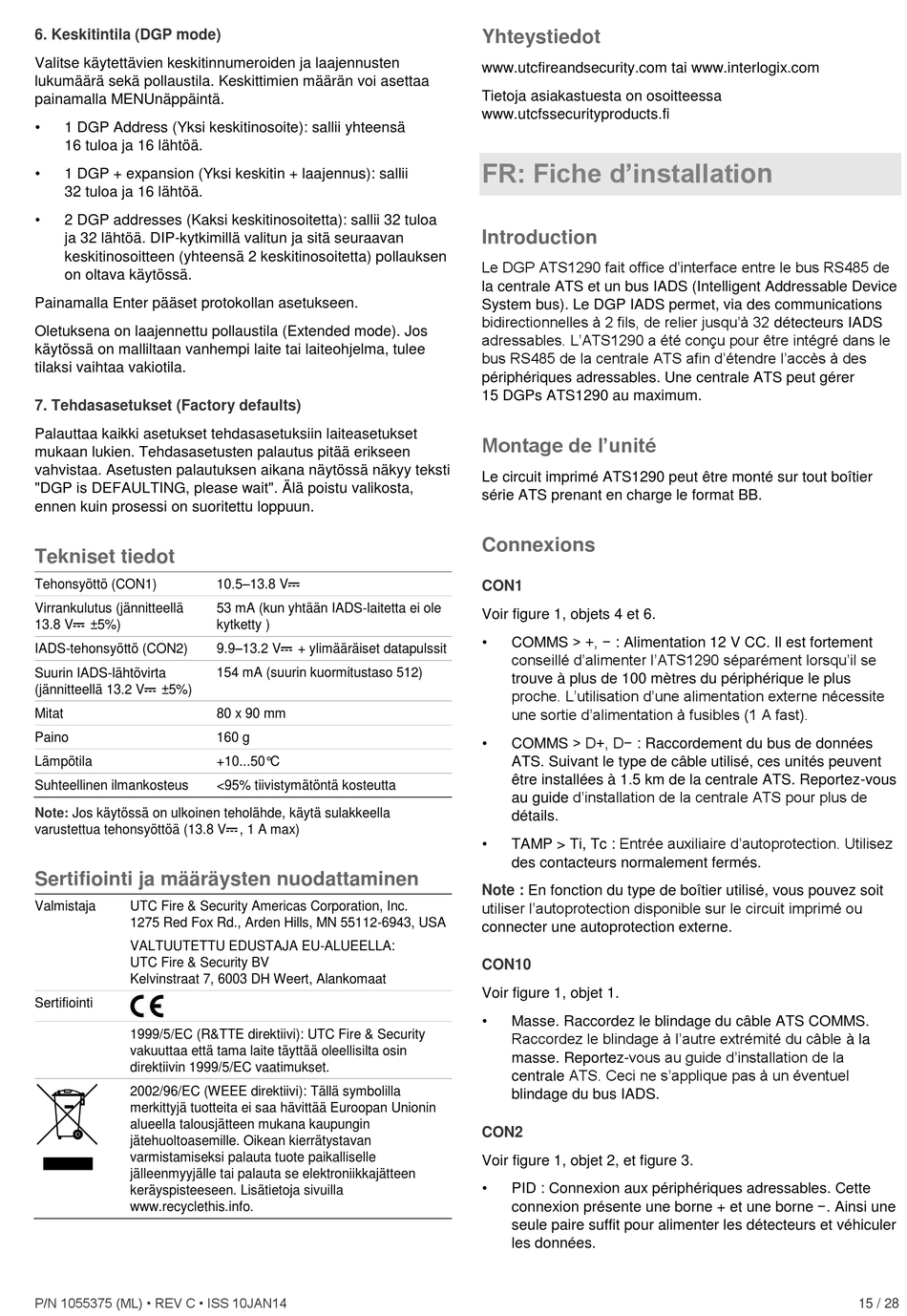

6. Keskitintila (DGP mode)
Valitse käytettävien keskitinnumeroiden ja laajennusten
lukumäärä sekä pollaustila. Keskittimien määrän voi asettaa
painamalla MENUnäppäintä.
•
1 DGP Address (Yksi keskitinosoite): sallii yhteensä
16 tuloa ja 16 lähtöä.
•
1 DGP + expansion (Yksi keskitin + laajennus): sallii
32 tuloa ja 16 lähtöä.
•
2 DGP addresses (Kaksi keskitinosoitetta): sallii 32 tuloa
ja 32 lähtöä. DIP-kytkimillä valitun ja sitä seuraavan
keskitinosoitteen (yhteensä 2 keskitinosoitetta) pollauksen
on oltava käytössä.
Painamalla Enter pääset protokollan asetukseen.
Oletuksena on laajennettu pollaustila (Extended mode). Jos
käytössä on malliltaan vanhempi laite tai laiteohjelma, tulee
tilaksi vaihtaa vakiotila.
7. Tehdasasetukset (Factory defaults)
Palauttaa kaikki asetukset tehdasasetuksiin laiteasetukset
mukaan lukien. Tehdasasetusten palautus pitää erikseen
vahvistaa. Asetusten palautuksen aikana näytössä näkyy teksti
"DGP is DEFAULTING, please wait". Älä poistu valikosta,
ennen kuin prosessi on suoritettu loppuun.
Tekniset tiedot
Tehonsyöttö (CON1)
Virrankulutus (jännitteellä
13.8 V ±5%)
IADS-tehonsyöttö (CON2)
Suurin IADS-lähtövirta
(jännitteellä 13.2 V ±5%)
Mitat
Paino
Lämpötila
Suhteellinen ilmankosteus
Note: Jos käytössä on ulkoinen teholähde, käytä sulakkeella
varustettua tehonsyöttöä (13.8 V , 1 A max)
Sertifiointi ja määräysten nuodattaminen
Valmistaja UTC Fire & Security Americas Corporation, Inc.
1275 Red Fox Rd., Arden Hills, MN 55112-6943, USA
VALTUUTETTU EDUSTAJA EU-ALUEELLA:
UTC Fire & Security BV
Kelvinstraat 7, 6003 DH Weert, Alankomaat
Sertifiointi
1999/5/EC (R&TTE direktiivi): UTC Fire & Security
vakuuttaa että tama laite täyttää oleellisilta osin
direktiivin 1999/5/EC vaatimukset.
2002/96/EC (WEEE direktiivi): Tällä symbolilla
merkittyjä tuotteita ei saa hävittää Euroopan Unionin
alueella talousjätteen mukana kaupungin
jätehuoltoasemille. Oikean kierrätystavan
varmistamiseksi palauta tuote paikalliselle
jälleenmyyjälle tai palauta se elektroniikkajätteen
keräyspisteeseen. Lisätietoja sivuilla
www.recyclethis.info.
P/N 1055375 (ML) • REV C • ISS 10JAN14
10.5–13.8 V
53 mA (kun yhtään IADS-laitetta ei ole
kytketty )
9.9–13.2 V + ylimääräiset datapulssit
154 mA (suurin kuormitustaso 512)
80 x 90 mm
160 g
+10...50°C
<95% tiivistymätöntä kosteutta
Yhteystiedot
www.utcfireandsecurity.com tai www.interlogix.com
Tietoja asiakastuesta on osoitteessa
www.utcfssecurityproducts.fi
FR: Fiche d'installation
Introduction
Le DGP ATS1290 fait office d'interface entre le bus RS485 de
la centrale ATS et un bus IADS (Intelligent Addressable Device
System bus). Le DGP IADS permet, via des communications
bidirectionnelles à 2 fils, de relier jusqu'à 32 détecteurs IADS
adressables. L'ATS1290 a été conçu pour être intégré dans le
bus RS485 de la centrale ATS afin d'étendre l'accès à des
périphériques adressables. Une centrale ATS peut gérer
15 DGPs ATS1290 au maximum.
Montage de l'unité
Le circuit imprimé ATS1290 peut être monté sur tout boîtier
série ATS prenant en charge le format BB.
Connexions
CON1
Voir figure 1, objets 4 et 6.
• COMMS > +, − : Alimentation 12 V CC. Il est fortement
conseillé d'alimenter l'ATS1290 séparément lorsqu'il se
trouve à plus de 100 mètres du périphérique le plus
proche. L'utilisation d'une alimentation externe nécessite
une sortie d'alimentation à fusibles (1 A fast).
• COMMS > D+, D− : Raccordement du bus de données
ATS. Suivant le type de câble utilisé, ces unités peuvent
être installées à 1.5 km de la centrale ATS. Reportez-vous
au guide d'installation de la centrale ATS pour plus de
détails.
• TAMP > Ti, Tc : Entrée auxiliaire d'autoprotection. Utilisez
des contacteurs normalement fermés.
Note : En fonction du type de boîtier utilisé, vous pouvez soit
utiliser l'autoprotection disponible sur le circuit imprimé ou
connecter une autoprotection externe.
CON10
Voir figure 1, objet 1.
•
Masse. Raccordez le blindage du câble ATS COMMS.
Raccordez le blindage à l'autre extrémité du câble à la
masse. Reportez-vous au guide d'installation de la
centrale ATS. Ceci ne s'applique pas à un éventuel
blindage du bus IADS.
CON2
Voir figure 1, objet 2, et figure 3.
•
PID : Connexion aux périphériques adressables. Cette
connexion présente une borne + et une borne −. Ainsi une
seule paire suffit pour alimenter les détecteurs et véhiculer
les données.
15 / 28
