Plusieurs types de catégories sont nécessaires pour indiquer
un sous-groupe.
En terme de E/S, on trouve, entre autres, l'AD011 et l'AD111
de types respectifs T2 et T3.
Les détecteurs non reconnus par le système apparaîtront
« Not used » (Non utilisé). Un « $ » en début de catégorie d'un
détecteur indique que celui-ci n'est pas paramétré par défaut.
Lorsque des détecteurs partagent accidentellement la même
adresse, le message « Multiple devices » (Détecteurs
multiples) apparaît. Vérifiez les paramètres d'adressage des
détecteurs concernés pour résoudre ce problème.
Pour naviguer dans la liste, appuyez sur ENTER ou MENU.
Appuyez sur 0 puis ENTER pour sortir. Appuyez sur le numéro
de zone puis ENTER pour obtenir des informations détaillées
sur l'état du détecteur. Appuyez sur ENTER ou MENU pour
naviguer dans la portée détecteur. Appuyez sur 0 puis ENTER
pour quitter.
3. Device settings (Paramètres du détecteur)
Fournit une liste de sélection comme pour le menu 2. Appuyez
sur le numéro de zone puis ENTER pour accéder au menu de
configuration. Vous pouvez maintenant entrer les
emplacements de configuration. Appuyez sur MENU pour
basculer du mode Value (Valeur) au mode Bits.
En mode Value (Valeur), entrez une valeur décimale comprise
entre 0 et 255. En mode Bits, entrez le numéro de bit (1 à 8)
pour changer le bit 0 en 1. Consultez le manuel spécifique au
détecteur concerné pour obtenir des informations sur les
paramètres disponibles.
Appuyez sur ENTER pour passer à l'emplacement suivant.
4. Reset settings (Réinitialisation des paramètres)
Fournit une liste de sélection comme pour le menu 2. Appuyez
sur le numéro de zone puis ENTER pour réinitialiser les
paramètres du détecteur concerné. Il vous sera ensuite
demandé de confirmer la réinitialisation des paramètres en
paramètres usine. Si ceux-ci sont inconnus, les emplacements
sont paramétrés sur 0.
5. Learn mode (Mode reconnaissance)
Revient à court-circuiter le cavalier JP2 pendant quelques
secondes. Lance l'apprentissage permettant aux détecteurs
d'être reconnus par le système. Appuyez sur MENU pour
démarrer. La procédure d'apprentissage peut prendre un
certain temps. En mode apprentissage, le DGP affiche « DGP
is learning, please wait » (Reconnaissance en cours, veuillez
patienter). Ne quittez pas ce menu avant que l'apprentissage
ne soit terminé.
6. DGP Mode (Mode DGP) (+ Protocole)
Sélectionnez le nombre de DGP et d'extensions à utiliser ainsi
que le mode de scrutation. Pour paramétrer ce nombre, dans
MENU, sélectionnez :
•
1 adresse DGP : gère un total de 16 entrées et 16 sorties.
•
1 DGP + extension : gère 32 entrées et 16 sorties.
•
2 adresses DGP : gère 32 entrées et 32 sorties. Dans ce
cas, 2 DGPs seront scrutés dans la centrale. Cet
ATS1290, + le DGP suivant qui sera « standard ».
Le mode étendu est le mode de scrutation par défaut. En cas
d'utilisation d'anciens logiciels ou microprogrammes, réglez ce
mode sur standard.

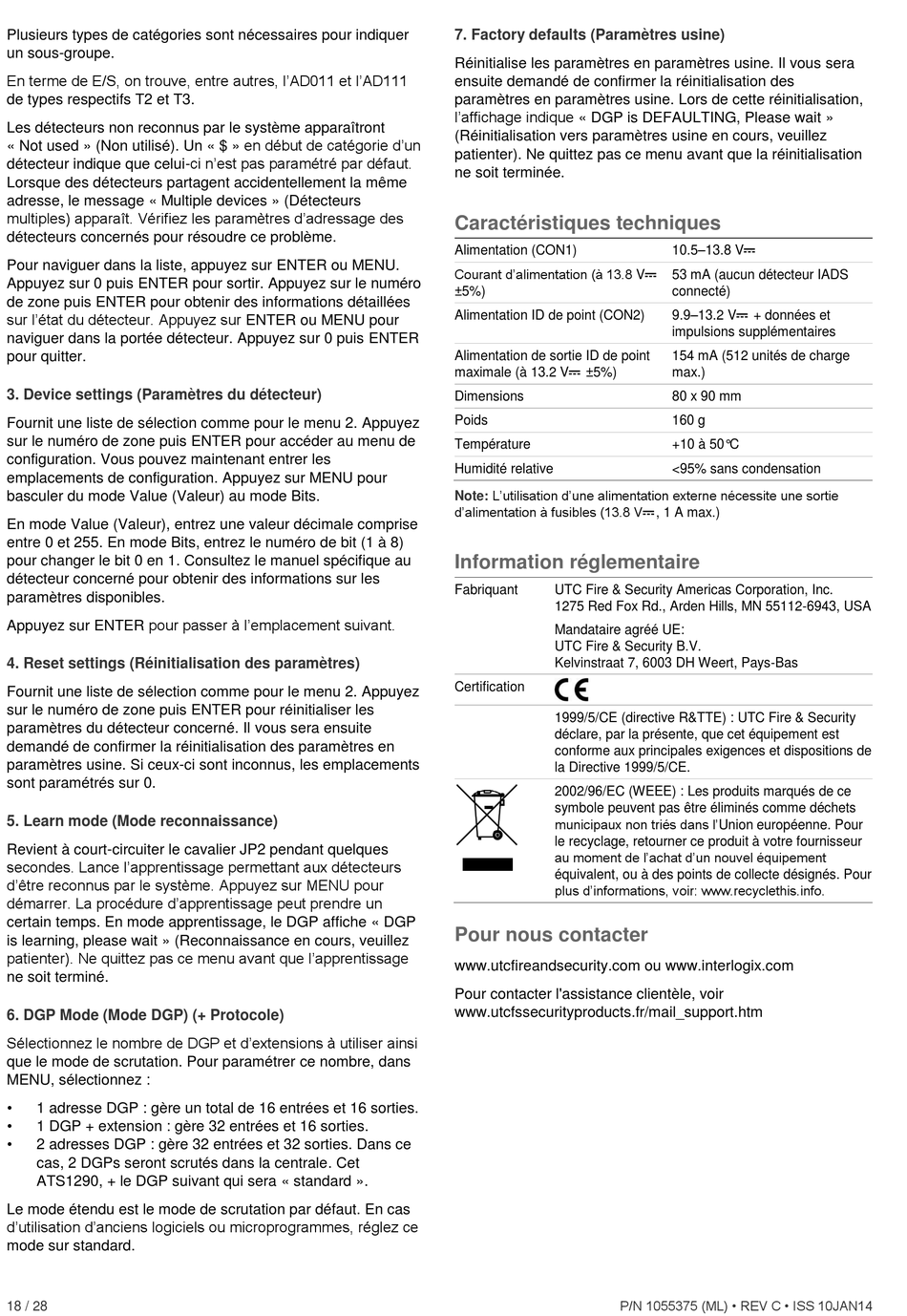

18 / 28
7. Factory defaults (Paramètres usine)
Réinitialise les paramètres en paramètres usine. Il vous sera
ensuite demandé de confirmer la réinitialisation des
paramètres en paramètres usine. Lors de cette réinitialisation,
l'affichage indique « DGP is DEFAULTING, Please wait »
(Réinitialisation vers paramètres usine en cours, veuillez
patienter). Ne quittez pas ce menu avant que la réinitialisation
ne soit terminée.
Caractéristiques techniques
Alimentation (CON1)
Courant d'alimentation (à 13.8 V
±5%)
Alimentation ID de point (CON2)
Alimentation de sortie ID de point
maximale (à 13.2 V
±5%)
Dimensions
Poids
Température
Humidité relative
L'utilisation d'une alimentation externe nécessite une sortie
Note:
d'alimentation à fusibles (13.8 V , 1 A max.)
Information réglementaire
Fabriquant
UTC Fire & Security Americas Corporation, Inc.
1275 Red Fox Rd., Arden Hills, MN 55112-6943, USA
Mandataire agréé UE:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Pays-Bas
Certification
1999/5/CE (directive R&TTE) : UTC Fire & Security
déclare, par la présente, que cet équipement est
conforme aux principales exigences et dispositions de
la Directive 1999/5/CE.
2002/96/EC (WEEE) : Les produits marqués de ce
symbole peuvent pas être éliminés comme déchets
municipaux non triés dans l'Union européenne. Pour
le recyclage, retourner ce produit à votre fournisseur
au moment de l'achat d'un nouvel équipement
équivalent, ou à des points de collecte désignés. Pour
plus d'informations, voir: www.recyclethis.info.
Pour nous contacter
www.utcfireandsecurity.com ou www.interlogix.com
Pour contacter l'assistance clientèle, voir
www.utcfssecurityproducts.fr/mail_support.htm
P/N 1055375 (ML) • REV C • ISS 10JAN14
10.5–13.8 V
53 mA (aucun détecteur IADS
connecté)
9.9–13.2 V
+ données et
impulsions supplémentaires
154 mA (512 unités de charge
max.)
80 x 90 mm
160 g
+10 à 50°C
<95% sans condensation
