3C
SCHRITT 3
Biegen und Montage der Streben-Baugruppen
25B
9H
25A
25A
3 4
1
2
6

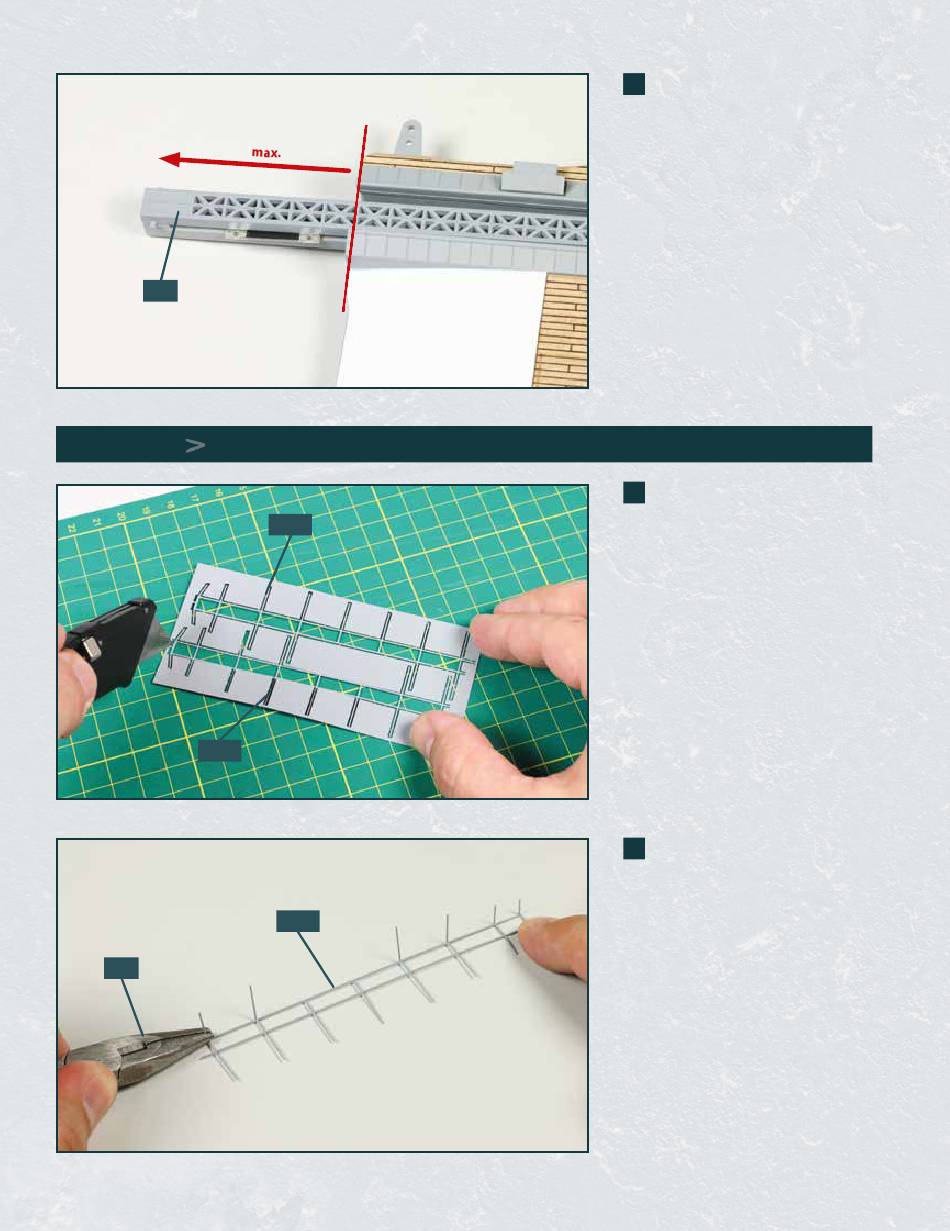

Drücken Sie den Knopf „K2" der Platine
1D, wird das Katapult ausgefahren.
Achten Sie dabei unbedingt darauf,
dass die Schleuderbahn 3C nur so weit
ausgefahren wird, wie im Foto gezeigt
und durch die rote Linie verdeutlicht.
Legen Sie den Rahmen mit den
beiden Streben-Konstruktionen 25A
und 25B bereit. Trennen Sie die
beiden Bauteile vorsichtig mit einem
Cutter-Messer heraus.
Nehmen Sie die Flachzange 9H zur
Hand und biegen Sie mit deren Hilfe
die Streben auf der einen Seite von
25A entlang der Pfalze rechtwinklig
nach oben, wie abgebildet.
