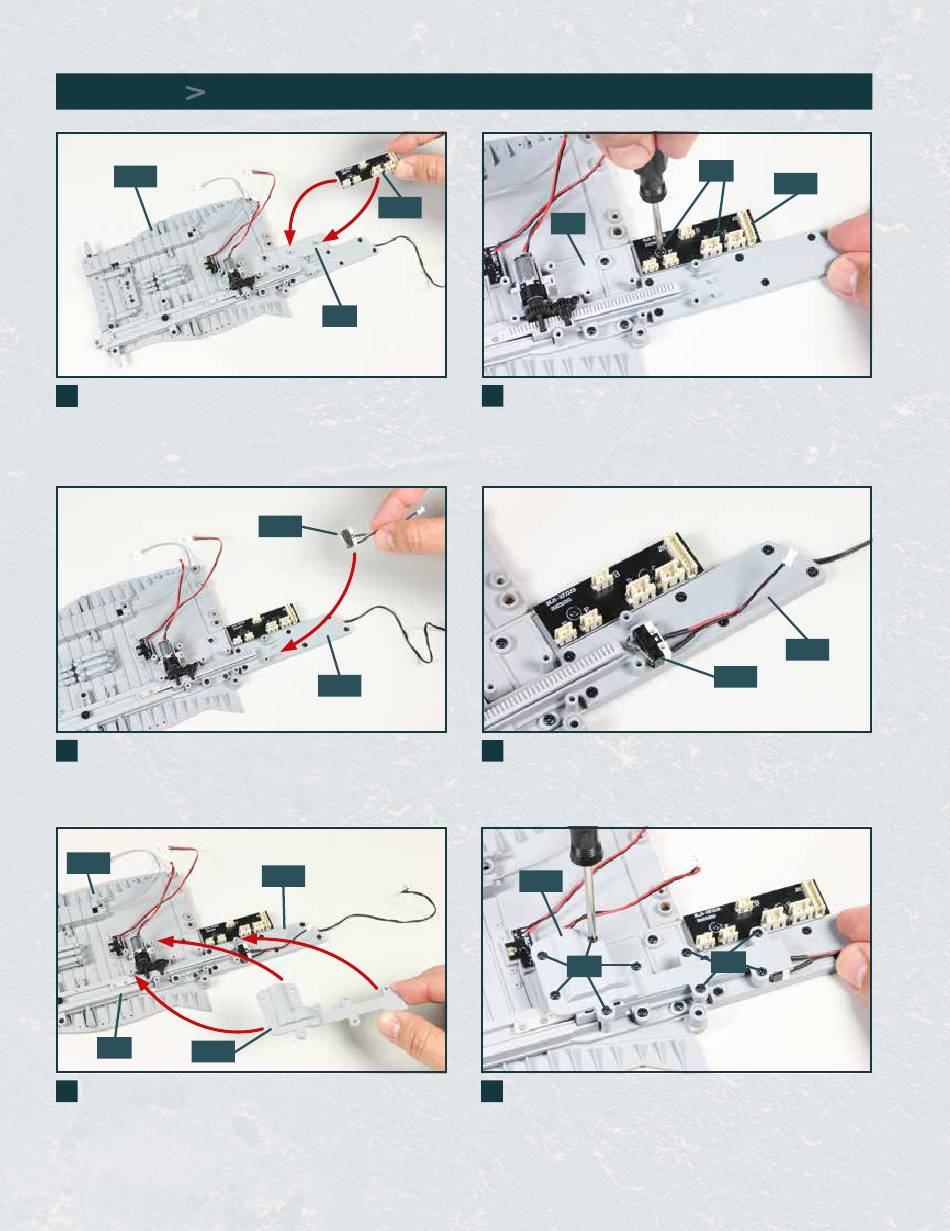

SCHRITT 1
Anbringen von Platine, Sensor und Motorabdeckung
21B
1
1
Legen Sie die Baugruppe mit dem vordersten Abschnitt des
Flugdecks 21B mit der Oberseite nach unten bereit. Nehmen
Sie die Platine 25D und setzen Sie sie auf die Aufnahmen des
Katapult-Unterbaus 3E, wie es die Pfeile andeuten.
3
Nehmen Sie den Sensor mit Kabel 25E und führen Sie ihn zu
den beiden Zapfen an der Abdeckung 24A.
21B
3E
25C
5
Nehmen Sie die Motorabdeckung 25C und platzieren Sie sie
auf den Aufnahmen des Katapult-Unterbaus 3E, des Flugdecks
21B und der Abdeckung 24A, wie es die Pfeile andeuten.
25D
3E
25E
24A
24A
3E
2
Befestigen Sie die Platine 25D mit zwei Schrauben GP am
Katapult-Unterbau 3E.
4
Drücken Sie den Sensor 25E an den beiden Zapfen der
Abdeckung 24A fest. Es handelt sich um eine Steckverbindung.
25C
FP
6
Befestigen Sie die Motorabdeckung 25C mit neun Schrauben
FP an der Flugdeck-Baugruppe.
4
GP
25D
24A
25E
FP
