SCHRITT 2
Der Test des Katapults
3J
24B
3C
3C
Schritt-für-Schritt-Bauanleitung
1
1D
2
1D
3 3
5

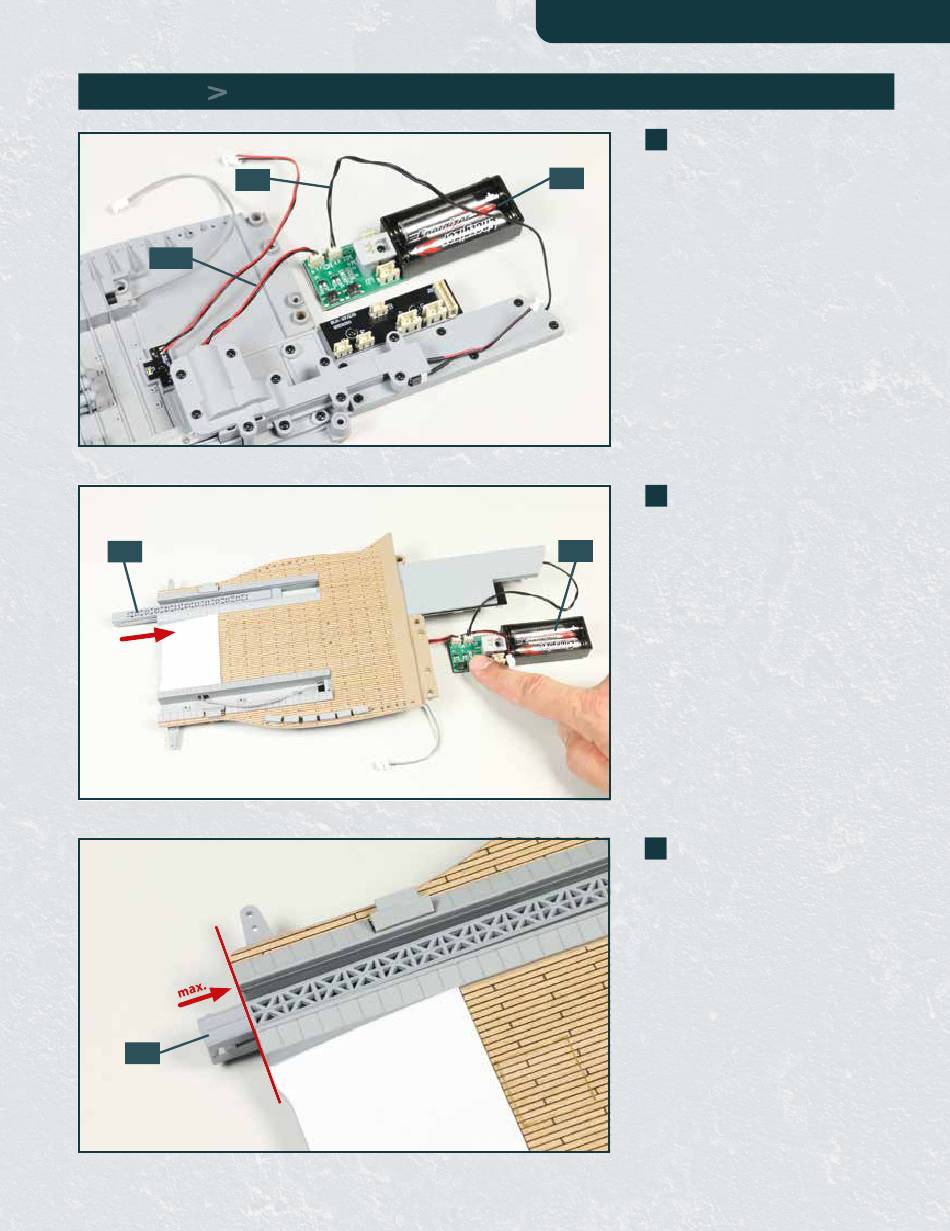

Verbinden Sie den Stecker vom Kabel
3J (mit „B" gekennzeichnet) mit dem
Port „M2" der Platine 1D. Der Stecker
vom Kabel 24B (mit „F" gekennzeich-
net) wird in den Port „M3" eingefügt.
Bevor Sie die Funktionsweise des
Katapults testen, lesen Sie sich
unbedingt die Bauschritte 3 und 4
durch! Drücken Sie den Knopf „K1" der
Platine 1D, wird das Katapult bzw. die
Schleuderbahn 3C eingefahren. Das
Loslassen des Knopfs stoppt den
Vorgang sofort.
Achten Sie beim Einfahren des
Katapults unbedingt darauf, dass die
Schleuderbahn 3C nicht weiter
eingefahren wird, als im Foto gezeigt
und durch die rote Linie verdeutlicht.
(Hinweis: Wird das Katapult weiter
eingefahren, können die Zahnräder
blockieren und die Motorabdeckung
muss noch einmal entfernt werden,
um die Zahnräder neu zu justieren.)
