3 Übersicht
2.2 Kennzeichnung der Warnhin‐
weise im Text
WARNUNG
■ Der Hinweis weist auf Gefahren hin, die zu
schweren Verletzungen oder zum Tod führen
können.
► Die genannten Maßnahmen können
schwere Verletzungen oder Tod vermeiden.
HINWEIS
■ Der Hinweis weist auf Gefahren hin, die zu
Sachschaden führen können.
► Die genannten Maßnahmen können Sach‐
schaden vermeiden.
2.3 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in
dieser Gebrauchsanleitung.
3 Übersicht

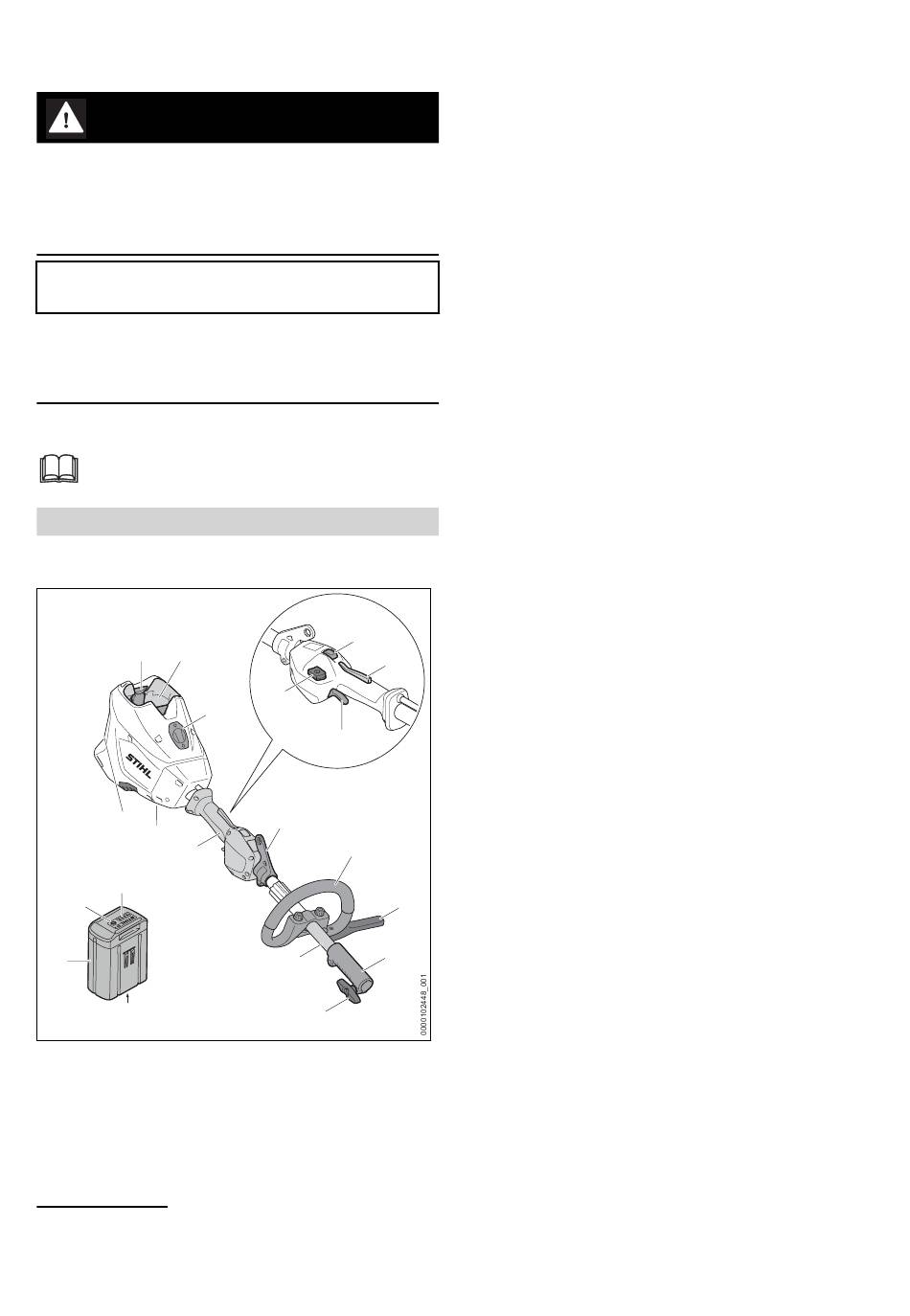

3.1 KombiMotor und Akku
1 2
4
#
5
18
17
16
#
1 Sperrhebel
Der Sperrhebel hält den Akku im Akku-
Schacht.
2 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
1
Die Abdeckung ist Teil des Motorgehäuses. Die Abdeckung nur zum Einbau eines Smart Connec‐
tor 2 A entfernen und für einen späteren Wiedereinbau sicher aufbewahren. Den KombiMotor immer
mit eingebauter Abdeckung oder eingebautem Smart Connector 2 A verwenden.
0458-192-9601-A
6
9
3
8
10
11
15
14
3 Abdeckung
Die Abdeckung dient als Platzhalter für einen
Smart Connector 2 A.
4 Luftfilter
Der Luftfilter filtert die vom Motor angesaugte
Luft.
5 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Hal‐
ten und Führen des KombiMotors.
6 Leistungsstufenschalter
Der Leistungsstufenschalter dient zum Ein‐
stellen der Leistungsstufe.
7 Ergo-Hebel
Der Ergo-Hebel hält den Entsperrschieber in
Position, wenn der Schalthebel losgelassen
wird.
8 Schalthebel
Der Schalthebel schaltet den KombiMotor ein
und aus.
9 Entsperrtaster
Der Entsperrtaster dient zum Einschalten der
Motorsense.
10 Tragöse
Die Tragöse dient zum Einhängen des Trag‐
systems.
7
11 Rundumgriff
Der Rundumgriff dient zum Halten und Füh‐
ren des KombiMotors.
12 Schrittbegrenzer
Der Schrittbegrenzer begrenzt den Abstand
zwischen dem Bein des Benutzers und einem
Metall-Schneidwerkzeug.
13 Kupplungsmuffe
Die Kupplungsmuffe verbindet den KombiMo‐
tor mit einem KombiWerkzeug.
12
14 Knebelschraube
Die Knebelschraube klemmt das KombiWerk‐
zeug an den Schaft.
13
15 Schaft
Der Schaft verbindet alle Bauteile.
16 Akku
Der Akku versorgt den KombiMotor mit Ener‐
gie.
17 LEDs
Die LEDs zeigen den Ladezustand des Akkus
und Störungen an.
1
