Butler LIBRAK332D Betriebsanleitung Seite 53

BREITENTASTER
TASTER
ABSTAND
Rückseite
Platine
TASTER
DURCHMESSER
SCHEIBE
ENCODER
PIEZO
VORDERE
PIEZO
HINTERE
LEGENDE
1 – Netzkabel L=2000
2 – Verkabelter Schalter mit Steckdose
3 – Kabel von Schalter zum Filter zum Transfor-
mator
4 – Sicherung
5 – Transformator
6 – Komplette Karte Kit (nur für LIBRAK336D -
LIBRAK338D - LIBRAK338FMD Modelle)
7 – Kurzkarte Kit (nur für LIBRAK332D -
LIBRAK334D Modelle)
8 – Motor
9 – Erdungskabel Motorhalterung
10 – Kit für Radauswuchtmaschine led
11 – Flaches kurzes Kabel
12 – Display Netzkabel
13 – Sensorskabel für Radstellung
LIBRAK332D - LIBRAK334D - LIBRAK336D - LIBRAK338D - LIBRAK338FMD
MIKRO-GEHÄUSE

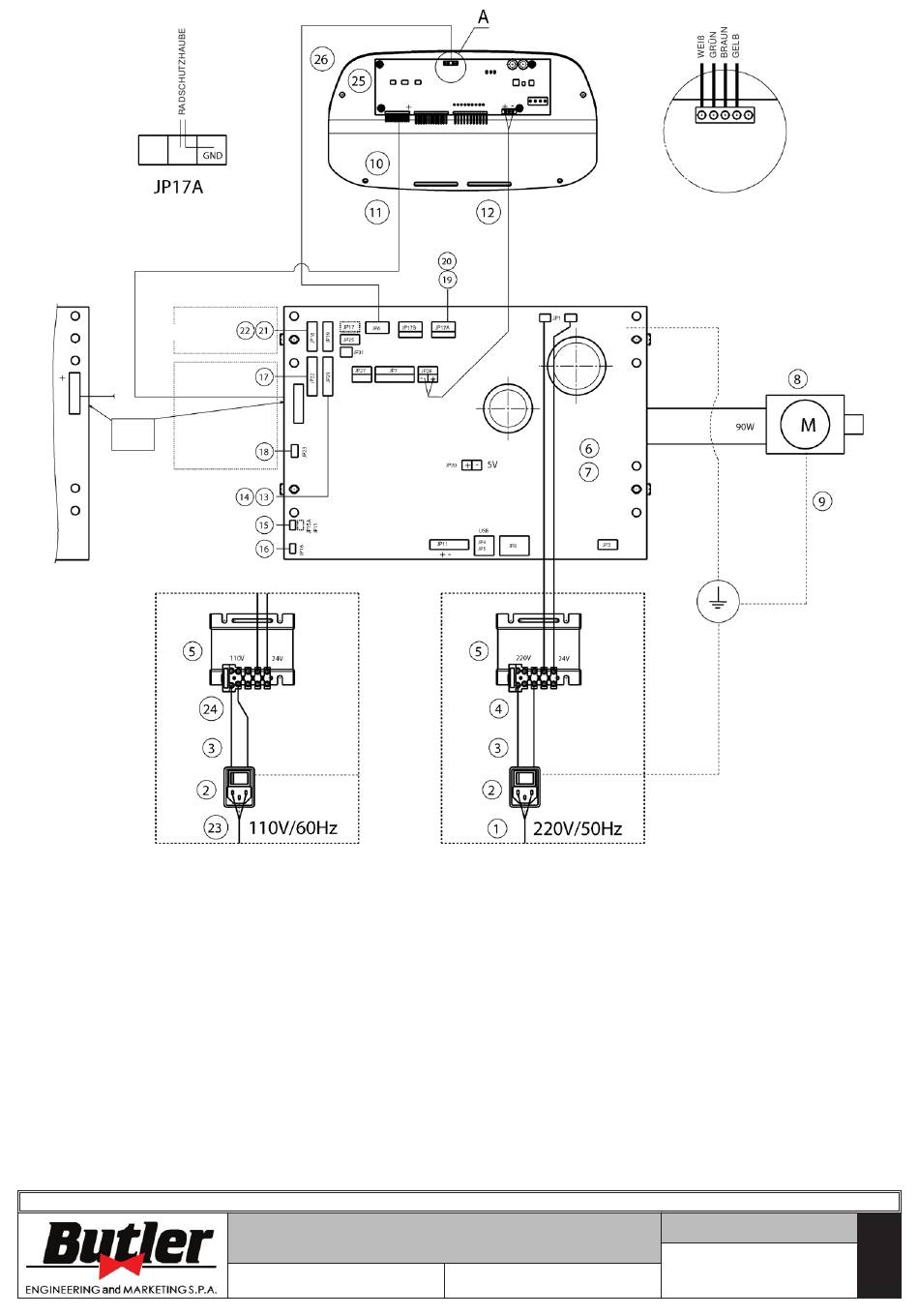

ELEKTRISCHES ANSCHLUSS-
SCHEMA
Tafel N°A - Rev. 1
14 – Encodersplatine
15 – Piezo mit Vorderkabel
16 – Piezo mit Kabel
17 – Platine von gepufferter optischer Linie
18 – Potentiometer mit Kabel (nur für
LIBRAK338FMD Modell)
19 – Kabel für Mikroradschutz (nur für
LIBRAK338FMD Modell)
20 – Endschalter
21 – Breitenspotentiometersgerät Verlängerungska-
bel
22 – Potentiometer mit Abschirmkabel
23 – Speisungskabel Stecker USA
24 – Träge Sicherung
25 – Kit für 6-Ziffern LED Radauswuchtmaschine
26 – Can Bus Kabel
129705620
Detail A
1297-M017-2_B
Seite 53 von 53
