Verwandte Anleitungen für Fontanot genius 010 2:easy
Inhaltszusammenfassung für Fontanot genius 010 2:easy

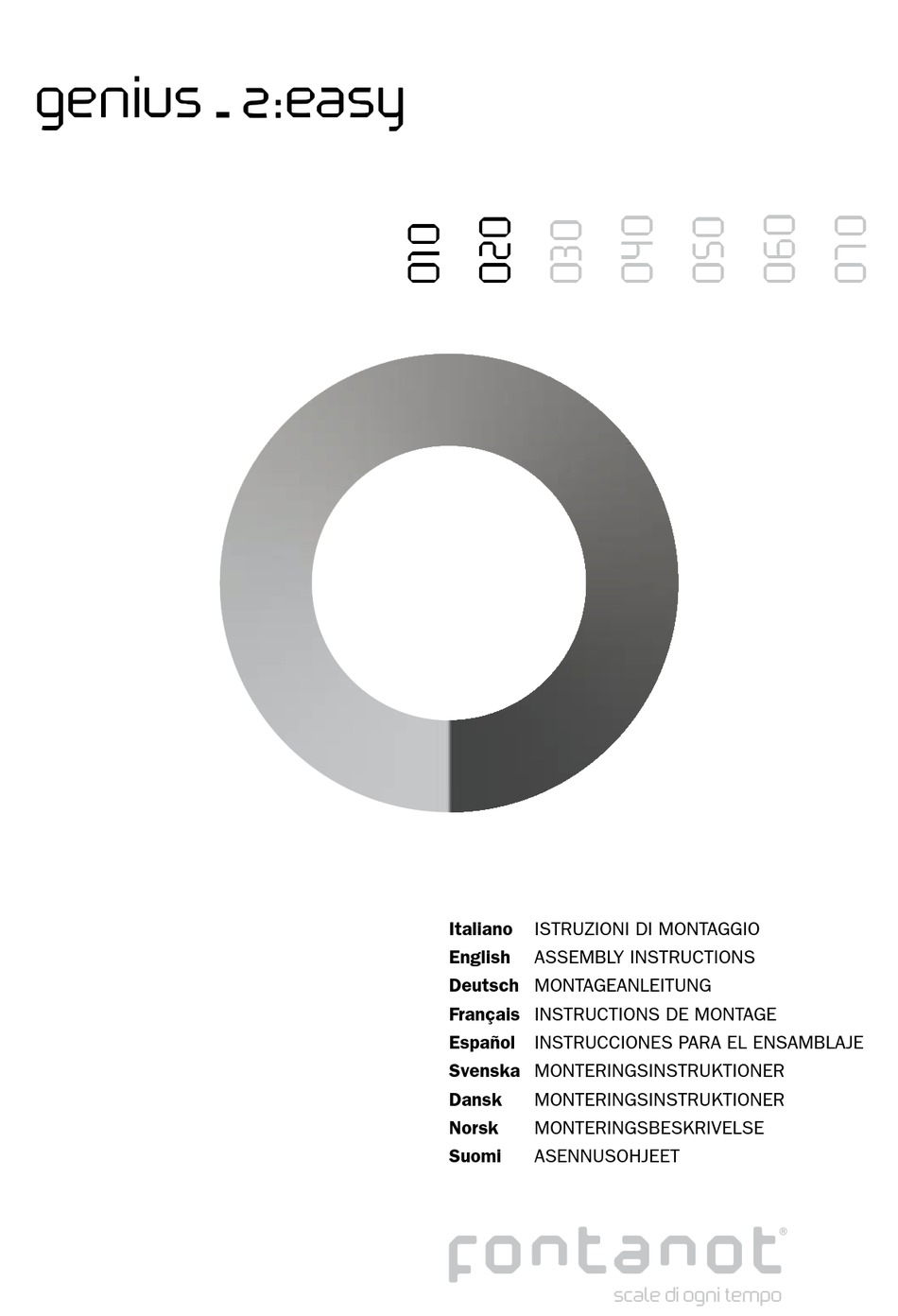

- Seite 1 genius - easy Italiano ISTRUZIONI DI MONTAGGIO English ASSEMBLY INSTRUCTIONS Deutsch MONTAGEANLEITUNG Français INSTRUCTIONS DE MONTAGE Español INSTRUCCIONES PARA EL ENSAMBLAJE Svenska MONTERINGSINSTRUKTIONER Dansk MONTERINGSINSTRUKTIONER Norsk MONTERINGSBESKRIVELSE Suomi ASENNUSOHJEET...
- Seite 2 ATTENZIONE: per un corretto serraggio dei grani 001010 - 001013, ruotare la chiave di circa 180° dal punto di contatto. Una ulteriore inutile rotazione potrebbe danneggiare il gradino. ATTENTION: for the correct fixing of 001010 - 001013, turn the key around 180° from the contact point. A further additional rotation could damage the tread.
- Seite 3 3 - Genius 010 - 020_2:Easy...
- Seite 12 Deutsch ACHTUNG: Die Montage muss fachgerecht, unter Zuhilfenahme geeigneter Hilfsmittel und unter strikter Einhaltung der Montageanleitung ausgeführt werden. Damit die Montage normgerecht erfolgen kann, muss man zuvor Informationen zur Aufstellung und zu den lokal und national geltenden Vorschriften je nach Bestimmungszweck (privat, Haupt- oder Nebeneinrichtung, Büros, Geschäfte, …) einholen.
- Seite 13 9. Mit einem Bohrer Ø 14 mm die Bohrungen ausführen und die Bodenauflage 023012+012009+022001 mit den Elementen 008001 am Boden befestigen (Abb. 1) (Abb. 2). 10. Das Rohr 042013 an der Bodenauflage 023012+012009+022001 einschrauben (Abb. 1) (Abb. 2) (Abb. 3). 11.
- Seite 14 zwischen beiden Enden auf der Geländerseite befindet. Dabei ist ein Überstand von 15 mm gegenüber den Befestigungen 034041 einzuhalten. Mit Art. 034042 und 001012 abdecken. Die Kabel von Hand einspannen und nacheinander Art. 031098 und 001012 hin zum anderen Ende des Stahlkabels festspannen. Nach Festspannen der letzten Artikel 031098 und 001012 mit Klebeband Kabelenden abdecken, damit diese beim Schneiden nicht ausfransen.
- Seite 15 davon die einwandfreie Montage der Treppe abhängig ist. 46. Das Element 005008 endgültig festziehen (Abb. 9). 47. Das Element BF1 durch Ausführung von Bohrungen mit einem Bohrer Ø 8 mm am Boden auf der Höhe der ersten Säule befestigen. Hierzu die Elemente 011053, 008004 und 001004 verwenden (Abb. 2). 48.
- Seite 40 TAB.2 - Ø 110/120 cm (D73) 40 - Genius 010 - 020_2:Easy...
- Seite 41 TAB. 3 - Ø 110/120 cm (D75) 41 - Genius 010 - 020_2:Easy...
- Seite 42 TAB. 4 - Ø 130/140 cm (D73) 42 - Genius 010 - 020_2:Easy...
- Seite 43 TAB. 5 - Ø 130/140 cm (D75) 43 - Genius 010 - 020_2:Easy...
- Seite 44 44 - Genius 010 - 020_2:Easy...
- Seite 45 45 - Genius 010 - 020_2:Easy...
- Seite 46 46 - Genius 010 - 020_2:Easy...
- Seite 47 47 - Genius 010 - 020_2:Easy...
- Seite 48 48 - Genius 010 - 020_2:Easy...
- Seite 49 FIG. 15 49 - Genius 010 - 020_2:Easy...
- Seite 50 FIG. 16 50 - Genius 010 - 020_2:Easy...
- Seite 51 genius - easy Italiano DATI IDENTIFICATIVI DEL PRODOTTO English PRODUCT DETAILS Deutsch PRODUKTEIGENSCHAFTEN Français DONNÉES D’IDENTIFICATION DU PRODUIT Español DATOS DE IDENTIFICACIÓN Svenska PRODUKT DETALJER Dansk PRODUKTETS IDENTIFIKATIONSDATA Norsk PRODUKTINFORMASJON Suomi TIETOJA TUOTTEESTA...
- Seite 52 GENIUS 010 2:Easy 52 - Genius 010 - 020_2:Easy...
- Seite 53 GENIUS 020 2:Easy 53 - Genius 010 - 020_2:Easy...

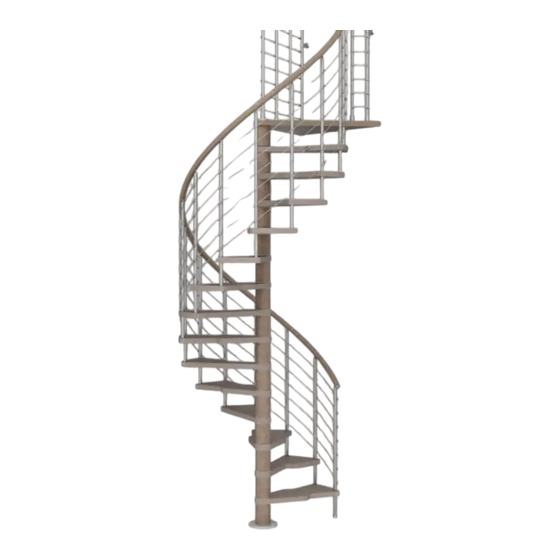

- Seite 56 Buche / Esche Ausführung Wasserfärbung und Wasser-UV-Lackierung GELÄNDER Beschreibung Genius 010 2:Easy bestehend aus senkrechten Metallgeländersäulen (6) die auf den Stufen (5) befestigt sind, einem Edelstahlkabel und einem Holzhandlauf (7) Beschreibung Genius 020 2:Easy bestehend aus senkrechten Metallgeländersäulen (6) die auf den Stufen (5) befestigt...
