Schwenkantriebe
mit AM 01.1/AMExC 01.1
2. Anwendung und Gültigkeit
2.1. Anwendungsbereich
2.2. Normen
2.3. Gültige Gerätetypen
Tabelle 2: Übersicht über die geeigneten Gerätetypen
Typ
Stellantrieb
SQ 05.2 SQ 14.2
SQR 05.2 SQR 14.2
SQEx 05.2 SQEx 14.2
SQREx 05.2 SQREx 14.2
Information
AUMA Stellantriebe und Stellantriebs-Steuerungen mit den in diesem Handbuch
genannten Sicherheitsfunktionen sind für die Betätigung von Industriearmaturen
bestimmt und eignen sich für den Einsatz in sicherheitstechnischen Systemen nach
IEC 61508 bzw. IEC 61511.
Die Stellantriebe und Stellantriebs-Steuerungen erfüllen folgende Anforderungen:
IEC 61508-2:2010: Die sicherheitstechnischen Kennzahlen der beschriebenen Geräte
erfüllen die Anforderungen der IEC 61508 in entsprechenden SIL bezüglichen
Ausfallraten und Architekturanforderungen. Dies bedeutet jedoch nicht, dass alle
weiteren Anforderungen der IEC 61508 erfüllt werden.
Die in diesem Handbuch enthaltenen Angaben zur Funktionalen Sicherheit sind für
die hier angegebenen Gerätetypen gültig.
Typ
Steuerung
AM 01.1 in
Ausführung
SFC
AMExC 01.1 in
Ausführung
SFC
Die Hardware, Software und die Konfiguration des Stellantriebs und/oder der
Stellantriebs-Steuerung darf ohne schriftliche Zustimmung von AUMA nicht verändert
werden. Unauthorisierte Veränderungen können die Sicherheitskennzahlen und die
SIL-Fähigkeit der Produkte negativ beeinflussen.
In Anwendungen mit Anforderungen zur Funktionalen Sicherheit dürfen nur AUMA
Stellantriebs-Steuerungen in Ausführung SFC oder SIL zum Einsatz kommen. Dabei
steht SFC für "Safety Figure Calculated". Diese Bezeichnung kennzeichnet AUMA
Produkte, bei denen sicherheitstechnische Kennzahlen mit Hilfe einer FMEDA aus
Felddaten und generischen Daten bestimmt wurden (für Details siehe Kapitel <Be-
stimmung der Kennzahlen>).
AUMA Stellantriebs-Steuerungen in Ausführung SFC sind u.a. daran zu erkennen,
dass auf dem Typenschild hinter der Typenbezeichnung die Buchstabenfolge "SFC"
zu finden ist.

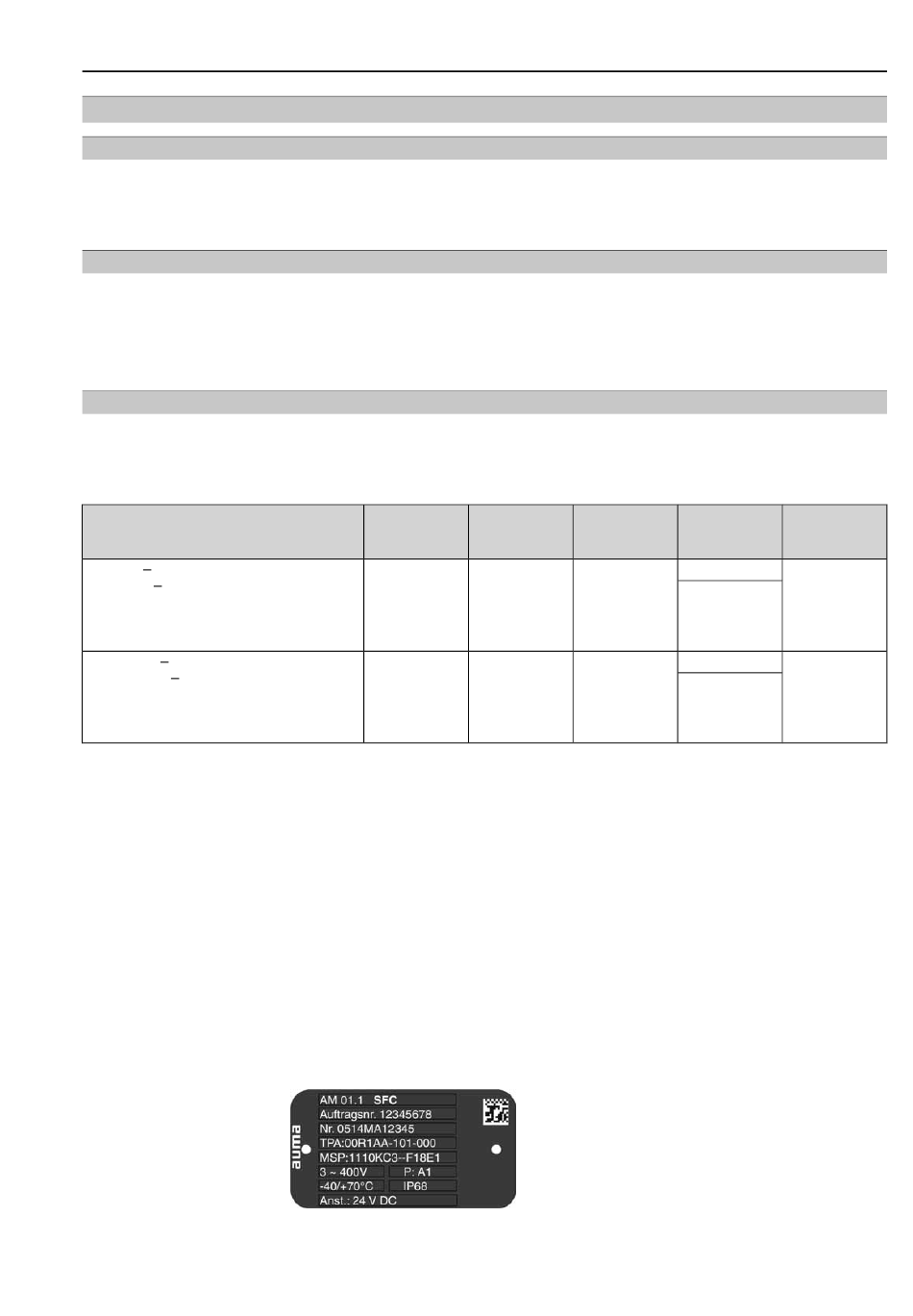

Bild 1: Beispiel Typenschild mit Kennzeichnung "SFC"
Motor Betriebsart
Spannungsver-
sorgung
3 ph AC S2-15 min
S2-30 min
S4-25 %
S4-50 %
3 ph AC S2-15 min
S2-30 min
S4-25 %
S4-50 %
Anwendung und Gültigkeit
Ansteuerung Kennzahlen
Tabelle
AUF, ZU 3
ESD AUF/ZU
Sicherer
STOPP
(NOT-Signal)
AUF, ZU 4
ESD AUF/ZU
Sicherer
STOPP
(NOT-Signal)
5
