PARTNER

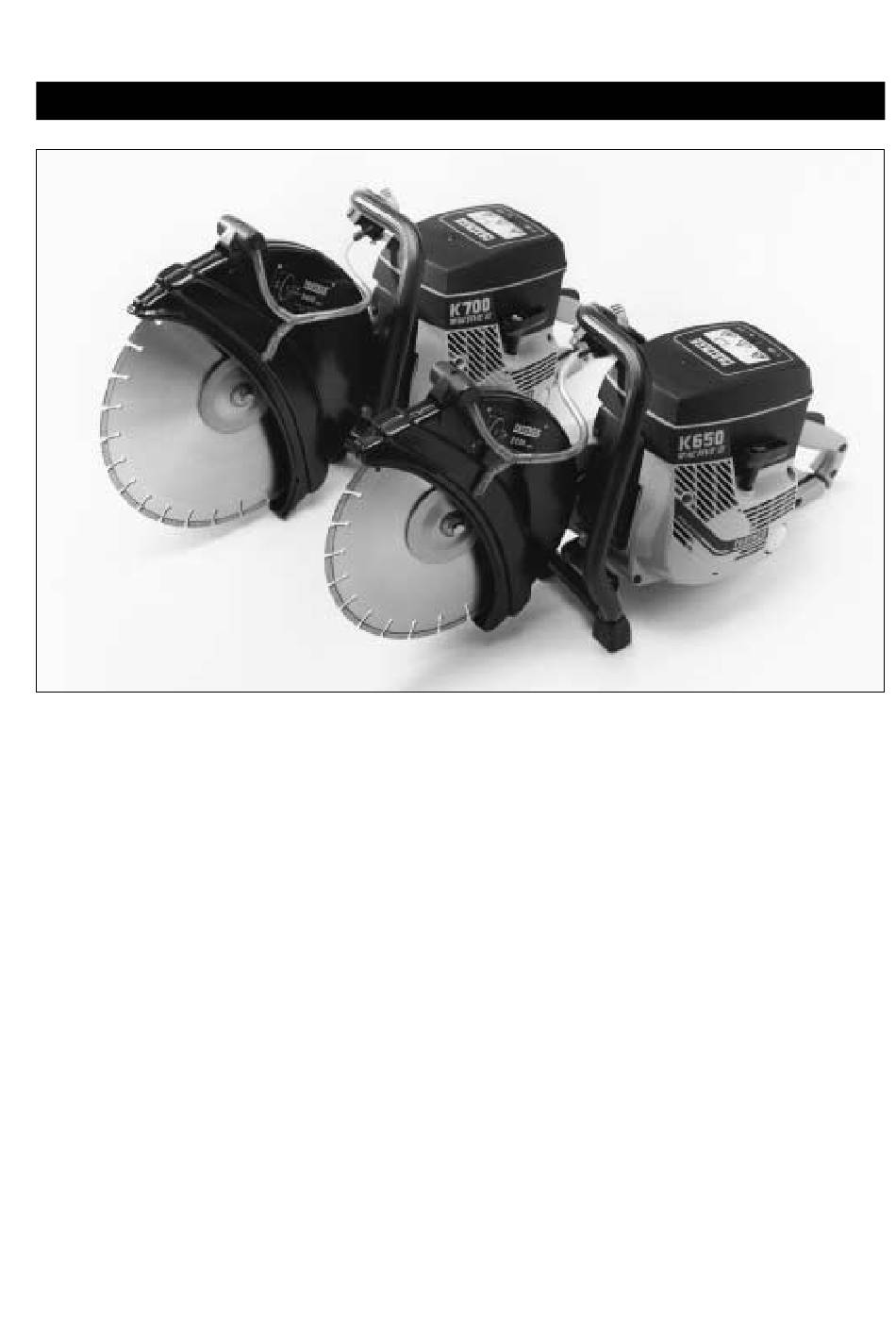

PARTNER K650/K700 Active III
Der Partner K650 Active III und K700 Active III sowie
seine Vorgängermodelle sind die am weltweit verbrei-
tetsten Partner-Modelle. Bei beiden Maschinen han-
delt es sich um Mittelklasse-Modelle mit idealen
Eigenschaften für alle Trennschleifaufgaben.
Partner K640 Active III ist für Trennscheiben mit
einem Durchmesser von 300 mm konstruiert, der K700
Active III für Trennscheiben mit einem Durchmesser
von 350 mm.
Partner K650 Active III und K700 Active III basieren
auf der Entwicklung mehrerer Modellgenerationen.
Beide Maschinen besitzen die gleiche Grundkonstruk-
tion. Mehrere Maschineneigenschaften führen dazu,
daß diese Maschinen unter Trennschleifgeräten eine
Spitzenposition einnehmen:
– Höchste Leistung in dieser Gewichtsklasse.
– Ergonomisches Design, das die Maschine in der
Handhabung bequem und einfach macht und ermög-
licht, daß die Arbeit so sicher wie möglich erfolgt.
– Betriebssicherheit, lange Lebensdauer und mini-
maler Wartungsbedarf - dies sind entscheidende
Eigenschaften für gute Wirtschaftlichkeit.
– Das einzigartige Filtersystem reinigt effektiv die
TECHNISCHE BESCHREIBUNG
Ansaugluft nach drei verschiedenen Reinigungs-
prinzipien und gewährleistet lange Wartungsintervalle.
– Der Vergaser der Active III-Modelle ist eine völlig
neuartige Konstruktion. Der SmartCarb'-Vergaser hält
das Kraftstoff-Luft-Gemisch konstant, unabhängig
vom Verschmutzungsgrad des Luftfilters. Dies bewirkt,
daß die Arbeitseigenschaften der Maschine nicht be-
einträchtigt werden. Die beibehaltene Motorleistung
zwischen den Wartungsintervallen und die geringeren
Schadstoffemissionen sind ebenfalls Ergebnisse der
neuartigen Vergaserkonstruktion.
– Die Anwerfvorrichtung ist ebenfalls völlig neu kon-
struiert. Der Durar Starter ist staubdicht und fettge-
schmiert. Die Seilrolle ist federbelastet und verschleißt
daher nicht aufgrund von Vibrationen.
– Der Benzintank ist aus transparentem Material
hergestellt, und der Bediener kann daher jederzeit
kontrollieren, wieviel Kraftstoff noch im Tank vorhan-
den ist.
– Partner hat ein Zubehörprogramm für alle
Trennschleifarbeiten sowie Trennscheiben höchster
Qualität mit Eigenschaften, die speziell für das
Freihand-Trennschleifen entwickelt wurden.
2002-04
