KLEMMENLEISTE DER FERNBEDIENUNG
Die Klemmenleiste der Fernbedienung gestattet die Implementation der Funktion REPO (Remote Emergency Power Off)
sowie die Fernbedienung zum Ein- und Ausschalten des USV-Gerätes.
Die USV wird von Werk mit gebrückten R.E.P.O Klemmen geliefert. Für eine eventuelle Installation die Brücke entfernen
und sich normal an den geschlossenen Kontakt der Sperrvorrichtung anschließen.
Im Notfall, wird durch Einwirken auf die Sperrvorrichtung der Steuerbefehl R.E.P.O. geöffnet
Achtung: Bevor die USV wieder eingeschaltet wird, die Sperrvorrichtung zurücksetzen.
Die Klemmenleiste der Fernbedienung wird eigenversorgt. Eine externe Stromversorgung wird daher nicht benötigt. Bei
geschlossenem Kontakt, fließt ein Strom von 15mA.
Alle Verbindungen mit der Klemmenleiste der Fernbedienung müssen über ein Kabel hergestellt werden, das über eine
doppelte Isolierung verfügt.

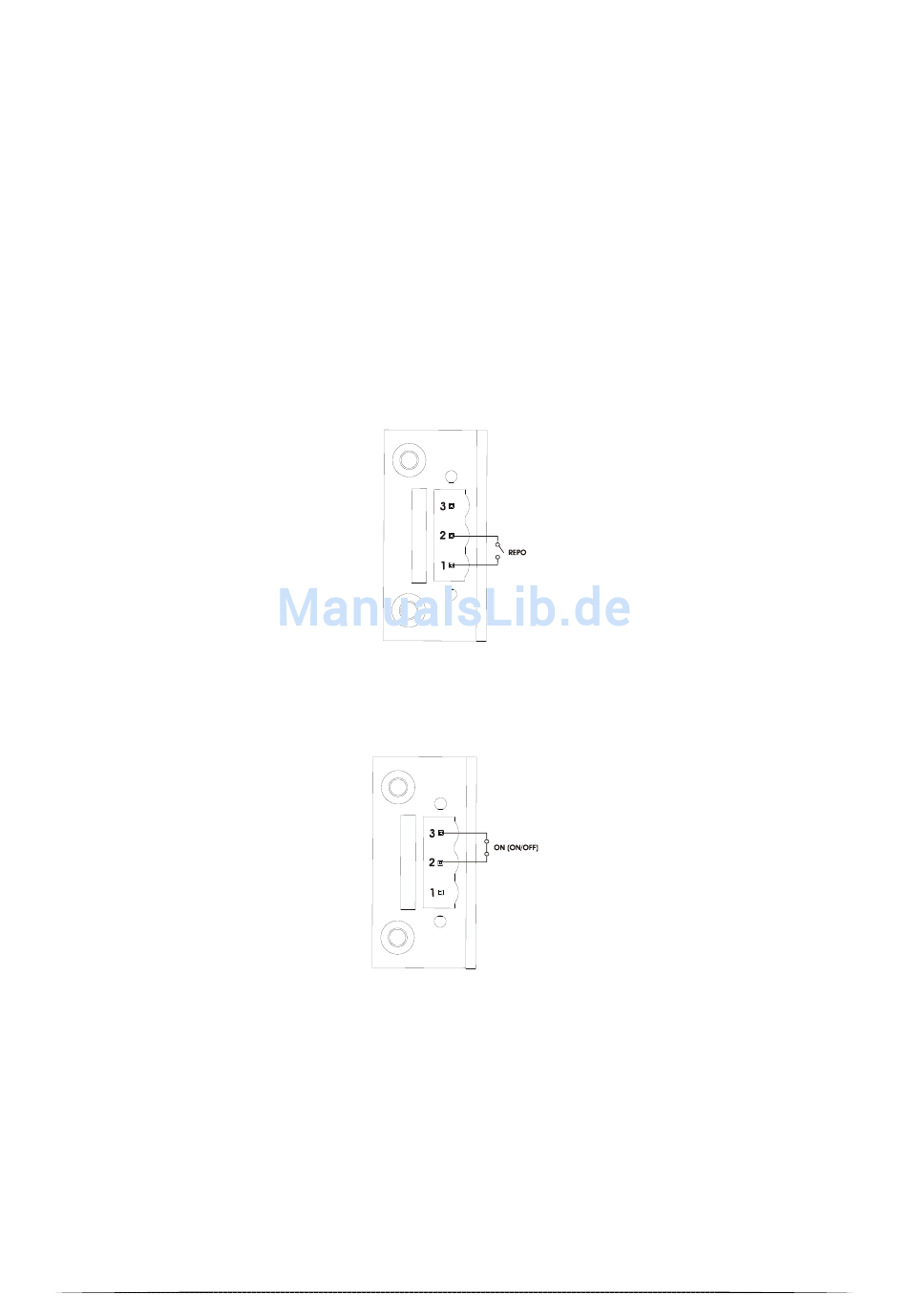

Verbindungslogik:
•
PIN 1-2 REPO
Diese Funktion wird durch Öffnen des Kontakts aktiviert.
•
PIN 2-3 REMOTE ON, REMOTE ON/OFF
Diese Funktion wird durch Schließen des Kontakts aktiviert.
Grundeinstellung REMOTE ON, konfigurierbar auch als REMOTE ON/OFF mittels der Software UPSTools
19
