- Seite 1 Technische Eigenschaften SENTINEL POWER GREEN Riello Power Systems GmbH - Neufahrner Str. 12 b - 85375 Neufahrn/Grüneck TEL +49 (0) 8165 9458-0 - FAX +49 (0) 8165 9458-26 www.riello-powersystems.de office@riello-powersystems.de...
-
Seite 2: Inhaltsverzeichnis
SENTINEL POWER GREEN Inhaltsverzeichnis ..............................3 INLEITUNG USV-A ........................5 NSICHTEN DER NLAGE Vorderansichten ............................. 5 Rückansichten ..............................6 BATTERY BOX .............................. 9 ........................10 LLGEMEINE IGENSCHAFTEN ..............................15 UBEHÖR ........................16 PTIONALE UBEHÖRTEILE ............................16 RODUKTCODE ............................17 NSTALLATION Version einphasig ............................ -
Seite 3: Einleitung
Batteriezweige von 9 Ah aufnehmen. Das Batteriemodul ist nicht mit einen Batterieladegerät ausgestattet. Für die Versionen 15-20 kVA ist ein Batteriemodul aus der Fertigung von Riello (Höhe 160 cm) vorgesehen, das einen oder zwei Batteriezweige mit maximal 65Ah enthält. Für einen höheren Ladestrom sind die USV-Anlagen in der ER Version erhältlich, die mit einem leistungsstärkeren Batterieladegerät anstelle der internen Batterie ausgestattet sind. - Seite 4 SENTINEL POWER GREEN Manueller Bypass für serienmäßige Wartung Multistandard-Betriebsmodus (On-Line, Eco, Smart Active, Stand-by, Off …) Energy Share-Buchse, programmierbar 2 x IEC 10A Gebläseeinstellung mit PWM-Steuerung Backfeed-Schutz 2 programmierbare IEC 10 A Energy-Share Steckdosen VFI (On-Line) / reiner Sinus im Ausgang bei Batteriebetrieb Automatische Auswahl der Ausgangsfrequenz (Auto-Sensing) Gebläse Vorder-/Rückseite...
-
Seite 5: Ansichten Der Usv-Anlage

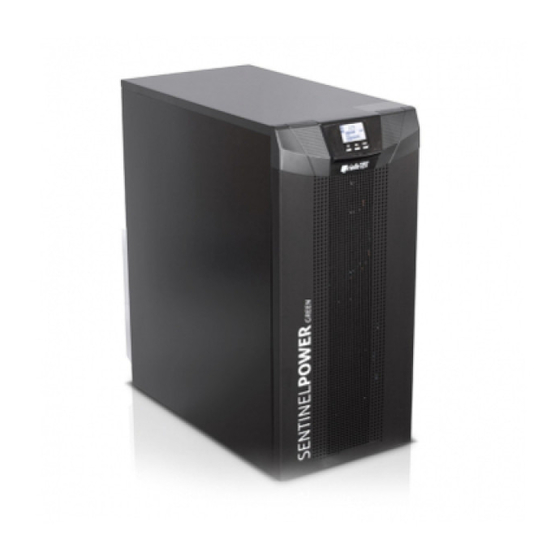

SENTINEL POWER GREEN Ansichten der USV-Anlage Vorderansichten SPM6, SPH8-10 SPH 15-20 SPM 6, SPH 8-10 SPH 15-20 Display Multifunktionstasten Räder (vorne dreh- und blockierbar, hinten feststehend) SPTSPHA2Y13BRDE... -
Seite 6: Rückansichten
SENTINEL POWER GREEN Rückansichten SPM 6 Mit Klemmenabdeckung Ohne Klemmenabdeckung USB-Port Eingangstrennschalter RS232-Port und Kontakte Manueller Wartungs-Bypass Steckplatz für Kommunikationskarten Ausgangstrennschalter Kühlgebläse Hintere Klemmenabdeckung Port für Parallelschaltung (optional) Kabelhalterung Anschluss für Batterie-Erweiterung Schrauben für Erdungsanschluss Anschlussklemmen I/O-Kabel (siehe Energy Share-Buchse... - Seite 7 SENTINEL POWER GREEN SPH 8-10 Mit Klemmenabdeckung Ohne Klemmenabdeckung USB-Port Eingangstrennschalter RS232-Port und Kontakte Manueller Wartungs-Bypass Steckplatz für Kommunikationskarten Ausgangstrennschalter Kühlgebläse Hintere Klemmenabdeckung Port für Parallelschaltung (optional) Kabelhalterung Anschluss Batterie-Erweiterung Schrauben für Erdungsanschluss Anschlussklemmen I/O-Kabel (siehe Energy Share-Buchse entsprechenden Absatz)
- Seite 8 SENTINEL POWER GREEN SPH 15-20 Mit Klemmenabdeckung Ohne Klemmenabdeckung RS232-Port und Kontakte Manueller Wartungs-Bypass USB-Anschluss Ausgangstrennschalter Steckplatz für Kommunikationskarten Sicherungen Batterie-Erweiterung Port für Parallelschaltung (optional) Hintere Klemmenabdeckung Kühlgebläse Kabelhalterung Klemmen Batterie-Erweiterung (siehe Energy Share-Buchse entsprechenden Absatz) Energy Share-Sicherung Schrauben für Erdungsanschluss...
-
Seite 9: Battery Box
SENTINEL POWER GREEN BATTERY BOX Batterie-Erweiterung Schraube für Erdungsanschluss Räder (vorne dreh- und blockierbar, hinten feststehend) SPTSPHA2Y13BRDE... -
Seite 10: Allgemeine Eigenschaften
SENTINEL POWER GREEN Allgemeine Eigenschaften AUART Die statische unterbrechungsfreie Stromversorgung SPH ist ein transformatorloses On-Line-Gerät mit sinusförmiger Stromaufnahme. Einphasig (nur SPM 6) oder ein- bzw. dreiphasig am Eingang (SPH 8-20), mit Neutralleiter. Einphasig am Ausgang, Leistungsfaktor 0,9. Input Inverter Relais... - Seite 11 SENTINEL POWER GREEN ESIGN Farbe der USV-Anlage: Schwarz (PANTONE BLACK 6U) Siebdruck auf der Vorderseite in Silbergrau (RAL 9006) Auf dem vorderen Paneel ist der Handelsname des Produkts angeführt Das Display ist in schräger Position montiert, um das Ablesen zu erleichtern; es wird von einer Kunststoffmaske geschützt, deren Farben harmonisch auf die USV-Anlage...
-
Seite 12: Batterieladegerät
SENTINEL POWER GREEN Installierbare Batterietypen: 7Ah/12V 9Ah/12V GP1272F2 HR1234W(F2) UPS123607 UPS12460 YUASA 7Ah/12V 9Ah/12V NPW36-12 NPW45-12 ATTERIELADEGERÄT Das Standard-Batterieladegerät im Innern der USV-Anlage kann einen Ladestrom bis 1,4 A (6-10 kVA) und bis 2 A (15-20 kVA) zu Beginn der Aufladung bereitstellen. ER-Versionen verfügen hingegen über ein leistungsstärkeres Batterieladegerät, das anstelle der Batterien montiert ist und... - Seite 13 SENTINEL POWER GREEN CHNITTSTELLEN Die Kommunikation basiert auf der Schnittstelle RS232 (mit Port für optoisolierte Kontakte) oder einem USB-Port (als Alternative zum RS232) sowie einem Steckplatz zum Einfügen optionaler Kommunikationskarten. Außerdem sind Klemmen für REPO (Remote Emergency Power Off) und REMOTE BYPASS vorhanden.
- Seite 14 SENTINEL POWER GREEN ETRIEBSMODUS UND INSTELLUNGEN Der in der Abbildung gezeigte Display-Bereich zeigt den aktiven Betriebsmodus an und erlaubt es, andere, direkt über das Display wählbare Betriebsmodi aufzurufen. Neben dem normalen Betrieb ON-LINE mit Doppelwandler können direkt vom vorderen Display...
-
Seite 15: Zubehör
SENTINEL POWER GREEN Betrieb Bypass Betrieb als Frequenzwandler CHUTZEINRICHTUNGEN Neben den normalen internen Schutzeinrichtungen ist eine Funktion gegen Rückspeisung vorhanden, die mit einem Stromsensor auf der Bypass-Linie arbeitet (Bypass Fault). Diese Funktion, verbunden mit der Öffnung der Relais zum Abtrennen des Inverters und des Eingangs, wird den Vorschriften in Bezug auf Rückspeisung (Backfeed) gerecht. -
Seite 16: Optionale Zubehörteile
SENTINEL POWER GREEN Optionale Zubehörteile ARALLELSET Erlaubt eine Parallelschaltung für max. 2 Anlagen. Das Set umfasst eine Karte zur Parallelschaltung, die im entsprechenden Steckplatz auf der Rückseite der USV-Anlage einzufügen ist, ein Parallelkabel zum Anschluss an die Parallelkarten, eine Schutzabdeckung für die Stecker sowie das Installations- und Benutzerhandbuch. -
Seite 17: Installation
SENTINEL POWER GREEN Installation Hinweis: Wenn die Angaben zum Neutralleiter (N) und zur Phase (L) für Stecker und Buchsen beachtet werden, verändert die in ein elektrisches Netz integrierte USV-Anlage nicht das Potential des bereits bestehenden Neutralleiters. Der Widerstand beim Anschluss des Neutralleiters liegt unter 0,1 Ohm. - Seite 18 SENTINEL POWER GREEN SPTSPHA2Y13BRDE...
-
Seite 19: Version Einphasig
SENTINEL POWER GREEN Version einphasig (EINPHASIGER ANSCHLUSS SPM 6): es ist ein 3-adriges Kabel mit Querschnitt 6 mm (PE, N und L) am Eingang und es ist ein 3-adriges Kabel mit Querschnitt 6 mm Ausgang (PE, N und L) zu verwenden. -
Seite 20: Versionen Dreiphasig/Einphasig
SENTINEL POWER GREEN Versionen dreiphasig/einphasig Einphasiger Anschluss (EINPHASIGER ANSCHLUSS SPH 8 - 10 - 10 ER): es ist ein 3-adriges Kabel mit Querschnitt 10 mm (PE, N und L) am Eingang und ein 3-adriges Kabel mit Querschnitt 10 mm am Ausgang (PE, N und L) zu verwenden. - Seite 21 SENTINEL POWER GREEN SPTSPHA2Y13BRDE...
- Seite 22 SENTINEL POWER GREEN Dreiphasiger Anschluss (DREIPHASIGER ANSCHLUSS SPH 8 - 10 - 10 ER): Ein 5-adriges Kabel mit Querschnitt 10 mm (PE, N, L1, L2, L3) am Eingang verwenden (Hinweis: Großer Querschnitt, da L1 und N bei Verwendung als Bypass den gesamten Eingangsstrom tragen müssen). Für den Ausgang ist ein 3-adriges Kabel mit Querschnitt 10 mm (PE, N und L) zu verwenden.
- Seite 23 SENTINEL POWER GREEN LEMMENBRETT DER ERNSTEUERUNG Externer Bypass Wenn die Steuerung für den externen Bypass angebracht werden soll, mit abgenommener hinterer Klemmenabdeckung folgenderweise vorgehen: Für den Klemmenanschluss des externen Bypasses ein Kabel 2x0.75 mm verwenden. Die beiden Adern des Kabels an die Klemmen 5 und 6 (für die Version SPM 6), 7 und 8 (für die Versionen SPH 8 - 10 - 10 ER - 15 -20 - 20 ER) anschließen, um den Remote Bypass extern...
- Seite 24 SENTINEL POWER GREEN REPO Das Klemmenbrett auf der Rückseite der USV-Anlage enthält auch die Funktion REPO (Remote Emergency Power Off), die das Fernabschalten der USV-Anlage im Notfall ermöglicht. Die USV-Anlage wird werkseitig mit kurzgeschlossenen REPO-Klemmen geliefert. Im Fall der Installation die Brücke entfernen und sich an den Öffnerkontakt der Ausschalteinrichtung anschließen.
- Seite 25 SENTINEL POWER GREEN SPTSPHA2Y13BRDE...
-
Seite 26: Technische Daten
SENTINEL POWER GREEN Technische Daten 10 kVA 20 kVA USV-Anlage SPM/SPH 6 kVA 8 kVA 15 kVA 10 kVA ER 20 kVA ER EINGANG Nennspannung [V AC] 220 - 230 - 240 Eingangsspannungbereich [V AC] 110-276 (Leistungsreduktion um 50% mit 110 V 176 mit Last >... - Seite 27 SENTINEL POWER GREEN 10 kVA 20 kVA USV-Anlage SPM/SPH 6 kVA 8 kVA 15 kVA 10 kVA ER 20 kVA ER Für die Wahl der Mindestkapazität des Batteriemoduls den von der Batterie akzeptierten maximalen Ladestrom prüfen [Beispiele für maximalen Ladestrom: 2.2 A max. für CSB 7Ah; 3.4 A max. für CSB 9Ah; 3.6 A max. für CSB 12Ah;...
- Seite 28 SENTINEL POWER GREEN 10 kVA 20 kVA USV-Anlage SPM/SPH 6 kVA 8 kVA 15 kVA 10 kVA ER 20 kVA ER AUTONOMIE Gemessene Autonomie bei 100% linearer Last – nur 4’40” 4’05” 4’15” 5’10” 4’15” interne Batterien VERSCHIEDENES Leistung AC/AC im ON-LINE-Modus >94%...
-
Seite 29: Leistungskurven
SENTINEL POWER GREEN ATTERY 180 V 180 V 240V 240V BATTERY BOX leer 18Ah 18Ah Nennspannung der Batterie 0 V DC 180 V DC 180 V DC 240 V DC 240 V DC [Nr.] / 0 / 12V 15 / 12V... - Seite 30 SENTINEL POWER GREEN SPH 10 Ohmsche Last SPH 20 Ohmsche Last SPTSPHA2Y13BRDE...
-
Seite 31: Ausrichtung Geräte
SENTINEL POWER GREEN Ausrichtung Geräte... - Seite 32 SENTINEL POWER GREEN SPTSDHA1Y11BRUT...
