- Seite 3 SICHERHEIT BEDIENUNGSANLEITUNG...
-
Seite 5: Sicherheit
SICHERHEIT Dieser Teil des Handbuchs enthält die Vorsichtsmaßnahmen, die genau einzuhalten sind, um SICHEREN BETRIEB zu garantieren. a) Die USV DARF NICHT OHNE ERDUNG BETRIEBEN werden. Bei Installation muss als erstes die Erdungsleitung an die mit bezeichnete Klemme angeschlossen werden. b) Den neutralen Ausgang nicht mit dem neutralen Eingang oder der Erde verbinden. - Seite 6 BEDIENUNGSANLEITUNG...
-
Seite 7: Einleitung
INLEITUNG Wir danken Ihnen für die Wahl eines Produks aus der Sentinel Dual Reihe. Unser Unternehmen ist auf die Planung, die Entwicklung und die Herstellung von unterbrechungsfreien Stromversorgungsanlagen (USV) spezialisiert. Die im vorliegenden Handbuch beschriebene USV ist ein hochwertiges Produkt, das entwickelt und hergestellt wurde, um Ihnen bestmögliche Leistungen zu garantieren. -
Seite 8: Inhaltsverzeichnis
NHALTSVERZEICHNIS INFÜHRUNG USV A NSICHTEN NSICHT DISPLAY MASKE NSTALLATION Ö Ü FFNUNG DER VERPACKUNG UND BERPRÜFUNG DEREN INHALTS OWER USFÜHRUNG USFÜHRUNG ENUTZUNG NSCHLÜSSE RSTES INSCHALTEN INSCHALTEN IM ETZBETRIEB INSCHALTEN IM ATTERIEBETRIEB USSCHALTEN DER NGABEN AUF DER DISPLAY TAFEL Anzeiger für den USV Zustand Bereich zur Anzeige von Messwerten Konfigurationsbereich ETRIEBSART... -
Seite 9: Einführung

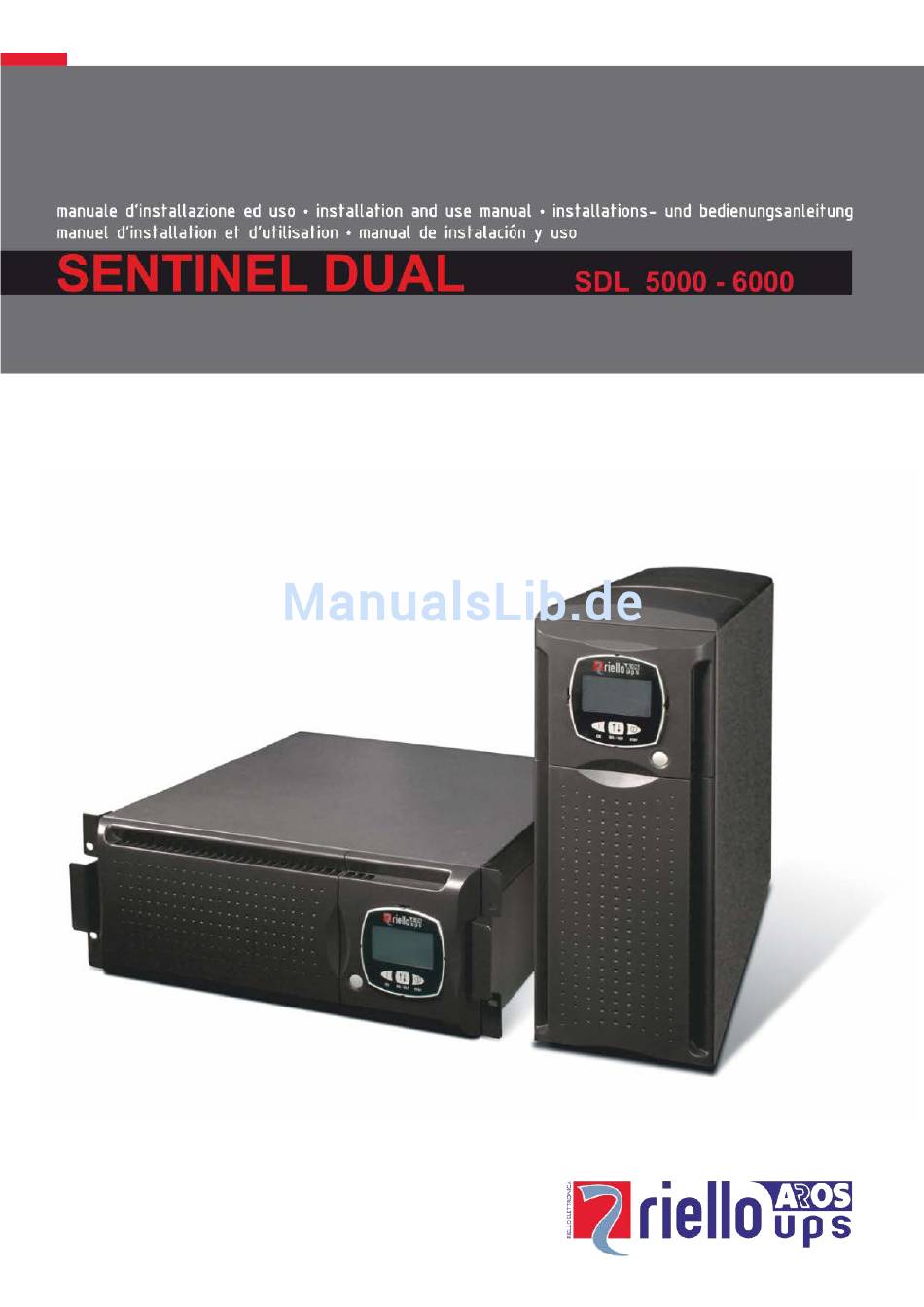

INFÜHRUNG Die neue USV Sentinel Dual Baureihe ist unter Berücksichtigung der Vielseitigkeit ausgearbeitet worden. Diese USV Systeme können je nach Erfordernisse sowohl als Tower (Turm) Ausführung als auch als Rack (Einschub) Ausführung (mit Hilfe der Haltewinkel) installiert werden. Hier unten wird das Produkt in den 2 verschiedenen Ausführungen dargestellt: Tower Rack... -
Seite 10: Usv Ansichten
INFÜHRUNG USV A NSICHTEN Entkupplungsschlitze Drehbares Display Manueller Bypass- Hauptschalter Schalter Batteriepaket abnehmbare Fronttafel Kabel mit Klemme Kabel mit Klemme Batteriepaket Vorderansicht Fronttafel abgenommen mit Fronttafel Kühlventilator Stecker für Batterieerweiterung Erweiterungseinschub KOMM.SCHNITTSTELLE Kommunikationsschnittstelle RS232 Ausgänge IEC 10A Kommunikationsschnittstelle Thermoschutz Ausgänge Ein-/Ausgangsklemmen Fernnotaus. -
Seite 11: Darstellung
ARSTELLUNG NSICHT DISPLAY MASKE “SEL / SET” Taste “ON” Taste „STBY“ Taste Display Normalbetrieb onfigurationsbereich Netzbetrieb Serviceanforderung Batteriebetrieb Timer Durch Bypass versorgte Last Messwertanzeigebereich Batterieautonomie Anzeiger Bereitschaft (stand-by) / Alarm Auslastungsanzeige... -
Seite 12: Installation
NSTALLATION Ö Ü FFNUNG DER VERPACKUNG UND BERPRÜFUNG DEREN INHALTS Nach der Öffnung der Verpackung den Inhalt überprüfen. Die Verpackung muss beinhalten: 3 Plastikabdeckungen (obere Abdeckung) 2 Kabeldurchführungen 2 Plastikschlüssel zum Aushaken des Displays Anschlussstifte Kabel – Klemmenbrett Serielles Kabel RS232 ... -
Seite 13: Towerausführung
NSTALLATION WICHTIG: diese unterbrechungsfreie Stromversorgungseinheit ist ein Produkt, das die geltenden Vorschriften für elektromagnetische Verträglichkeit einhält (Kategorie C2). In einer Haushaltsumgebung kann es Radiointerferenzen verursachen. Der Benutzer könnte zusätzliche Vorkehrungen treffen müssen. OWERAUSFÜHRUNG In diesem Kapitel werden die Vorgänge zur Vorbereitung der USV in Towerausführung beschrieben. ACHTUNG: zur Ihrer eigen Sicherheit und der des Produkts müssen die folgenden Anweisungen genau beachtet werden. -
Seite 14: Rack Ausführung
NSTALLATION USFÜHRUNG Im Folgenden werden die Tätigkeiten beschrieben, um die USV in eine RACK Version zu umzubauen ACHTUNG: für Ihre Sicherheit und zum Schutz der USV ist es erforderlich, die hier folgenden Informationen sorgfältig zu befolgen. VOR DER AUSFÜHRUNG DER FOLGENDEN HANDLUNGSABFOLGE VERGEWISSERN, DASS DIE USV VOLLKOMMEN ABGESCHALTET UND WEDER ANS STROMNETZ NOCH AN IRGENDEINE LAST ANGESCHLOSSEN IST. -
Seite 15: Benutzung
ENUTZUNG NSCHLÜSSE DIE INSTALLATION DARF NUR VON QUALIFIZIERTEN TECHNIKERN VORGENOMMEN WERDEN. ALS ERSTES MUSS DAS KABEL DER SCHUTZERDE ANGESCHLOSSEN WERDEN, DAS MIT DER MIT GEKENNZEICHNETEN KLEMME VERBUNDEN WIRD. DIE USV DARF NICHT OHNE ERDUNG DER ANLAGE BETRIEBEN WERDEN. Wichtig: bei Beachten der Anzeigen Neutral (N) und Phase (F) bei Stecker und Steckdose ändert die angeschlossene USV nicht das bestehende Potential des neutralen Leiters. - Seite 16 ENUTZUNG 4. Dreiadrige Kabel mit 4 mm Leiterquerschnitt benutzen. Nebenstehende Abbildung beachten: - das Kabel vom 32A Schutzschalter (Eingangsleitung) in die Kabeldurchführung P1 stecken. - das Kabel zu den Verbrauchern (Ausgangsleitung) in die Kabeldurchführung P2 stecken. - die Kabel entsprechend den angegeben Maßen abisolieren. - bei flexiblen Adern die mitgelieferten Aderendhülsen benutzen.
-
Seite 17: Erstes Einschalten
ENUTZUNG RSTES INSCHALTEN 1) Sicherstellen, dass alle im vorgehenden Abschnitt Anschlüsse beschriebenen Arbeiten richtig ausgeführt sind. 2) Den Schutzschalter vor der USV schließen. 3) Den Hauptschalter auf der Frontseite drücken. 4) Nach ein paar Sekunden aktiviert sich die USV, das Display schaltet sich ein, ein Signalton ertönt und das Symbol beginnt zu blinken. -
Seite 18: Angaben Auf Der Display Tafel
ENUTZUNG NGABEN AUF DEM DISPLAY In diesem Kapitel werden alle Informationen, die auf dem LCD Display angezeigt werden können, genau beschrieben. Zum besseren Verständnis können die angezeigten Informationen in drei Hauptgruppen unterteilt werden: Anzeiger für den USV Zustand Bereich zur Visualisierung von Messwerten ... -
Seite 19: Bereich Zur Anzeige Von Messwerten
ENUTZUNG Bereich zur Anzeige von Messwerten Auf dem Display können in Abfolge die wichtigsten Messwerte der USV angezeigt werden. Beim Einschalten der USV zeigt das Display den Wert der Netzspannung an. Zum Übergang auf eine andere Anzeige die “SEL / SET” Taste wiederholt betätigen, bis dass der gewünschte Messwert erscheint. -
Seite 20: Konfigurationsbereich
ENUTZUNG Konfigurationsbereich Im Konfigurationsbereich sind die wichtigsten Parameter für die Funktionsweise der USV in Gruppen zusammengestellt, und es wird deren aktueller Zustand visualisiert. Die in diesem Bereich beinhalteten Parameter können abgeändert werden durch direktes Einwirken von der Display Tafel aus. EINSTELLBARE PARAMETER: Frequenz: Frequenz der Ausgangsspannung ... -
Seite 21: Betriebsart
ENUTZUNG ETRIEBSART Die Betriebsart, die den größten Schutz für die Last gewährleistet, ist der ON LINE Modus (default), bei dem die Energie für die Last einer doppelten Umwandlung unterzogen wird; das Netz wird am Ausgang auf perfekte sinusförmige Art wiederhergestellt mit einer Spannung und Frequenz, die ganz unabhängig vom Eingangsnetz durch eine präzise digitale Mikroprozessorüberwachung gesichert werden (V.F.I.). -
Seite 22: Konfiguration Der Usv
ENUTZUNG ONFIGURATION DER Die folgende Tabelle stellt die möglichen Konfigurationen dar, die der Anwender zur Verfügung hat, um die USV am besten an seine Bedürfnisse anzupassen LEGENDE: Zeigt dass Konfiguration außer durch mitgelieferte Konfigurationssoftware auch über einen Eingriff von der Display Tafel aus abgeändert werden kann. - Seite 23 ENUTZUNG VOREINSTEL FUNKTION BESCHREIBUNG MÖGLICHE KONFIGURATIONEN MODALITÄT LUNG Alarmschwell- Wählt die Überlastverbraucher- 103% 10 ÷ 103 in 1% Schritten wert für grenze maximale Last Wählt das Display- Helligkeitsniveau des Maximal Minimal ÷ Maximal in 20 Schritten helligkeit LCD Displays • Normal Wählt die Akustischer •...
-
Seite 24: Kommunikationsschnittstellen
ENUTZUNG OMMUNIKATIONSSCHNITTSTELLEN Auf der Rückseite der USV (siehe USV Ansichten) befinden sich die folgenden Kommunikations- Schnittstellen: serielle Schnittstelle mit RS232 und USB Stecker. HINWEIS: wenn ein Stecker benutzt wird, ist der andere automatisch blockiert. Erweiterungssteckplatz für zusätzliche Schnittstellenkarten (COMMUNICATION SLOT). Schnittstellen RS232 und USB SCHNITTSTELLE RS232 SCHNITTSTELLE USB... -
Seite 25: Software
über das mitgelieferte* serielle Kabel anschließen oder die Schnittstelle USB der USV an eine Schnittstelle USB des PCs anschließen, wofür ein Standard Kabel USB* benutzt wird. • Laden Sie von der Webseite www.riello-ups.com, die Software für das gewünschte Betriebssystem herunter. -
Seite 26: Batterieblock
ATTERIEBLOCK ECHSELN DES ATTERIEPAKETS Wie schon in der Übersicht erwähnt, hat die USV ein spezielles Batteriepaket, das Dank des gesicherten Anschlußsystems ein schnelles Auswechseln in voller Sicherheit während des Betriebs erlaubt (hot Swap). ACHTUNG: zur Ihrer eigenen Sicherheit und der des Produkts müssen die folgenden Anweisungen genau beachtet werden. -
Seite 27: Problemlösung
ROBLEMLÖSUNG Eine nicht einwandfreie Funktionsweise der USV ist häufig nicht durch einen Defekt bedingt, sondern durch einfache Probleme, Schwierigkeiten oder Vernachlässigung zurückzuführen. Daher sollte die folgende Tabelle zu Rate gezogen werden, in der nützliche Informationen zum Beheben der häufigsten Probleme zusammengestellt sind. PROBLEM MÖGLICHE URSACHE LÖSUNG... - Seite 28 ROBLEMLÖSUNG PROBLEM MÖGLICHE URSACHE LÖSUNG ES ERTÖNT EIN KONTINUIERLICHER Die Last unter die 100% Schwelle bringen (oder bei DIE AN DIE USV SIGNALTON UND DAS Code A54 unter die vom Anwender eingestellte ANGESCHLOSSENE LAST DISPLAY ZEIGT EINEN IST ZU GROSS Schwelle).
-
Seite 29: Alarmcodes
ROBLEMLÖSUNG LARMCODES Unter Einsatz eines fortgeschrittenen Autodiagnosesystems ist die USV in der Lage, eventuelle Anomalien und/oder Schäden, die während der normalen Funktionsweise des Geräts eintreten sollten, zu überprüfen und sie auf der Displaytafel anzuzeigen. Beim Vorhandensein eines Problems signalisiert die USV das Ereignis und visualisiert auf dem Display den Code und den Typ des aktiven Alarms (FAULT und/oder LOCK). - Seite 30 ROBLEMLÖSUNG Aktive Befehle: Zeigt die Präsenz eines aktiven ferngesteuerten Befehls an. CODE BESCHREIBUNG Ferngesteuerter Befehl zum Ausschalten Ferngesteuerter Befehl Last auf Bypass Ferngesteuerter Befehl zum Einschalten Batterietest in Ausführung LOCK Eine Alarmanzeige geht meistens den Signalisierungen vom LOCK Typ (Blockierungen) voraus. Aufgrund ihrer Tragweite bringen sie das Ausschalten des Wechselrichters und die Versorgung der Last über die By-pass Leistung mit sich (dieses Verfahren ist ausgeschlossen für starke und anhaltende Überlastblockierungen und für die Kurzschlussblockierung).
-
Seite 31: Tabelle Mit Technischen Daten
ABELLE MIT TECHNISCHEN DATEN MODELLE SDL 5000 SDL 6000 EINGANG Nennspannung [Vac] 220 - 230 - 240 Nennfrequenz [Hz] 50 - 60 Akzeptierter Bereich [Vac] 0 ÷ 276 Spannungs- und Frequenzbereich, ohne [Vac] Maximal: 276 Eingriff der Batterie [Vac] Minimal: 164 ÷ 84 (von 100% bis 50% der linearen Last) [Vac]... - Seite 32 ABELLE MIT TECHNISCHEN DATEN BETRIEB ÜBER ÜBERLASTZEITEN BYPASS WECHSELRICHTER Aktiviert Bypass nach 2 Sek. 100% < Last ≤ 110% Blockierung nach 60 Sek. Blockierung nach 120 Sek. Aktiviert Bypass nach 2 Sek 110% < Last ≤ 150% Blockierung nach 4 Sek. Blockierung nach 4 Sek.
