B
M
EREICH DER
ESSANZEIGEN

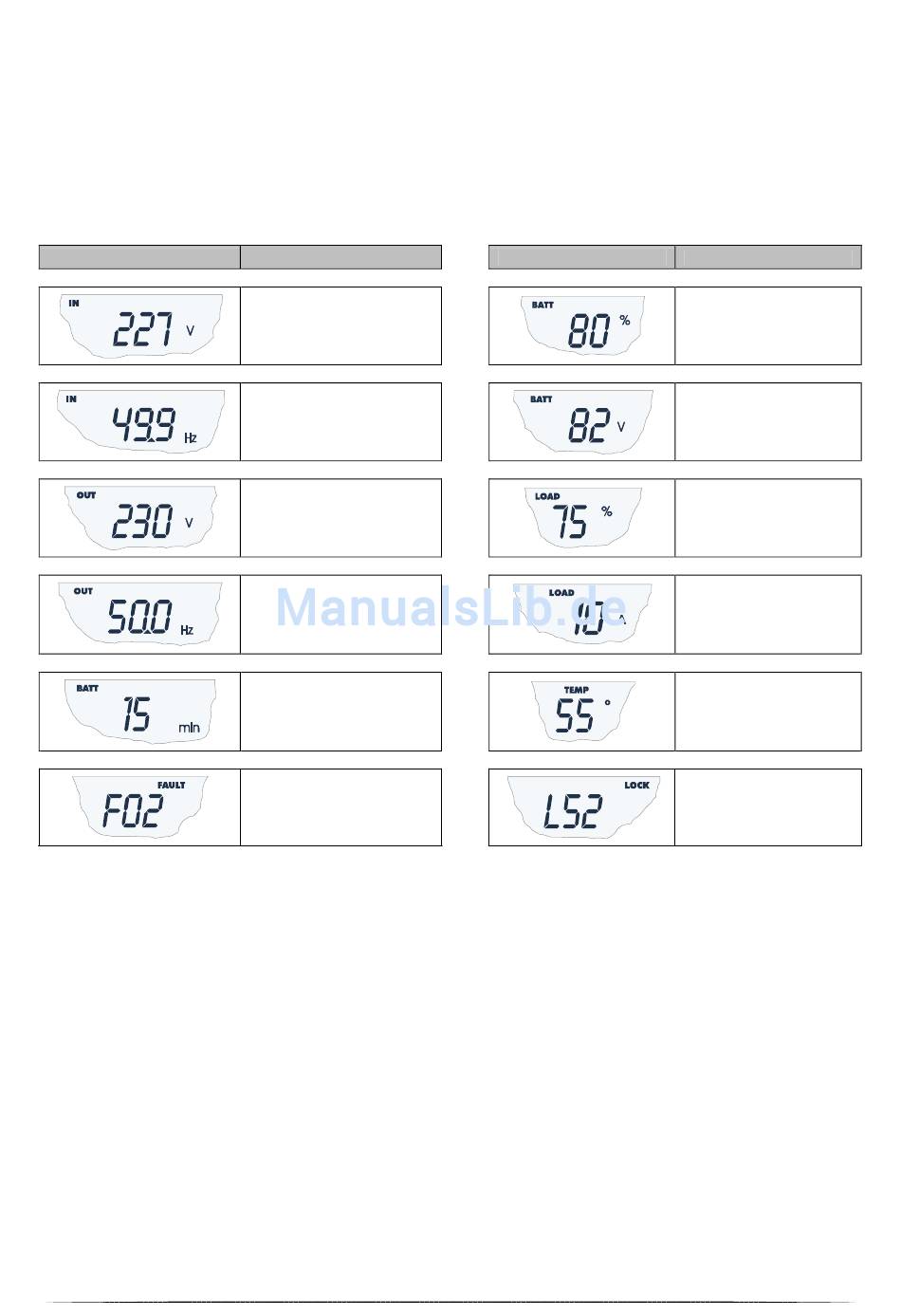

Auf dem Display können nacheinander die wichtigsten Messungen bezüglich der USV-Anlage angezeigt werden.
Beim Einschalten der USV-Anlage zeigt das Display den Wert der Netzspannung an.
Um zu einer anderen Anzeige zu wechseln, die Taste "SEL" mehrmals drücken, bis die gewünschte Anzeige erscheint.
Im Fall des Vorkommens einer Störung bzw. eines Alarms (FAULT) oder eines Ausfalls (LOCK) wird auf dem Display
automatisch der Typ und der Code des entsprechenden Alarms angezeigt.
Nachfolgend sind einige Beispiele aufgeführt:
(1)
GRAFIK-BEISPIEL
(1)
Die in den Abbildungen abgebildeten Werte sind Beispiele.
(2)
Die Codes von FAULT bzw. LOCK können nur angezeigt werden, wenn sie aktuell aktiv sind (Vorliegen einer
Störung bzw. eines Alarms oder eines Ausfalls).
BESCHREIBUNG
Netzspannung
Netzfrequenz
Ausgangsspannung der
USV-Anlage
Frequenz der
Ausgangsspannung
Verbliebene
Batterieautonomie
(2)
Störung / Alarm
: Es wird
der entsprechende Code
angezeigt
GRAFIK-BEISPIEL
17
(1)
BESCHREIBUNG
Prozentsatz der
Batterieladung
Gesamtspannung der
Batterien
Prozentsatz der
angelegten Last
Von der Last
aufgenommener Strom
Temperatur der Kühlung
der internen Elektronik
der USV-Anlage
(2)
Blockierung
: Es wird
der entsprechende Code
angezeigt
