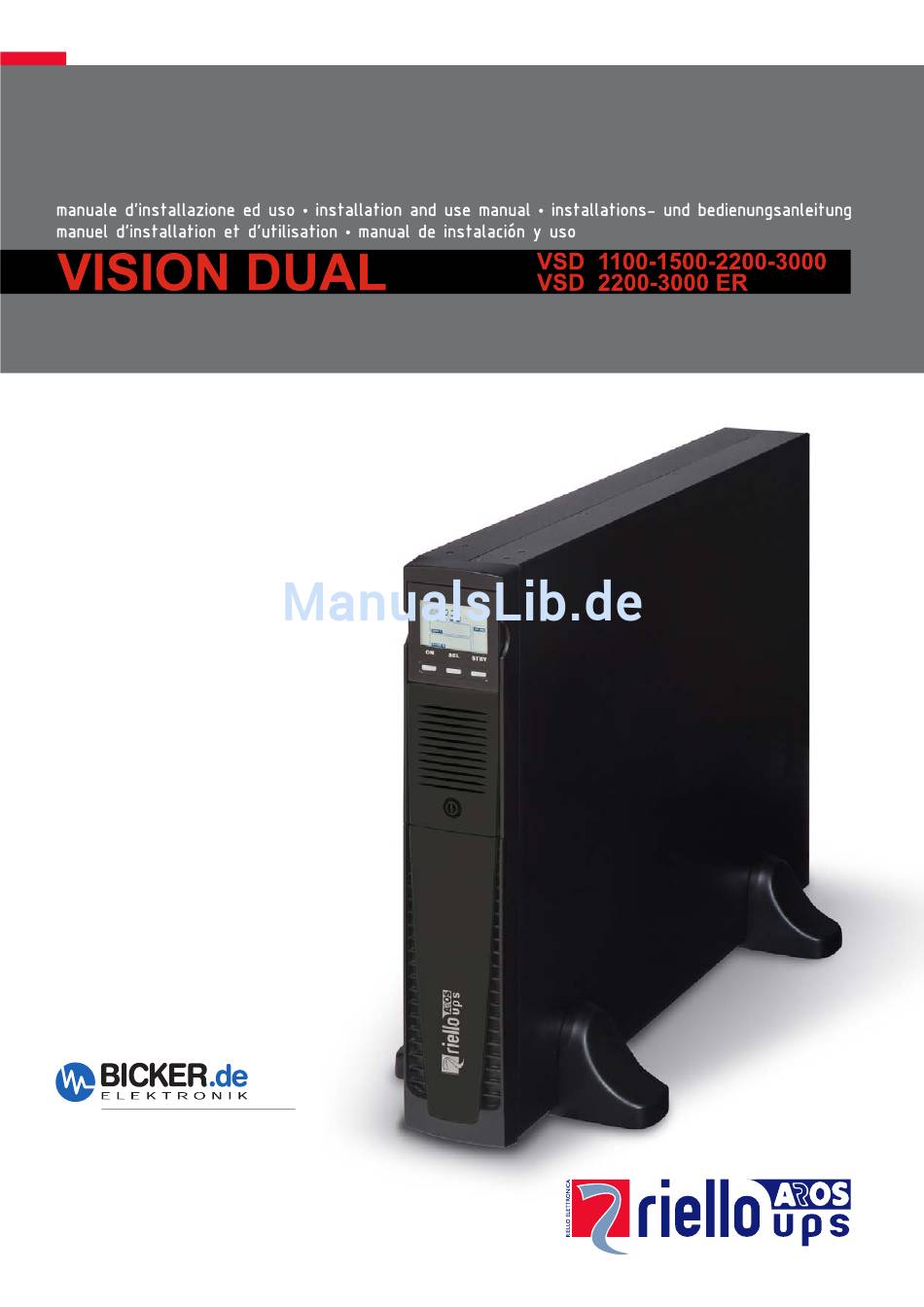

- Seite 1 Bicker Elektronik GmbH Ludwig-Auer-Straße 23 86609 Donauwörth · Deutschland Tel. +49 (0) 906 70595-0 +49 (0) 906 70595-55 E-Mail info@bicker.de www.bicker.de...
-
Seite 2: Einleitung
INLEITUNG Herzlichen Glückwunsch für den Kauf einer USV Vision Dual und willkommen bei Riello UPS! Für die Nutzung der von Riello UPS angebotenen Unterstützung, besuchen Sie die Website www.riello-ups.com Unser Unternehmen ist auf die Planung, die Entwicklung und die Herstellung von unterbrechungsfreien Stromversorgungsanlagen (USV) spezialisiert. -
Seite 3: Inhaltsverzeichnis
NHALTSVERZEICHNIS EINFÜHRUNG NSICHTEN DER ORDERANSICHT ÜCKANSICHT NSICHT ISPLAY ATTERIE DIESES UBEHÖR IST NICHT UM IEFERUMFANG DER ENTHALTEN ÜCKANSICHT INSTALLATION ERPACKUNGSINHALT NSTALLATIONSUMGEBUNG NSTALLATION DER ATTERIE INSTELLUNG DER ENNKAPAZITÄT DER ATTERIE OWER ERSION OWER ERSION MIT ATTERIE ERSION GEBRAUCH NSCHLÜSSE UND RSTEINSCHALTUNG INSCHALTEN MIT ETZSTROM INSCHALTEN MIT... -
Seite 4: Problembehebungen
USTAUSCH DES ATTERIE ACKS PROBLEMBEHEBUNGEN LARM ODES AULT TECHNISCHE DATEN... -
Seite 5: Einführung
EINFÜHRUNG Die Serie VISION DUAL ist mit ihren fortschrittlichen Kommunikations- und Anschlussoptionen die ideale Lösung für anspruchsvolle Kunden, die einen hohen Schutz und eine extreme Vielseitigkeit des Versorgungssystems benötigen. VISION DUAL ist der beste Schutz für Netz-Peripheriegeräte, konventionelle Server und Backup-Systeme. Die USV-Anlagen der Baureihe VISION DUAL entsprechen der USV Klassifizierung VI (Line-Interactive-Technologie) mit sinusförmiger Ausgangsspannung. -
Seite 6: Ansichten Der Usv
NSICHTEN DER ORDERANSICHT Ausziehbare / drehbare Display-Maske Abnehmbare Front Display Arretierung Anschluss Batterie ON/OFF Schalter Batteriehalter... -
Seite 7: Rückansicht
ÜCKANSICHT Modell 1100VA / 1500VA Modell 2200VA / 3000VA RS232 Kommunikationsschnittstelle Anschluss Batterie-Erweiterung USB-Port Ausgangssteckdosen IEC 10A Ausgangssteckdose IEC 16A Netzstecker IEC 16A Steckplatz für Kommunikationskarten Netzstecker IEC 10A Kühlgebläse Schutzschalter Klemmenleiste für Fernsteuerung... -
Seite 8: Ansicht Display
NSICHT ISPLAY Taste „SEL“ Anzeige Auslastung Taste „ON“ Konfigurations-Bereich Taste „STAND-BY“ Serviceaneige Ordnungsgemäßer Betrieb Timer Netzbetrieb Messwert-Anzeige Batteriebetrieb Stand-by / Alarm Lastversorgung über AVR EnergyShare (Spannungsstabilisator) Batterieladestandanzeige... -
Seite 9: Die Batterie Box ( Dieses Zubehör Ist Nicht Um )
ATTERIE EPARATES UBEHÖR Die BATTERIE BOX ist ein separat erhältliches Zubehör, das eigens für diese USV-Baureihe entwickelt wurde (gleiche Abmessungen und gleiches Design). Die Batterie Box enthält Batterien, die die Betriebsdauer der USV-Anlagen bei anhaltenden Stromausfällen vergrößert. Die Anzahl der enthaltenen Batterien ist je nach USV-Typ, für die die BATTERIE BOX gedacht ist, verschieden. Es ist daher darauf zu achten, dass die Batteriespannung der BATTERIE BOX die gleiche, wie die der USV-Anlage ist. -
Seite 10: Installation
INSTALLATION ERPACKUNGSINHALT Nach der Öffnung der Verpackung, zunächst den Inhalt überprüfen. Die Verpackung muss enthalten: Stützfüße Netzkabel Schuko – IEC 10A 2 Verbindungskabel IEC 10A (IEC 16A nur für Modelle 2200/3000 VA) CD Gebrauchsanweisung + CD Software + USB-Kabel RS232-Kabel Sicherheitshandbuch Griffe für die Installation des Racks Schrauben für die Griffe... -
Seite 11: Installationsumgebung
Batterie-Trennschalter der Batterie Box (SWBATT) schließen. Es dürfen nicht mehr als eine USV-Anlage an eine oder mehrere in Kaskade angeschlossene Batterie Boxen angeschlossen werden. Um das Vorliegen einer aktuelleren Version der Software zu überprüfen, bitten wir Sie, die Website www.riello-ups.com zu besuchen. -
Seite 12: Tower -Version
OWER ERSION In diesem Kapitel werden die vorbereitenden Maßnahmen beschrieben, um USV-Gerät und Batterie Box in der Tower- Version zu verwenden. ACHTUNG: Zu Ihrer persönlichen Sicherheit und zum Schutz ihres Gerätes ist es erforderlich, sich genauestens an die nachfolgend beschriebenen Anleitungen zu halten. BEVOR DIE FOLGENDEN ARBEITSSCHRITTE DURCHGEFÜHRT WERDEN, ÜBERZEUGEN SIE SICH, DASS DIE USV AUSGESCHALTET UND VOM STROMNETZ UND DER LAST GETRENNT IST Nach Entfernen der Verpackung ist die USV bereits für die Tower-Konfiguration installationsbereit. -
Seite 13: Tower -Version Mit Batterie -Box
OWER ERSION MIT ATTERIE BEVOR DIE FOLGENDEN ARBEITSSCHRITTE DURCHGEFÜHRT WERDEN ÜBERZEUGEN SIE SICH DASS: • DIE USV AUSGESCHALTET UND VOM STROMNETZ UND DER LAST GETRENNT IST • DIE BATTERIE BOX VON DER USV UND VON EVENTUELL WEITEREN BATTERIE BOXEN GETRENNT UND DER BATTERIELEISTUNGSTRENNER GEÖFFNET IST ... -
Seite 14: Rack -Version
ERSION Nachfolgend werden die notwendigen Arbeitsschritte beschrieben, um die USV oder die Batterie Box in eine Rack- Version umbauen. BEVOR DIE FOLGENDEN ARBEITSSCHRITTE DURCHGEFÜHRT WERDEN ÜBERZEUGEN SIE SICH DASS: • DIE USV AUSGESCHALTET UND VOM STROMNETZ UND DER LAST GETRENNT IST •... -
Seite 15: Gebrauch
6) Auf dem Display die eingestellte Betriebsart überprüfen und eventuell den Absatz „Konfiguration der Betriebsart“ zur Einstellung der gewünschten Betriebsart zu Rate ziehen. Für weitergehende Konfigurationen, die Einstellung der USV-Anlage mittels der mitgelieferten speziellen Software UPSTools, die Sie von der Webseite www.riello-ups.com herunterladen können, vornehmen. INSCHALTEN MIT ETZSTROM 1) Die Taste „ON“... -
Seite 16: Anzeigen Des Displays
NZEIGEN DES ISPLAYS In diesem Kapitel werden alle Informationen, die auf dem Display angezeigt werden können, ausführlich beschrieben. USV-A USTANDSANZEIGEN DER NLAGE ICON ZUSTAND BESCHREIBUNG Leuchtet Zeigt das Vorliegen einer Störung an Blinkend Die USV-Anlage befindet sich in Standby Leuchtet Zeigt einen ordnungsgemäßen Betrieb an Blinkend Funktion "Batterie austauschen"... -
Seite 17: Bereich Der Messanzeigen
EREICH DER ESSANZEIGEN Auf dem Display können nacheinander die wichtigsten Messungen bezüglich der USV-Anlage angezeigt werden. Beim Einschalten der USV-Anlage zeigt das Display den Wert der Netzspannung an. Um zu einer anderen Anzeige zu wechseln, die Taste “SEL“ mehrmals drücken, bis die gewünschte Anzeige erscheint. Im Fall des Vorkommens einer Störung bzw. -
Seite 18: Konfiguration Der Betriebsart
ONFIGURATION DER ETRIEBSART Der abgebildete Displaybereich zeigt die aktive Betriebsart an und ermöglicht die Wahl der anderen direkt vom Display aus zu wählenden Betriebsarten. VORGEHENSWEISE: • Für den Zugriff auf den Konfigurationsbereich die Taste „SEL“ mindestens 3 Sekunden gedrückt halten. •... -
Seite 19: Klemmenleiste Der Fernbedienung
KLEMMENLEISTE DER FERNBEDIENUNG Die Klemmenleiste der Fernbedienung gestattet die Implementation der Funktion REPO (Remote Emergency Power Off) sowie die Fernbedienung zum Ein- und Ausschalten des USV-Gerätes. Die USV wird von Werk mit gebrückten R.E.P.O Klemmen geliefert. Für eine eventuelle Installation die Brücke entfernen und sich normal an den geschlossenen Kontakt der Sperrvorrichtung anschließen. -
Seite 20: Software
INSTALLATIONSSCHRITTE 1) Einen Kommunikationsport der USV-Anlage mit einem Kommunikationsport des PC mittels des mitgelieferten Kabels verbinden. 2) Die Software von der Webseite www.riello-ups.com herunterladen, dazu das gewünschte Betriebssystem angeben. 3) Die Anweisungen des Installationsprogramms befolgen. 4) Weitere Informationen zu Installation und Gebrauch finden Sie im Benutzerhandbuch der Software, das Sie von der Webseite www.riello-ups.com herunterladen können. -
Seite 21: Usv-Konfiguration
USV-K ONFIGURATION Die folgende Tabelle zeigt alle dem Benutzer zur Verfügung stehenden Konfigurationen, um die USV-Anlage auf die bestmögliche Weise an die eigenen Bedürfnisse anzupassen. Es ist möglich, diese Bedienungen mithilfe der Software UPSTools vorzunehmen. WERKSSEITIGE FUNKTION BESCHREIBUNG KONFIGURATIONSMÖGLICHKEITEN EINSTELLUNG •... -
Seite 22: Kommunikations -Ports
Serieller Verdoppler • Netzkarte Ethernet mit TCP/IP, HTTP und SNMP Protokoll • Karte für Protokollwandler JBUS / MODBUS • Karte für Protokollwandler PROFIBUS • Karte mit isolierten Relais-Kontakten Um festzustellen, ob weitere Zubehöre erhältlich sind, konsultieren Sie unsere Webseite.www.riello- ups.com... -
Seite 23: Austausch Des Batterie -Packs
USTAUSCH DES ATTERIE ACKS Die USV ist mit einem speziellen Batterie Pack ausgestattet, das dank des geschützten Anschlusssystems einen problemlosen Austausch der Batterien (hot swap) in vollkommener Sicherheit während des Netzbetriebs, gewährleistet. • WENN DAS BATTERIE PACK ABGETRENNT IST, SIND DIE AN DER USV ANGESCHLOSSENEN LASTEN NICHT VOR STROMAUSFALL GESCHÜTZT. - Seite 24 Die Arretierung des Batterie Packs entfernen, dabei die in der Abbildung unten dargestellten Bewegungen ausführen. Das Batterie Pack nach außen herausziehen, wie in der Abbildung unten dargestellt. Beim Herausziehen und Heben des Batterie Packs vorsichtig sein, da es besonders schwer ist. ACHTUNG: Das neue Batterie Pack muss dieselbe Anzahl an Batterien und denselben Batterietyp enthalten (siehe Etikett auf dem Batterie Pack neben dem Verbindungsstecker).
- Seite 25 PROBLEMBEHEBUNGEN Unregelmäßigkeiten im USV-Betrieb sind sehr häufig keine Anzeichen für eine Betriebsstörung, sondern sind lediglich auf allgemeine Ereignisse oder Unachtsamkeit zurückzuführen. Es wird deshalb empfohlen, die nachstehende Tabelle, in der alle häufigen Probleme sowie ihre Ursachen und Lösungsvorschläge aufgeführt sind, aufmerksam zu lesen. PROBLEM MÖGLICHE URSACHE LÖSUNG...
-
Seite 26: Mögliche Ursache
PROBLEM MÖGLICHE URSACHE LÖSUNG DER SUMMER ERZEUGT Die Last unter die Schwelle von 100% reduzieren (oder EINEN DAUERTON DIE AN DIE USV-ANLAGE Benutzerschwelle im Fall von Code A54). DAS DISPLAY ZEIGT EINEN ANGELEGTE LAST IST ZU Wird auf dem Display Lock angezeigt: DIESER CODES AN: A54, GROSS Die Last abtrennen und die USV-Anlage erneut einschalten. -
Seite 27: Alarmcodes
LARM ODES Unter Verwendung eines hochentwickelten Selbstdiagnosesystems ist die USV-Anlage in der Lage, eventuelle Störungen bzw. Defekte, die sich während des gewöhnlichen Betriebs des Geräts ereignen könnten, zu überprüfen und auf dem Display anzuzeigen. Bei Vorliegen eines Problems meldet die USV-Anlage das Ereignis und zeigt auf dem Display den Code und den Typ des aktiven Alarms an (FAULT bzw. - Seite 28 Aktive Befehle: Zeigt das Vorliegen eines aktiven Fernbedienungsbefehls an. CODE BESCHREIBUNG Fernbedienungsbefehl 1 (Einschalten / Ausschalten) Fernbedienungsbefehl 2 (Lastversorgung nur über das Netz) Fernbedienungsbefehl 3 (Einschalten / Ausschalten) Batterie-Test läuft Den Meldungen des Typs LOCK (Ausfälle) geht gewöhnlich eine Alarmmeldung voraus und sie bewirken wegen Ihrer Schwere das Abschalten des Inverters und die Versorgung der Last über die Bypassleitung (dieser Vorgang ist bei Ausfällen wegen starker und andauernder Überlasten und Ausfall wegen Kurzschluss ausgeschlossen).
- Seite 29 28 / 15.5 31.5 / 16.5 Weitere Details zu den technischen Daten finden Sie auf unserer Webseite www.riello-ups.com @ Nennlast, Nennspannung von 220 Vac, Batterie wird geladen Um die Ausgangsspannung im angegebenen Präzisionsbereich zu halten, kann es sich als notwendig erweisen, nach einer längeren Betriebszeit eine erneute Kalibrierung vornehmen zu müssen.
- Seite 30 BATTERIE BOX MODELLE JSDH072-NPA- JSDH072-NPM- Nennspannung der Batterie [Vdc] 72Vdc Abmessungen L x B x H [mm] 87 x 625 x 450 Gewicht [Kg] Das Symbol „-“ steht für einen alphanumerischen Code für internen Gebrauch Ist die USVmit einer Batterie Box verbunden, wird ein Derating der aktiven Höchstleistung von PF 0,9 auf PF 0,8 durchgeführt.
