Blindnietmuttern Gewindedorne und Mundstücke komplett
M3
Gewindedorn für Blindnietmuttern M3
Mundstück komplett für Gewindedorn M3
M4
Gewindedorn für Blindnietmuttern M4
Mundstück komplett für Gewindedorn M4
M5
Gewindedorn für Blindnietmuttern M5
Mundstück komplett für Gewindedorn M5
M6
Gewindedorn für Blindnietmuttern M6
Mundstück komplett für Gewindedorn M6
M8
Gewindedorn für Blindnietmuttern M8
Mundstück komplett für Gewindedorn M8
M10
Gewindedorn für Blindnietmuttern M10
Mundstück komplett für Gewindedorn M10
M12
Gewindedorn für Blindnietmuttern M12
Mundstück komplett für Gewindedorn M12
5. Schrauben sie den Gewindedorn auf die Verbindungshülse [bis zum
Anschlag] und drehen Sie diese dann zurück, so dass die flachen Seiten
der Sechskantschraube des Gewindedorns und der Verbindungshülse
übereinstimmen.
6. Schieben Sie nun das Mundstück auf den Sechskant des Gewindedorns und der
Verbindungshülse.
7. Schrauben Sie das Mundstück auf die Verbindungshülse
8. Einstellen Mundstück für Blindnietmuttern:
Die Blindnietmutter auf den Gewindedorn aufschrauben bis der Gewindedorn
bündig, oder einen Gewindegang an der Hülse übersteht. Nun das Mundstück
gegen den Setzkopf der Blindnietmuttern drehen bis es anschlägt. An dieser
Position nun mit der Gegenmutter kontern.
9. Einstellen Mundstück für Blindnietschrauben:
Stellen sie das Mundstück so ein, dass ein Abstand von ca. 1 mm zwischen
Innengewindedorn und der Innenseite des Mundstücks entsteht. Gehen sie hierzu
folgendermaßen vor: Schrauben Sie das Mundstück bis zum Gegenanschlag auf
den Innengewindedorn und drehen sie es dann um ein oder zwei Umdrehungen
zurück. An dieser Position nun mit der Gegenmutter kontern. Einstellung
Standardhub wie folgt:
16
Ersatzteilnummer
04D1400103
04S1400323
04D1400104
04S1400324
04D1400105
04S1400325
04D1400106
04S1400326
04D1400108
04S1400328
04D1400110
04S1400330
04D1400112
04S1400332
Blindnietmutter
M3
M4
Standardhub [mm]
1,5
2

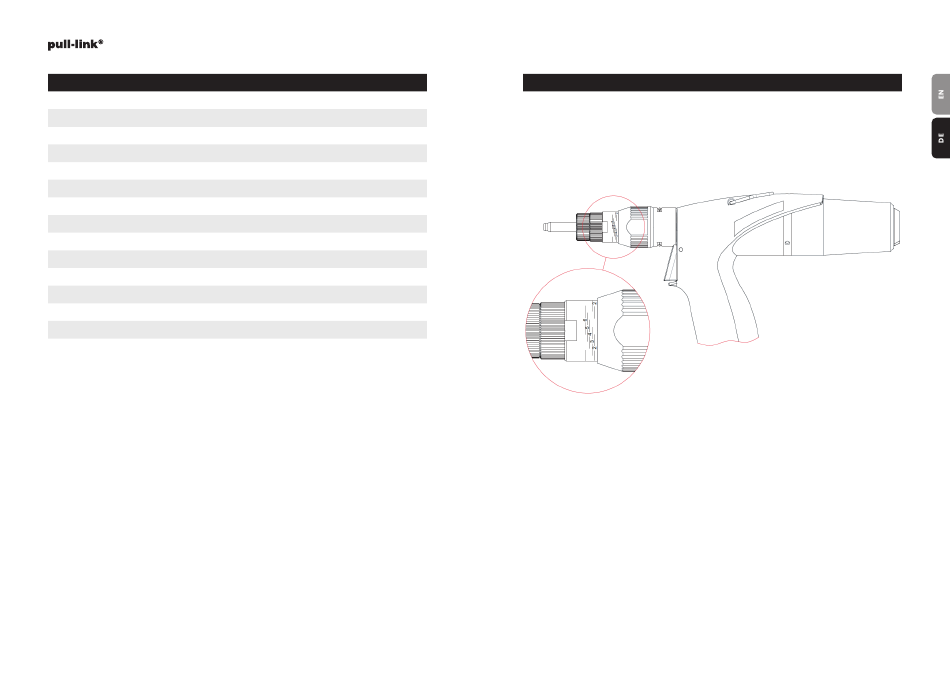

Um den Hub einzustellen, drehen Sie die Hülse am Vordergehäuse, die Hubwerte
sind auf der Skala am Vordergehäuse in mm angegeben, und der Kante der
Abdeckhülse. Zu sehen auf der folgenden Abbildung:
10. Verbinden Sie das Setzgerät mit der Druckluftquelle.
11. Prüfen Sie das Hand-Schiebeventil [Hauptventil 2.1] am Setzgerät. Alle Setzgeräte
unserer AS-SERIE können zur Überprüfung, oder kurzzeitigen Abschaltung der
Absaugeinrichtung schnell von der Druckluft getrennt werden. Schalten Sie
dieses mit dem Schieberegler ein, um das Setzgerät benutzen zu können. Mit
dem Revolversystem können Sie den Druckluftanschluss 360 Grad in jede
Position bewegen.
12. Drücken Sie die Blindnietmutter [Blindnietschraube] gegen den Gewindedorn,
der Rechtslauf wird eingeschaltet und die Blindnietmutter automatisch
aufgespindelt bis zum Anschlag am Mundstück. Blindnietmutter
[Blindnietschraube] leicht führen, nicht verkanten.
13. Stecken Sie die aufgespindelte Blindnietmutter [Blindnietschraube] in das
vorbereitete Loch.
14. Drücken Sie den Abzugshebel [Drücker], um die Blindnietmutter
[Blindnietschraube] mit dem eingestellten Hub zu setzen.
AS-4
M5
M6
M8
M10
M12
2,5
3
4
5
6
17
