PAUSCH
MONTAGE

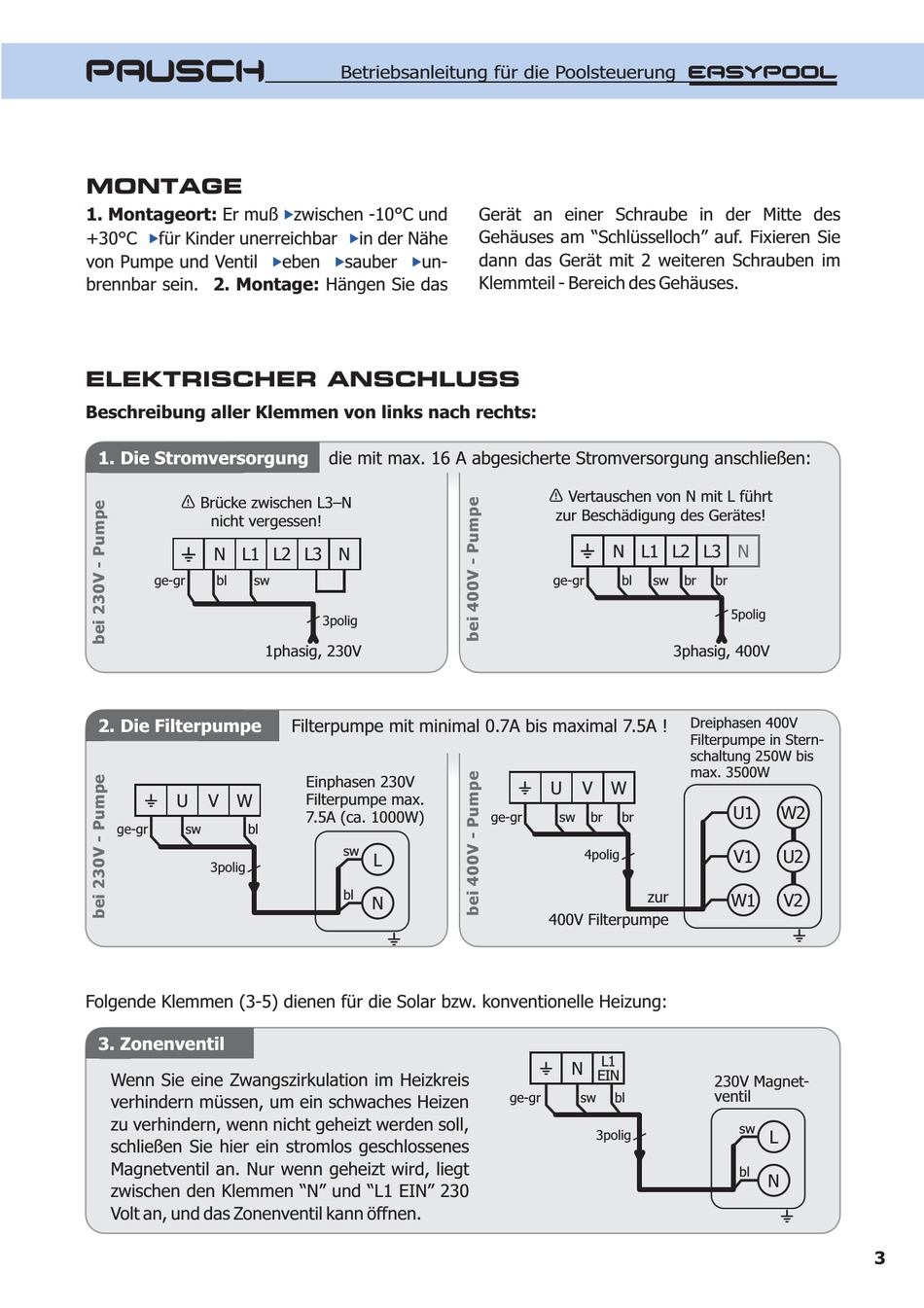

1. Montageort:
Er muß zwischen -10°C und
¦
+30°C
für Kinder unerreichbar
von Pumpe und Ventil
brennbar sein.
2. Montage:
ELEKTRISCHER ANSCHLUSS
Beschreibung aller Klemmen von links nach rechts:
1. Die Stromversorgung
Ç Brücke zwischen L3–N
nicht vergessen!
¡
N
L1
ge-gr
bl
sw
2. Die Filterpumpe
¡
U
V
W
bl
ge-gr
sw
3polig
Folgende Klemmen (3-5) dienen für die Solar bzw. konventionelle Heizung:
3. Zonenventil
Wenn Sie eine Zwangszirkulation im Heizkreis
verhindern müssen, um ein schwaches Heizen
zu verhindern, wenn nicht geheizt werden soll,
schließen Sie hier ein stromlos geschlossenes
Magnetventil an. Nur wenn geheizt wird, liegt
zwischen den Klemmen "N" und "L1 EIN" 230
Volt an, und das Zonenventil kann öffnen.
Betriebsanleitung für die Poolsteuerung EASYPOOL
¦
¦
in der Nähe
¦
¦
¦
eben
sauber
un-
Hängen Sie das
die mit max. 16 A abgesicherte Stromversorgung anschließen:
L2
L3
N
3polig
1phasig, 230V
Filterpumpe mit minimal 0.7A bis maximal 7.5A !
Einphasen 230V
Filterpumpe max.
7.5A (ca. 1000W)
sw
L
bl
N
¡
Gerät an einer Schraube in der Mitte des
Gehäuses am "Schlüsselloch" auf. Fixieren Sie
dann das Gerät mit 2 weiteren Schrauben im
Klemmteil - Bereich des Gehäuses.
Ç Vertauschen von N mit L führt
zur Beschädigung des Gerätes!
¡
N
L1
ge-gr
bl
sw
¡
U
V
W
ge-gr
sw
br
br
4polig
zur
400V Filterpumpe
L1
¡
N
EIN
ge-gr
sw
bl
3polig
L2
L3
N
br
br
5polig
3phasig, 400V
Dreiphasen 400V
Filterpumpe in Stern-
schaltung 250W bis
max. 3500W
U1
W2
V1
U2
W1
V2
¡
230V Magnet-
ventil
sw
L
bl
N
¡
3
