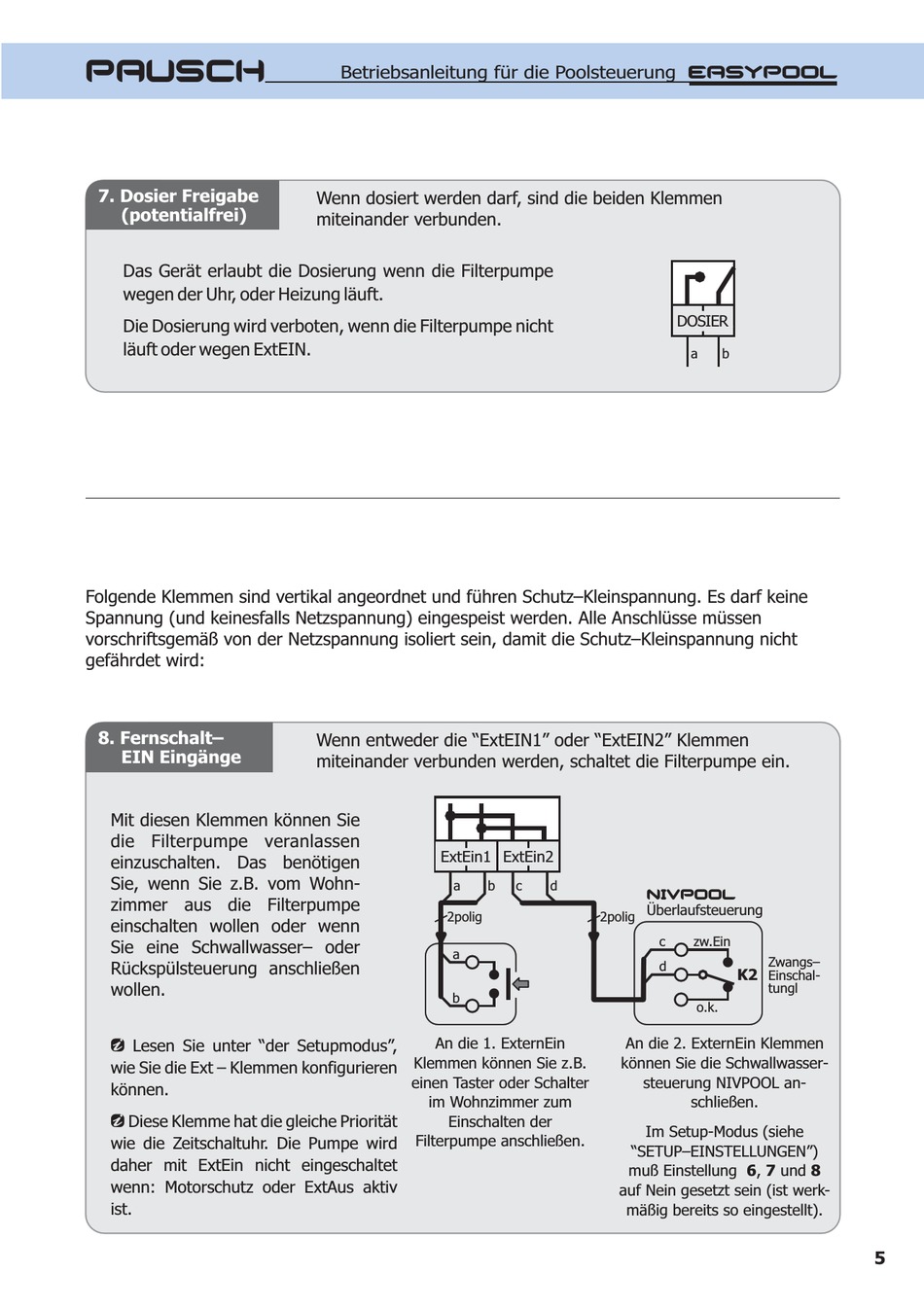

7. Dosier Freigabe

(potentialfrei)
Das Gerät erlaubt die Dosierung wenn die Filterpumpe
wegen der Uhr, oder Heizung läuft.
Die Dosierung wird verboten, wenn die Filterpumpe nicht
läuft oder wegen ExtEIN.
Folgende Klemmen sind vertikal angeordnet und führen Schutz–Kleinspannung. Es darf keine
Spannung (und keinesfalls Netzspannung) eingespeist werden. Alle Anschlüsse müssen
vorschriftsgemäß von der Netzspannung isoliert sein, damit die Schutz–Kleinspannung nicht
gefährdet wird:
8. Fernschalt–
EIN Eingänge
Mit diesen Klemmen können Sie
die Filterpumpe veranlassen
einzuschalten. Das benötigen
Sie, wenn Sie z.B. vom Wohn-
zimmer aus die Filterpumpe
einschalten wollen oder wenn
Sie eine Schwallwasser– oder
Rückspülsteuerung anschließen
wollen.
¤
Lesen Sie unter "der Setupmodus",
wie Sie die Ext – Klemmen konfigurieren
können.
¤
Diese Klemme hat die gleiche Priorität
wie die Zeitschaltuhr. Die Pumpe wird
daher mit ExtEin nicht eingeschaltet
wenn: Motorschutz oder ExtAus aktiv
ist.
Betriebsanleitung für die Poolsteuerung EASYPOOL
Wenn dosiert werden darf, sind die beiden Klemmen
miteinander verbunden.
Wenn entweder die "ExtEIN1" oder "ExtEIN2" Klemmen
miteinander verbunden werden, schaltet die Filterpumpe ein.
GND
ExtEin1 ExtEin1 ExtEin2
a b
2polig
a
b
An die 1. ExternEin
Klemmen können Sie z.B.
einen Taster oder Schalter
im Wohnzimmer zum
Einschalten der
Filterpumpe anschließen.
GND
ExtEin2
c d
NIVPOOL
Überlaufsteuerung
2polig
c
d
An die 2. ExternEin Klemmen
können Sie die Schwallwasser-
steuerung NIVPOOL an-
Im Setup-Modus (siehe
"SETUP–EINSTELLUNGEN")
muß Einstellung
auf Nein gesetzt sein (ist werk-
mäßig bereits so eingestellt).
DOSIER DOSIER
a b
zw.Ein
Zwangs–
K2
Einschal-
tungl
o.k.
schließen.
6 7 , und 8
