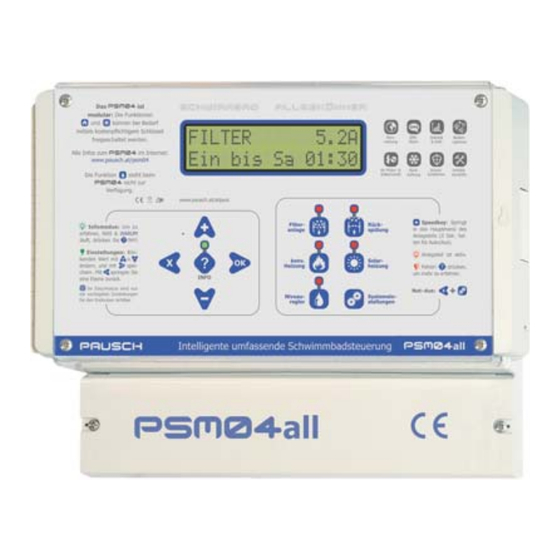

Pausch PSM04all Handbuch Für Den Benutzer

Umfassende intelligente schwimmbadsteuerung
Vorschau ausblenden Andere Handbücher für PSM04all:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
„

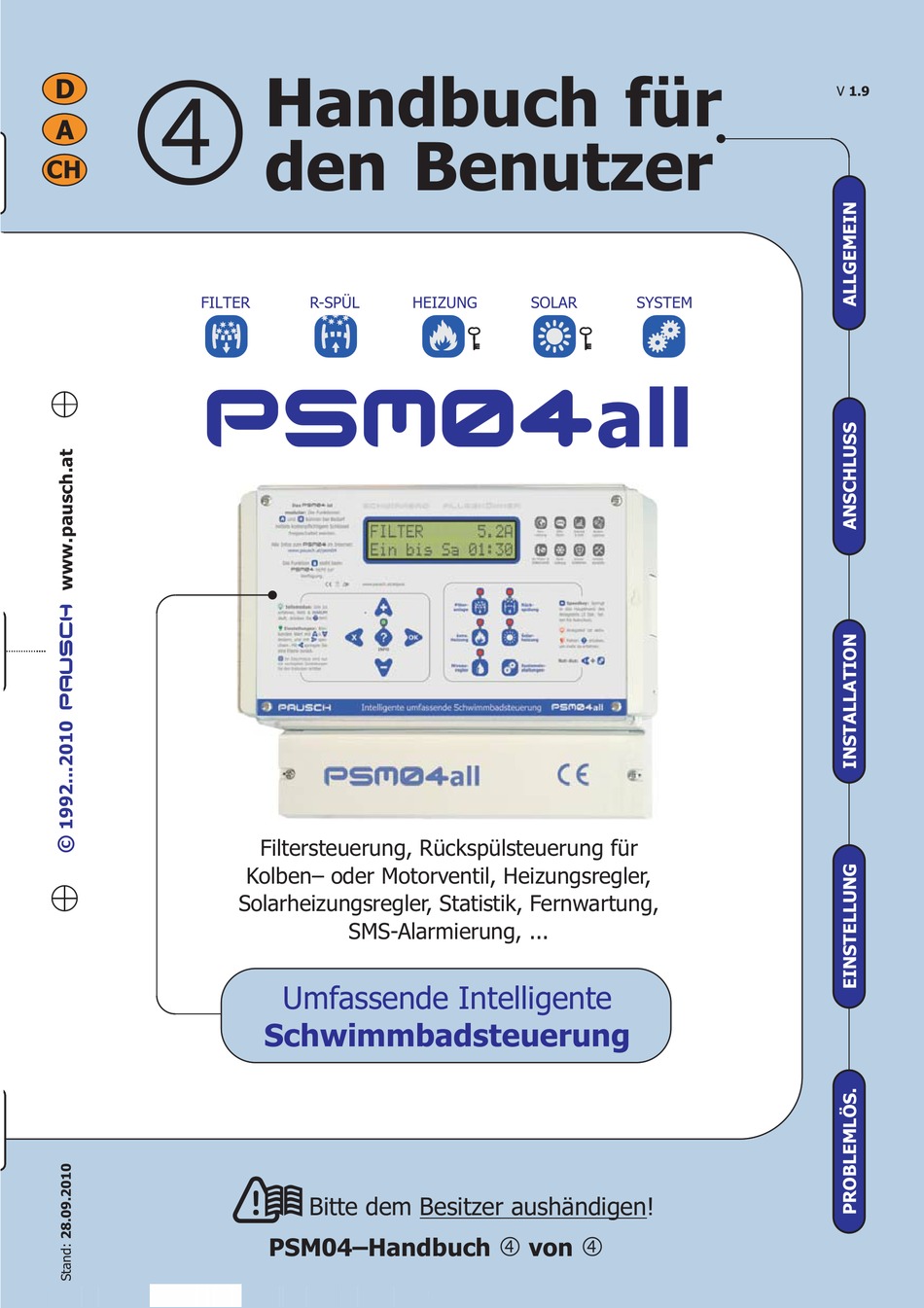

PAUSCH
„
PSM04
Benutzerhandbuch
für die Poolsteuerung
all
Handbuch für
D
V 1.9
A
den Benutzer
CH
FILTER
R-SPÜL
HEIZUNG
SOLAR
SYSTEM
PSM04all
Filtersteuerung, Rückspülsteuerung für
Kolben– oder Motorventil, Heizungsregler,
Solarheizungsregler, Statistik, Fernwartung,
SMS-Alarmierung, ...
Umfassende Intelligente
Schwimmbadsteuerung
?
Bitte dem
Besitzer aushändigen
!
„
„
PSM04–Handbuch
von

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pausch PSM04all

Inhaltszusammenfassung für Pausch PSM04all

  • Seite 1 „ PSM04 Benutzerhandbuch für die Poolsteuerung Handbuch für V 1.9 den Benutzer FILTER R-SPÜL HEIZUNG SOLAR SYSTEM PSM04all Filtersteuerung, Rückspülsteuerung für Kolben– oder Motorventil, Heizungsregler, Solarheizungsregler, Statistik, Fernwartung, SMS-Alarmierung, ... Umfassende Intelligente Schwimmbadsteuerung Bitte dem Besitzer aushändigen „ „ PSM04–Handbuch...

  • Seite 2: Fernwartung

    Die Einstellungen im PSM04 sind logisch zusammengefasst – also strukturiert. Diese Struktur finden Sie hier grafisch dargestellt. AKTIVIERUNG VON FUNKTIONEN: Beim PSM04all zahlen Sie nur die Funktionen, die Sie ben tigen. Daher m ssen Sie einen ö ü passenden Schl ssel erwerben, um den Heizungs– bzw. Solarregler freischalten zu k nnen.

  • Seite 3: Inhaltsverzeichnis

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung INHALT DIESER ANLEITUNG: So ist dieses Handbuch aufgebaut: Allgemeines Tipp Fernbedienteil POOLTERM ....3 Fernbedienteil POOLTERM ....15 Wichtige § Hinweise ......4 Hauptfunktionen des PSM04 ....4 Menüstruktur Bedienmodi ........5 Menüstruktur im Easy–Modus .....16 Prinzip der Bedienung ......5...

  • Seite 4: Wichtige § Hinweise

    PAUSCH zurückgesendet wer- dernste Schwimmbadsteuerung . Sie ist ein- den, ersetzt oder repariert PAUSCH die Teile kos- fach zu bedienen und integriert folgende tenlos, die als fehlerhaft angesehen werden. Das Funktionen: Vorangegangene gilt als einzige Entschädigung des Käufers und ersetzt alle anderen ausdrück-...

  • Seite 5: Bedienmodi

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung Prinzip gilt immer: FERNWARTUNG & ALARMIERUNG: Informiert Sie oder Ihre Schwimmbadfirma Info–Modus: selbstständig z.B. über SMS oder Modem Wenn Sie wissen wollen, was das PSM04 wenn es Probleme gibt. Oder Sie verwenden gerade macht inklusive der Begründung, ein Bedienterminal um das PSM04 von der Õ...

  • Seite 6: Einstellungen

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung EINSTELLUNGEN FILTERPUMPE Die Filterpumpe dient zum Zirkulieren des Auf den folgenden Seiten sind alle Tasten- Schwimmbadwassers durch den Filter. Oft drücke beschrieben die nötig sind um die auch zum Transportieren von Wärme für die wichtigsten Einstellungen durchzuführen.

  • Seite 7: Filter Permanent Einschalten

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung RÜCKSPÜLUNG (hier blinkt der momentane Wert) Ã ¿ 3. Drücken Sie so oft die oder Taste, bis Die Rück– und Klarspülung dient zum Regene- die Option “Aus” erscheint. rieren und Waschen des Filtermediums. Sie muss von Zeit zu Zeit durchgeführt werden.

  • Seite 8: Rückspülung Jetzt Händisch Starten

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung Bad entleeren: Zweck: Wenn Sie Wasser zeitgesteuert aus Ô 2. Drücken Sie die –Taste. dem Bad ablassen wollen. Dazu benötigen Sie ein funktionstüchtiges 4/6–Wege Motorventil. Bei Verwendung (hier blinkt der momentan aktive Wert) eines Kolbenventils ist diese Funktion nicht verfügbar.

  • Seite 9: Konventionelle Heizung

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung KONVENTIONELLE 8. Sie können auch jederzeit während der Count–Down läuft das Entleeren mit der HEIZUNG –Taste abbrechen. Das PSM04 kann die Zentralheizung, Fernwärme, Gasheizung oder Elektroheizung usw. ansteuern um eine minimale Schwimm- badwasser–Temperatur zu gewährleisten.

  • Seite 10: Heizung Permanent Einschalten

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung Ô Minimale Schwimmbadtem- 2. Drücken Sie die –Taste. peratur einstellen: (hier blinkt der momentane Wert) Zweck: Hier stellen Sie die Schwimmbad- Ã ¿ 3. Drücken Sie so oft die oder Taste, bis wassertemperatur ein. Wenn die Temperatur die Option “Aus”...

  • Seite 11: Solarheizung Auf Automatik Schalten

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung SOLARHEIZUNG 1. Drücken Sie die –Taste. kann die Sonne zum Heizen des PSM04 Schwimmbades nutzen. Ô Sie können diese kostenlose 2. Drücken Sie die –Taste. Energie auch mit einer konventionellen Heizung kombinieren: Die konventionelle Heizung wird immer nur dann verwendet, (hier blinkt der momentane Wert) wenn nicht genug Sonnenenergie zur Verfügung steht um...

  • Seite 12: Maximale Schwimmbadtemperatur

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung Filterpumpe, die nicht eingeschaltet werden kann, usw.). Sie Õ sehen den Grund, wenn Sie die –Taste drücken. Die Heizung kann sich auch selbstständig nach 8 Stunden wieder in den Automatikmodus zurückschalten (=Sicherheitsfunk- tion).

  • Seite 13: System

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung SYSTEM Ô 2. Drücken Sie die –Taste. Hier können Sie das gesamte aus- PSM04 schalten und die Statistik abfragen sowie den à ¿ 3. Drücken Sie die oder Taste, bis die Bedienmodus umschalten.

  • Seite 14: Datum Des Letzten Statistikresets

    Poolsteuerung Tipp : Alle Statistikeinträge sind im PSM04 – Handbuch “Einstellungen” genau erklärt. Sie ¿ 3. Drücken Sie die –Taste . können es auch unter www.pausch.at/ PSM04 herunterladen. Ô 4. Drücken Sie die –Taste. Ô 5. Drücken Sie die –Taste.

  • Seite 15: Tipp

    Ve r t r i e b . S c h w i m m b a d e l e k t r o n i k u n d Made in Austria by PAUSCH GmbH, Fernwirktechnik, Wählgeräte, SMS–Alarmierung. A- 2 4 4 1...

  • Seite 16: Menüstruktur

    PAUSCH „ PSM04 Benutzerhandbuch für die Poolsteuerung MENÜSTRUKTUR Easymodus sind lediglich diese Einstellungen erreichbar FILT Filter FILT Speed–Taste: Auto-Aus-Hand Filterpumpe auf Automatik, Abschalten oder Dauerbetrieb stellen. Rückspülung SP L Speed–Taste: Ü SPÜL Auto-Aus-Start Filterregeneration auf Auto oder Aus stellen oder jetzt händisch starten.
