Max. Schaltstrom Filterpumpe........................ 3 * 5A (220V o. 380V)
Max. Schaltstrom Heizpumpe ........................ 1 * 5A
Motorschutz Auslösestrombereich ................. ca. 0,4 ... 5,0 A
Min. Schaltuhr Gangreserve........................... ca. 1h
Max. Schaltuhr Gangfehler............................. ca. 1sek / Tag
Arbeitstemperaturbereich ............................... -10°C ... +30°C

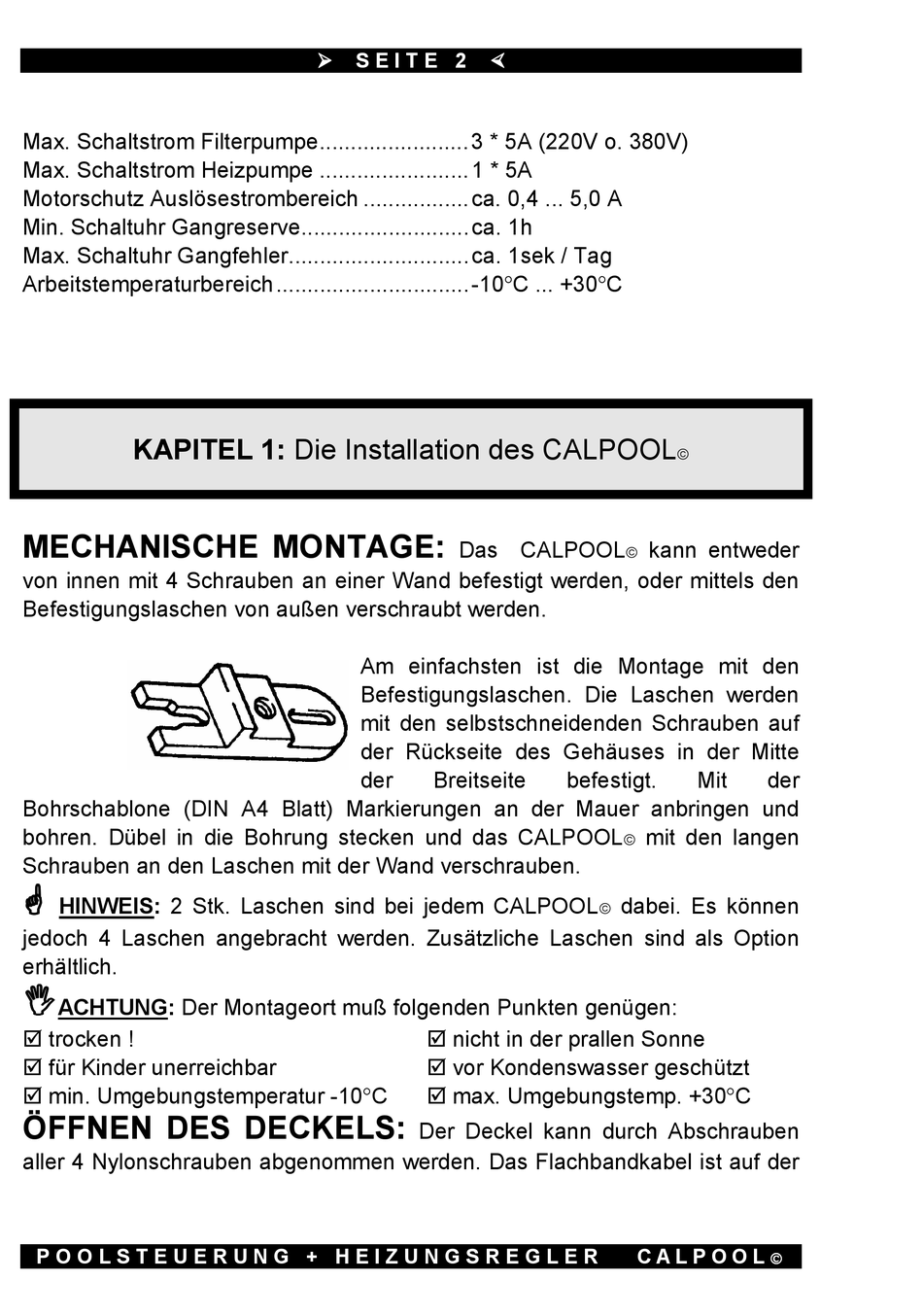

KAPITEL 1: Die Installation des CALPOOL
MECHANISCHE MONTAGE:
von innen mit 4 Schrauben an einer Wand befestigt werden, oder mittels den
Befestigungslaschen von außen verschraubt werden.
Bohrschablone (DIN A4 Blatt) Markierungen an der Mauer anbringen und
bohren. Dübel in die Bohrung stecken und das CALPOOL
Schrauben an den Laschen mit der Wand verschrauben.
HINWEIS: 2 Stk. Laschen sind bei jedem CALPOOL
jedoch 4 Laschen angebracht werden. Zusätzliche Laschen sind als Option
erhältlich.
ACHTUNG: Der Montageort muß folgenden Punkten genügen:
trocken !
für Kinder unerreichbar
min. Umgebungstemperatur -10°C
ÖFFNEN DES DECKELS:
aller 4 Nylonschrauben abgenommen werden. Das Flachbandkabel ist auf der
P O O L S T E U E R U N G + H E I Z U N G S R E G L E R
S E I T E 2
Das CALPOOL
Am einfachsten ist die Montage mit den
Befestigungslaschen. Die Laschen werden
mit den selbstschneidenden Schrauben auf
der Rückseite des Gehäuses in der Mitte
der
Breitseite
nicht in der prallen Sonne
vor Kondenswasser geschützt
max. Umgebungstemp. +30°C
Der Deckel kann durch Abschrauben
kann entweder
befestigt.
Mit
mit den langen
dabei. Es können
C A L P O O L
der
