P O O L S T E U E R U N G + H E I Z U N G S R E G L E R
ANWENDUNG:

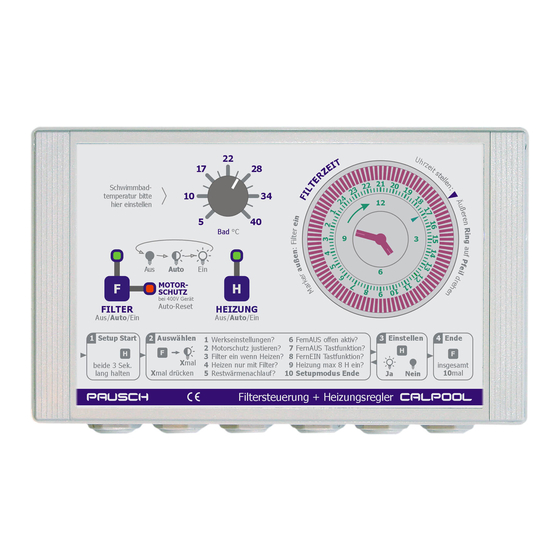

Unser
CALPOOL
ist
eine
elektronische
Filtersteuerung mit integriertem Temperaturregler. Sie wird vorwiegend für
geheizte Schwimmbäder mit Einphasen (220V) oder Dreiphasen-Filterpumpen
(380V) eingesetzt. Der elektronische Motorschutzschalter ist für Dreiphasen-
Filterpumpen zwischen 0,35A (170W = 0.23PS) und 4,5A (2500W = 3.35PS)
verwendbar.
LEISTUNGSMERKMALE:
☺ Hochwertige Elektronik in einem kompakten Gehäuse.
☺ Trotzdem viel Platz für die Verdrahtung im Gehäuse.
☺ Elektronischer Motorschutz erkennt Phasenausfälle und Überlast.
☺ Er ist für kleine wie auch für große Pumpen geeignet.
☺ Quarzschaltuhr mit 6 Tagesprogrammen und ca. 2h Gangreserve.
☺ Exakter Temperaturregler mit Restwärme-Nachlauf.
☺ Einstellbare Filter - Heizungsverriegelung.
☺ Trockenlaufschutz (Rückspülsteuerung) ist anschließbar.
FUNKTION:
Das CALPOOL
erfüllt 3 Funktionen:
1) Die Filterpumpe wird von der Schaltuhr automatisch geschaltet.
2) Die Filterpumpe (380V) wird elektronisch überwacht und geschützt.
3) Die eingestellte Badetemperatur wird konstant gehalten.
TECHNISCHE DATEN:
Abmessungen:............................................... 20 * 15,5 * 10 cm
Bohrabstand bei Laschenbefestigung............ 22,5 cm
Netzversorgung ............................................. 220V ... 240V / 50Hz
Werbung
Verwandte Anleitungen für Pausch CALPOOL
Inhaltszusammenfassung für Pausch CALPOOL
- Seite 1 ☺ Exakter Temperaturregler mit Restwärme-Nachlauf. ☺ Einstellbare Filter - Heizungsverriegelung. ☺ Trockenlaufschutz (Rückspülsteuerung) ist anschließbar. FUNKTION: Das CALPOOL erfüllt 3 Funktionen: 1) Die Filterpumpe wird von der Schaltuhr automatisch geschaltet. 2) Die Filterpumpe (380V) wird elektronisch überwacht und geschützt.
- Seite 2 Rückseite des Gehäuses in der Mitte Breitseite befestigt. Bohrschablone (DIN A4 Blatt) Markierungen an der Mauer anbringen und bohren. Dübel in die Bohrung stecken und das CALPOOL mit den langen Schrauben an den Laschen mit der Wand verschrauben.
- Seite 3 Gerät nicht ungeschützt im Freien montieren. Nicht der prallen Sonne aussetzen. Das Gerõt entspricht nicht der Schutzklasse III. KLEMMEN-BEZEICHNUNG: Im Innern des CALPOOL befinden sich Schraubklemmen mit folgender Beschriftung und Bedeutung: Anschluß der Filterpumpe: Eine 3phasen Pumpe (380V)
- Seite 4 Trockenlaufschutz angeschlossen werden. Wenn die beiden Klemmen nicht miteinander verbunden sind, ist die CALPOOL Stromversorgung unterbrochen alle Relais im CALPOOL werden abgeschaltet. An diesen beiden Klemmen wird der Temperaturfühler zur Messung der Beckentemperatur angeschlossen. Der Beckenfühler muß vor der Heizung bzw. dem Wärmetauscher angebracht werden, sodaß...
- Seite 5 S E I T E 5 Am letzten Klemmblock ganz rechts wird die Heizung angeschlossen. Die - Klemme ist mit dem Nulleiter verbunden. Wenn das CALPOOL die Heizung einschaltet, liegt an der Klemme " " die Phase L1 (220v), sonst liegt L1 an der Klemme "...
- Seite 6 S E I T E 6 ANSCHLUßPLAN: Mit 1phasen Filterpumpe und Motorventil. INBETRIEBNAHME: Das CALPOOL haben Sie jetzt fertig angeschlossen. Bitte überprüfen Sie nochmals, ob auch wirklich alles richtig verdrahtet wurde. Bitte gehen sie die nächsten Punkte Schritt für Schritt durch: (1) Stellen Sie den HAUPTSCHALTER auf AUS.
- Seite 7 Umstecken eines Jumpers im CALPOOL können Sie die Heiz-Filter-Verriegelung lösen oder setzen. Um Änderungen vorzunehmen, öffnen Sie das CALPOOL . Am Deckel ist ein kleiner Print untergebracht. Oben rechts liegt der Jumper, der 2 der 3 Stifte verbindet.
- Seite 8 Abschaltzeit eingestellt werden. Durch mehrmaliges Drücken auf können alle 6 Ein- und Ausschaltzeiten programmiert werden. BEISPIEL: Folgendes Programmbeispiel können Sie für Ihr CALPOOL gleich verwenden: Sie wollen, daß von 10:00 Uhr bis 14:00 Uhr und von 21:00 Uhr bis 22:00 Uhr die Filterpumpe läuft.
- Seite 9 S E I T E 9 einstellen. Wenn Sie jetzt 20 Sekunden warten, springt die Anzeige wieder zur Uhrzeit zurück. HINWEIS: Durch mehrmaliges Drücken der Taste können Sie sich das Programm anschauen und prüfen. HINWEIS: Programm löschen: Taste solange drücken bis das zu löschende Programmbild erscheint.
- Seite 10 S E I T E 10 Einzelprg. löschen mehrmals drücken bis zu löschende Programm= nummer erscheint. kurz drücken. Die Ein - und Ausschaltzeiten müssen getrennt gelöscht werden. Manuell schalten kurz drücken der Schaltzustand ändert sich. Permanent schalt. zwei Sek. halten "P:er"...
- Seite 11 Normalstellung. In der AUS Stellung bleibt die Heizung auch dann ausgeschaltet, wenn die eingestellte Temperatur unterschritten wird. Urlaub, Geld sparen, Testzwecke, ... LEISTUNGSMERKMAL: Der Temperaturregler im CALPOOL nutzt die Restwärme im Wärmetauscher. Wenn die Heizung abgeschaltet wird, läuft die Filterpumpe trotzdem noch ca.
- Seite 12 Der elektronische Motorschutz überwacht die Stromaufnahme der 3phasen Filterpumpe. Wenn die Pumpe überlastet wird (Motor Windungsschluß, steckt, Lagerfehler, ...), nimmt sie mehr Strom auf. Die Elektronik im CALPOOL erkennt das, schaltet die Pumpe vom Netz weg und verhindert eine Überhitzung. Ein Phasenausfall (Fehler beim E-Werk, ...) wird auch erkannt.
- Seite 13 S E I T E 13 KAPITEL 3: Fehlerbehebung Jedes CALPOOL das unser Werk verläßt, ist gewissenhaft geprüft worden. , Sollte etwas nicht richtig funktionieren, hilft Ihnen dieses Kapitel sicher weiter NETZ - Lampe Das CALPOOL Prüfen Sie mit einer Prüflampe, ob ...
- Seite 14 Lagerdefek angesprochen. überlastet geben Sie die Pumpe zum Service. Wenn die Pumpe nach dem RESET brummt, kann auch ein Phasenausfall vorliegen. HINWEIS: Wenn die CALPOOL Stromversorgung nach einer Unterbrechung wiederhergestellt wird, kann in seltenen Fällen der Motorschutz fälschlicherweise auslösen.
- Seite 15 ALLE RECHTE VORBEHALTEN KEIN ANPRUCH AUF VOLTÄNIGKEIT COPYRIGHT 1992 bis 1994 bei PAUSCH GmbH P O O L S T E U E R U N G + H E I Z U N G S R E G L E R C A L P O O L ...
- Seite 16 S E I T E 16 P O O L S T E U E R U N G + H E I Z U N G S R E G L E R C A L P O O L ...
