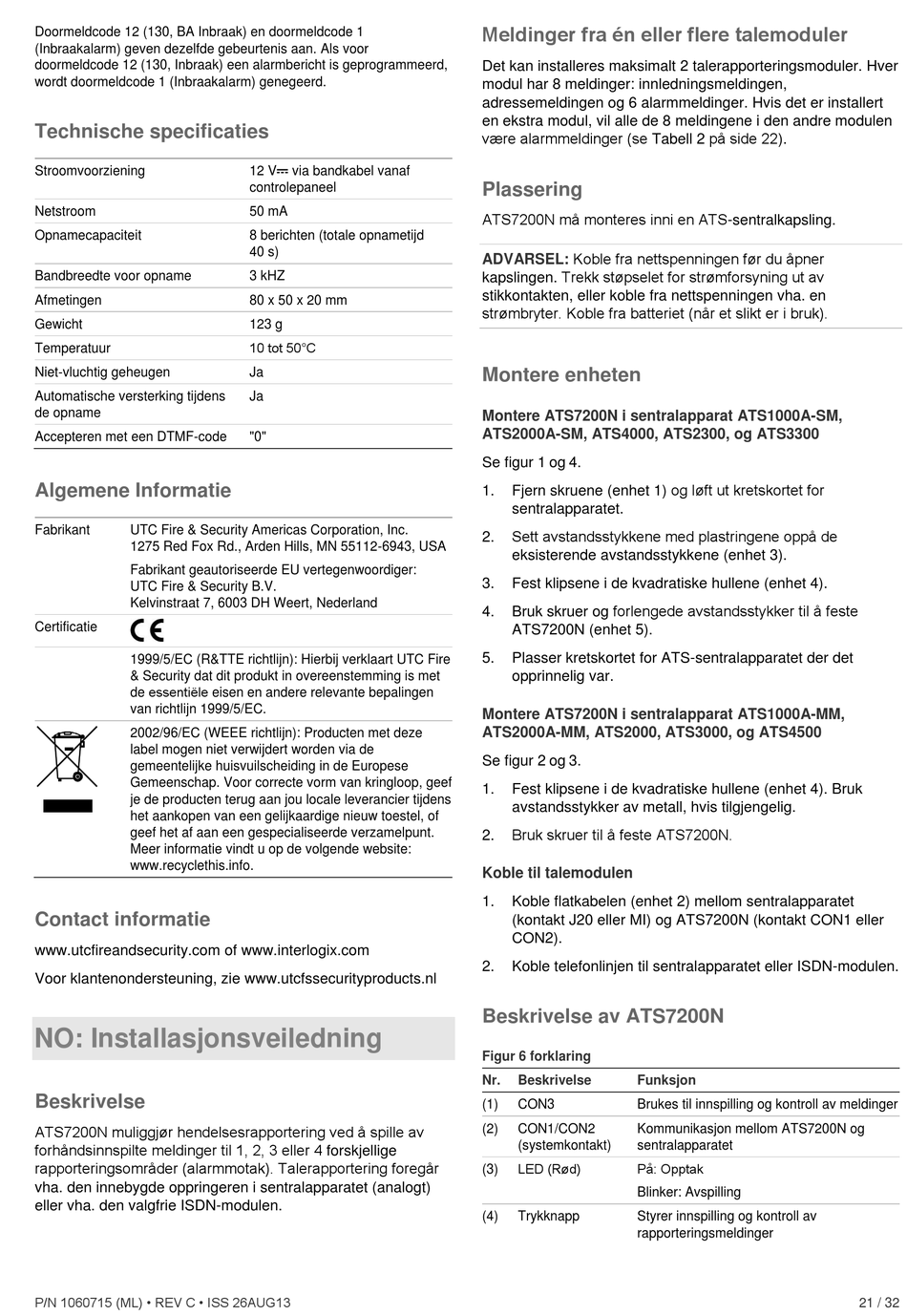

Doormeldcode 12 (130, BA Inbraak) en doormeldcode 1
(Inbraakalarm) geven dezelfde gebeurtenis aan. Als voor
doormeldcode 12 (130, Inbraak) een alarmbericht is geprogrammeerd,
wordt doormeldcode 1 (Inbraakalarm) genegeerd.
Technische specificaties
Stroomvoorziening
Netstroom
Opnamecapaciteit
Bandbreedte voor opname
Afmetingen
Gewicht
Temperatuur
Niet-vluchtig geheugen
Automatische versterking tijdens
de opname
Accepteren met een DTMF-code
Algemene Informatie
Fabrikant
UTC Fire & Security Americas Corporation, Inc.
1275 Red Fox Rd., Arden Hills, MN 55112-6943, USA
Fabrikant geautoriseerde EU vertegenwoordiger:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Nederland
Certificatie
1999/5/EC (R&TTE richtlijn): Hierbij verklaart UTC Fire
& Security dat dit produkt in overeenstemming is met
de essentiële eisen en andere relevante bepalingen
van richtlijn 1999/5/EC.
2002/96/EC (WEEE richtlijn): Producten met deze
label mogen niet verwijdert worden via de
gemeentelijke huisvuilscheiding in de Europese
Gemeenschap. Voor correcte vorm van kringloop, geef
je de producten terug aan jou locale leverancier tijdens
het aankopen van een gelijkaardige nieuw toestel, of
geef het af aan een gespecialiseerde verzamelpunt.
Meer informatie vindt u op de volgende website:
www.recyclethis.info.
Contact informatie
www.utcfireandsecurity.com of www.interlogix.com
Voor klantenondersteuning, zie www.utcfssecurityproducts.nl
NO: Installasjonsveiledning
Beskrivelse
ATS7200N muliggjør hendelsesrapportering ved å spille av
forhåndsinnspilte meldinger til 1, 2, 3 eller 4 forskjellige
rapporteringsområder (alarmmotak). Talerapportering foregår
vha. den innebygde oppringeren i sentralapparatet (analogt)
eller vha. den valgfrie ISDN-modulen.
P/N 1060715 (ML) • REV C • ISS 26AUG13
12 V via bandkabel vanaf
controlepaneel
50 mA
8 berichten (totale opnametijd
40 s)
3 kHZ
80 x 50 x 20 mm
123 g
10 tot 50°C
Ja
Ja
"0"
Meldinger fra én eller flere talemoduler
Det kan installeres maksimalt 2 talerapporteringsmoduler. Hver
modul har 8 meldinger: innledningsmeldingen,
adressemeldingen og 6 alarmmeldinger. Hvis det er installert
en ekstra modul, vil alle de 8 meldingene i den andre modulen
være alarmmeldinger (se Tabell 2 på side 22).
Plassering
ATS7200N må monteres inni en ATS-sentralkapsling.
Koble fra nettspenningen før du åpner
ADVARSEL:
kapslingen. Trekk støpselet for strømforsyning ut av
stikkontakten, eller koble fra nettspenningen vha. en
strømbryter. Koble fra batteriet (når et slikt er i bruk).
Montere enheten
Montere ATS7200N i sentralapparat ATS1000A-SM,
ATS2000A-SM, ATS4000, ATS2300, og ATS3300
Se figur 1 og 4.
Fjern skruene (enhet 1) og løft ut kretskortet for
1.
sentralapparatet.
Sett avstandsstykkene med plastringene oppå de
2.
eksisterende avstandsstykkene (enhet 3).
3.
Fest klipsene i de kvadratiske hullene (enhet 4).
Bruk skruer og forlengede avstandsstykker til å feste
4.
ATS7200N (enhet 5).
5.
Plasser kretskortet for ATS-sentralapparatet der det
opprinnelig var.
Montere ATS7200N i sentralapparat ATS1000A-MM,
ATS2000A-MM, ATS2000, ATS3000, og ATS4500
Se figur 2 og 3.
1.
Fest klipsene i de kvadratiske hullene (enhet 4). Bruk
avstandsstykker av metall, hvis tilgjengelig.
Bruk skruer til å feste ATS7200N.
2.
Koble til talemodulen
1.
Koble flatkabelen (enhet 2) mellom sentralapparatet
(kontakt J20 eller MI) og ATS7200N (kontakt CON1 eller
CON2).
2.
Koble telefonlinjen til sentralapparatet eller ISDN-modulen.
Beskrivelse av ATS7200N
Figur 6 forklaring
Nr.
Beskrivelse
Funksjon
(1)
CON3
Brukes til innspilling og kontroll av meldinger
(2)
CON1/CON2
Kommunikasjon mellom ATS7200N og
(systemkontakt)
sentralapparatet
LED (Rød)
På: Opptak
(3)
Blinker: Avspilling
(4)
Trykknapp
Styrer innspilling og kontroll av
rapporteringsmeldinger
21 / 32
