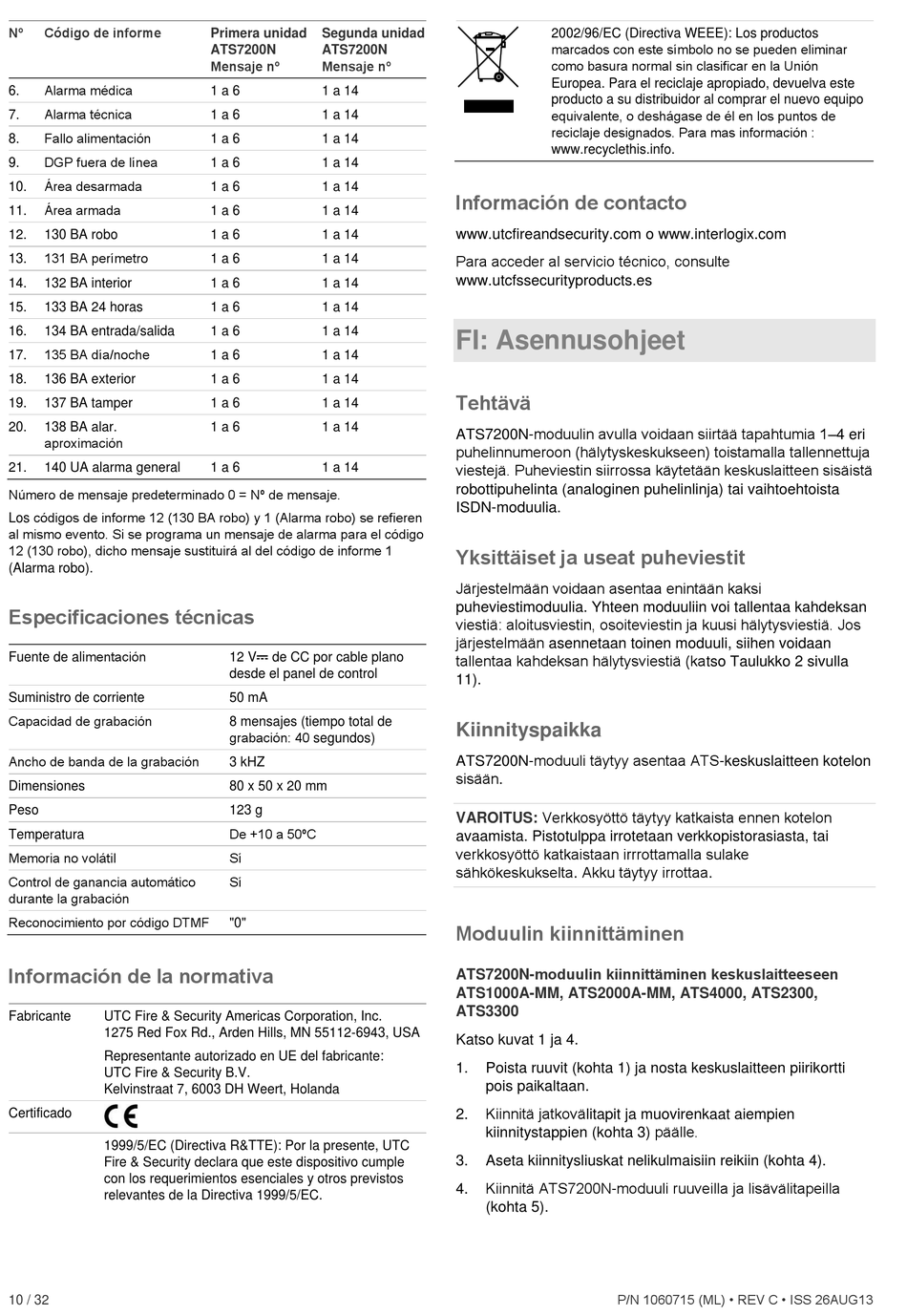

Nº Código de informe
Alarma médica
6.
Alarma técnica
7.
Fallo alimentación
8.
DGP fuera de línea
9.
Área desarmada
10.
Área armada
11.
12. 130 BA robo
131 BA perímetro
13.
14. 132 BA interior
15. 133 BA 24 horas
16. 134 BA entrada/salida
135 BA día/noche
17.
18. 136 BA exterior
19. 137 BA tamper
20. 138 BA alar.
aproximación
21. 140 UA alarma general
Número de mensaje predeterminado 0 = Nº de mensaje.
Los códigos de informe 12 (130 BA robo) y 1 (Alarma robo) se refieren
al mismo evento. Si se programa un mensaje de alarma para el código
12 (130 robo), dicho mensaje sustituirá al del código de informe 1
(Alarma robo).
Especificaciones técnicas
Fuente de alimentación
Suministro de corriente
Capacidad de grabación
Ancho de banda de la grabación
Dimensiones
Peso
Temperatura
Memoria no volátil
Control de ganancia automático
durante la grabación
Reconocimiento por código DTMF
Información de la normativa
Fabricante UTC Fire & Security Americas Corporation, Inc.
1275 Red Fox Rd., Arden Hills, MN 55112-6943, USA
Representante autorizado en UE del fabricante:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Holanda
Certificado
1999/5/EC (Directiva R&TTE): Por la presente, UTC
Fire & Security declara que este dispositivo cumple
con los requerimientos esenciales y otros previstos
relevantes de la Directiva 1999/5/EC.
10 / 32
Primera unidad Segunda unidad
ATS7200N ATS7200N
Mensaje nº Mensaje nº
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
1 a 6 1 a 14
12 V de CC por cable plano
desde el panel de control
50 mA
8 mensajes (tiempo total de
grabación: 40 segundos)
3 kHZ
80 x 50 x 20 mm
123 g
De +10 a 50ºC
Sí
Sí
"0"
2002/96/EC (Directiva WEEE): Los productos
marcados con este símbolo no se pueden eliminar
como basura normal sin clasificar en la Unión
Europea. Para el reciclaje apropiado, devuelva este
producto a su distribuidor al comprar el nuevo equipo
equivalente, o deshágase de él en los puntos de
reciclaje designados. Para mas información :
www.recyclethis.info.
Información de contacto
www.utcfireandsecurity.com o www.interlogix.com
Para acceder al servicio técnico, consulte
www.utcfssecurityproducts.es
FI: Asennusohjeet
Tehtävä
ATS7200N-moduulin avulla voidaan siirtää tapahtumia 1–4 eri
puhelinnumeroon (hälytyskeskukseen) toistamalla tallennettuja
viestejä. Puheviestin siirrossa käytetään keskuslaitteen sisäistä
robottipuhelinta (analoginen puhelinlinja) tai vaihtoehtoista
ISDN-moduulia.
Yksittäiset ja useat puheviestit
Järjestelmään voidaan asentaa enintään kaksi
puheviestimoduulia. Yhteen moduuliin voi tallentaa kahdeksan
viestiä: aloitusviestin, osoiteviestin ja kuusi hälytysviestiä. Jos
järjestelmään asennetaan toinen moduuli, siihen voidaan
tallentaa kahdeksan hälytysviestiä (katso Taulukko 2 sivulla
11).
Kiinnityspaikka
ATS7200N-moduuli täytyy asentaa ATS-keskuslaitteen kotelon
sisään.
Verkkosyöttö täytyy katkaista ennen kotelon
VAROITUS:
avaamista. Pistotulppa irrotetaan verkkopistorasiasta, tai
verkkosyöttö katkaistaan irrrottamalla sulake
sähkökeskukselta. Akku täytyy irrottaa.
Moduulin kiinnittäminen
ATS7200N-moduulin kiinnittäminen keskuslaitteeseen
ATS1000A-MM, ATS2000A-MM, ATS4000, ATS2300,
ATS3300
Katso kuvat 1 ja 4.
1. Poista ruuvit (kohta 1) ja nosta keskuslaitteen piirikortti
pois paikaltaan.
Kiinnitä jatkovälitapit ja muovirenkaat aiempien
2.
kiinnitystappien (kohta 3) päälle.
3. Aseta kiinnitysliuskat nelikulmaisiin reikiin (kohta 4).
Kiinnitä ATS7200N-moduuli ruuveilla ja lisävälitapeilla
4.
(kohta 5).
P/N 1060715 (ML) • REV C • ISS 26AUG13
