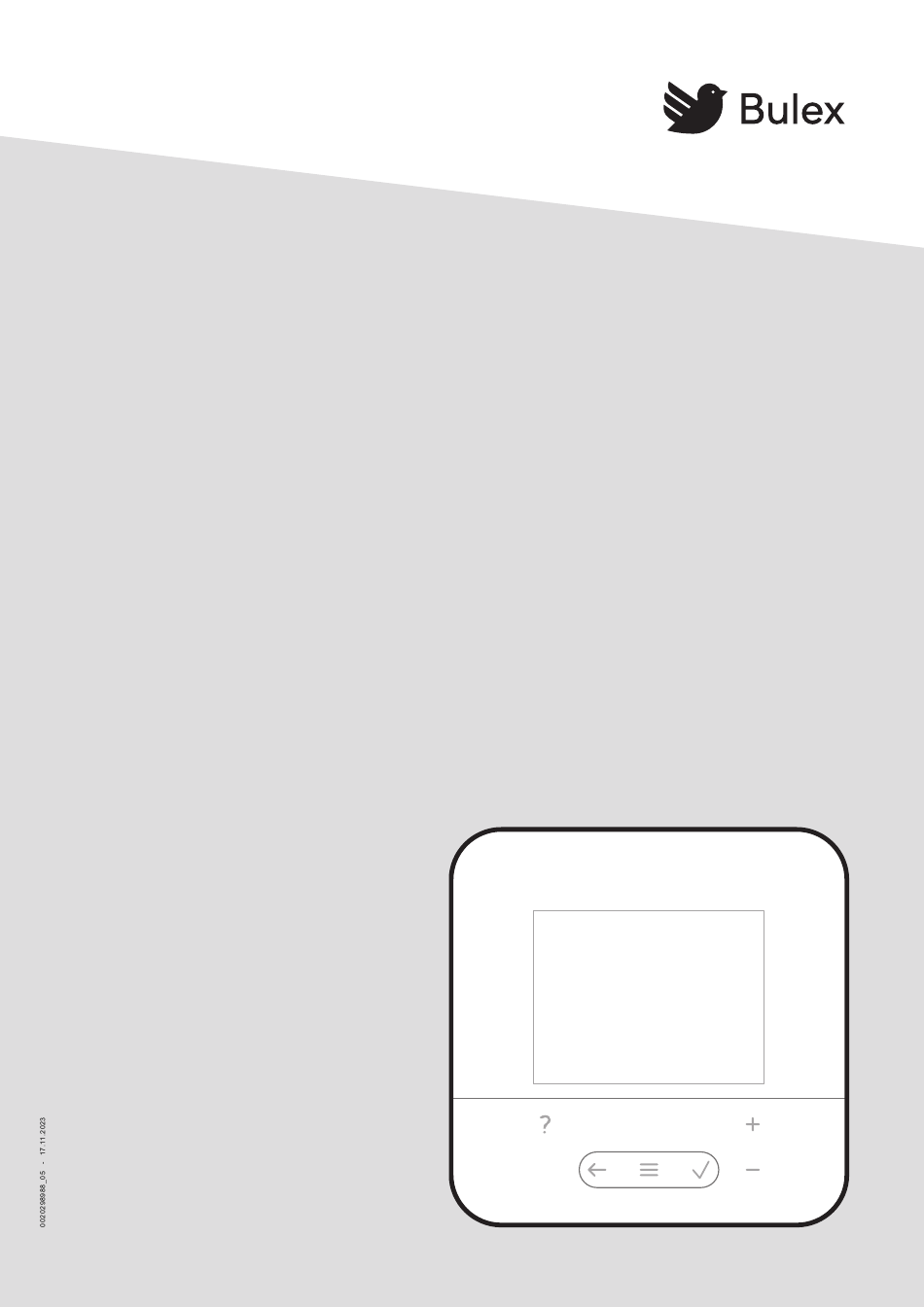

Seite 1 MiPro Sense SRC 720f/3 de Betriebs- und Installationsanleitung fr Notice d’utilisation et d’installation nl Gebruiksaanwijzing en installatiehandleiding...
Seite 2 Betriebs- und Installationsanleitung ....3 Notice d’utilisation et d’installation ....63 Gebruiksaanwijzing en installatiehandleiding ........122...
Seite 3 Betriebs- und Installationsanleitung Batterie wechseln ..........55 -- Außentemperaturfühler tauschen ....56 Inhalt -- Defekten Außentemperaturfühler zerstören.............. 56 Sicherheit ............. 4 Information zum Produkt ........57 Handlungsbezogene Warnhinweise ...... 4 Mitgeltende Unterlagen beachten und Bestimmungsgemäße Verwendung ...... 4 aufbewahren ............57 Allgemeine Sicherheitshinweise ......
Seite 4 Sicherheit Die bestimmungsgemäße Verwendung um- fasst außerdem die Installation gemäß IP- Handlungsbezogene Warnhinweise Code. Klassifizierung der handlungsbezogenen Dieses Produkt kann von Kindern ab 8 Jah- Warnhinweise ren und darüber sowie von Personen mit ver- Die handlungsbezogenen Warnhinweise sind ringerten physischen, sensorischen oder wie folgt mit Warnzeichen und Signalwör- mentalen Fähigkeiten oder Mangel an Er- tern hinsichtlich der Schwere der möglichen...
Seite 5 tung beschrieben, siehe Kapitel "Batterie wechseln". ▶ Laden Sie nicht-wiederaufladbare Batte- rien nicht wieder auf. ▶ Entfernen Sie wiederaufladbare Batterien aus dem Produkt, bevor Sie sie aufladen. ▶ Kombinieren Sie keine unterschiedlichen Batterietypen. ▶ Kombinieren Sie keine neuen und ge- brauchten Batterien.
Seite 6 Produktbeschreibung Voraussetzungen für den Heizbetrieb – Die Außentemperatur muss niedriger sein als die Tempe- Welche Nomenklatur wird verwendet? ratur, die der Fachhandwerker in der Funktion MENÜ | EINSTELLUNGEN | Fachhandwerkerebene | Anla- – Systemregler: statt SRC 720f genkonfiguration | Kreis | AT-Abschaltgrenze: °C ein- –...
Seite 7 – Der Fachhandwerker hat die Funktion MENÜ | EIN- STELLUNGEN | Fachhandwerkerebene | Anlagen- konfiguration | Anlage | Automatisch Kühlen: ak- tiviert. Die Funktion schaltet automatisch zwischen Heiz- und Kühlbetrieb um. Die Funktion hat den Kühl- 24 °C betrieb freigegeben. –...
Seite 8 2.12 Heizkurve einstellen 2.13 Display, Bedienelemente und Symbole Außentemperatur °C Vorlaufsolltemperatur °C Die Abbildung zeigt die möglichen Heizkurven von 0,1 bis 2.13.1 Bedienelemente 4.0 für eine Raumsolltemperatur 20 °C. Wenn z. B. die Heiz- kurve 0.4 ausgewählt ist, dann wird bei einer Außentempe- –...
Seite 9 Flüsterbetrieb aktiv 0020298988_05 Betriebs- und Installationsanleitung...
Seite 10 2.14 Bedien- und Anzeigefunktionen Hinweis Die in diesem Kapitel beschriebenen Funktionen stehen nicht für alle Systemkonfigurationen zur Verfügung. Um das Menü aufzurufen, drücken Sie 2 x 2.14.1 Menüpunkt REGELUNG MENÜ REGELUNG Zone Heizen Modus: Manuell Ununterbrochenes Halten der Wunschtemperatur Wunschtemperatur: °C Was bedeuten die verschiedenen Temperaturen? (→...
Seite 11 Wochenplaner Bis zu 12 Zeitfenster sind pro Tag einstellbar Innerhalb der Zeitfenster wird die Vorlaufsolltemp., Wunsch: °C herangezogen. Außerhalb der Zeitfenster wird die Vorlaufsolltemp., Absenk: °C herangezogen oder der Heizkreis ist ausgeschaltet. Bei einer Vorlaufsolltemp., Absenk: °C = 0 °C ist der Frostschutz nicht mehr gewährleistet.
Seite 12 2.14.2 Menüpunkt INFORMATION MENÜ INFORMATION Ext. Leistungsreduzierung: Anzeige, ob vom Energieversorgungsunternehmen ein Signal zur Leistungsreduzierung ihrer Anlage aktiv, inaktiv oder nicht verfüg- bar ist. Status Ext. Energiemanager: Aktiv bedeutet: Der externe Energiemanager hat die Regelung übernommen. Der Systemregler zeigt eine reduzierte Auswahl von Funkitonen an.
Seite 13 Serialnummer Identifikation des Produkts. Die 7. bis 16. Ziffer ist die Artikelnum- 2.14.3 Menüpunkt EINSTELLUNGEN MENÜ EINSTELLUNGEN Fachhandwerkerebene Zugangscode eingeben Zugang zur Fachhandwerkerebene, Werkseinstellung: 00 Bei unbekanntem Zugangscode, den Systemregler auf die Werks- einstellung zurücksetzen. Externen Energiemanager beenden Nach Beenden übernimmt der Systemregler seine Regelungsfunk- tion mit seinen ursprünglichen Einstellungen wieder.
Seite 14 Raumtemperatur: K Ausgleich der Temperaturdifferenz zwischen dem gemessenem Wert im Systemregler und dem Wert eines Referenzthermometers im Wohnraum. Außentemperatur: K Ausgleich der Temperaturdifferenz zwischen dem gemessenem Wert im Außentemperatursensor und dem Wert eines Referenz- thermometer im Freien. Werkseinstellungen Der Systemregler setzt alle Einstellungen auf Werkseinstellung zurück und ruft den Installationsassistenten auf.
Seite 15 Alternativpunkt Heizen: °C Sinkt die Außentemperatur unter den eingestellten Wert, schaltet der Systemregler die Wärmepumpe ab und das Zusatzheizgerät erfüllt die Wärmeanforderung im Heizbetrieb. Voraussetzung: In der Funktion Hybridmanager: ist Bivalenzpkt. ausgesucht. Werkseinstellung: Aus Alternativpunkt WW: °C Sinkt die Außentemperatur unter den eingestellten Wert, schaltet der Systemregler die Wärmepumpe ab und das Zusatzheizgerät erfüllt die Wärmeanforderung im Warmwasserbetrieb.
Seite 16 WW + Heizen Das Zusatzheizgerät unterstützt die Wärmepumpe bei der Warm- wasserbereitung und beim Heizen. Vorlauftemperatur Anlage: °C Gemessene Temperatur, z. B. hinter der Hydraulischen Weiche Offset Pufferspeicher: K Bei überschüssigem Strom wird der Pufferspeicher durch die Wär- mepumpe auf die Vorlauftemperatur + eingestelltem Offset aufge- heizt.
Seite 17 Konfiguration FM3: Jede Konfiguration entspricht einer definierten Klemmenbelegung FM3 (→ Kapitel 4.6). Die Klemmenbelegung bestimmt, welche Funktionen die Ein- und Ausgänge besitzen. Konfiguration auswählen, die zur installierten Anlage passt. MA FM5: Funktionbelegung des Multifunktionsausgangs auswählen. MA FM3: Funktionbelegung des Multifunktionsausgangs auswählen. Konfiguration WP-Regelungsmodul MA 2: Funktionbelegung des Multifunktionsausgangs auswählen.
Seite 18 AT-Abschaltgrenze: °C Obergrenze für die Außentemperatur eingeben. Steigt die Außen- temperatur über den eingestellten Wert, deaktiviert der Systemreg- ler den Heizbetrieb. Werkseinstellung: – 21° C bei konventionellem Wärmeerzeuger – 16° C bei Wärmepumpe Vorlaufsolltemp., Wunsch: °C Temperatur für den Festwertkreis auswählen, die innerhalb der Zeitfenster gilt.
Seite 19 Aktiv Anpassung der Vorlauftemperatur in Abhängigkeit von der aktuel- len Raumtemperatur. Erweitert Anpassung der Vorlauftemperatur in Abhängigkeit von der aktuel- len Raumtemperatur. Zusätzlich aktiviert/deaktiviert der System- regler die Zone. – Die Zone wird deaktiviert: aktuelle Raumtemperatur > einge- stellte Raumtemperatur + 2/16 K –...
Seite 20 Legio.schutz Tag: Festlegen an welchen Tagen der Legionellenschutz durchgeführt werden soll. An diesen Tagen wird die Wassertemperatur über 60 °C angehoben. Die Zirkulationspumpe wird eingeschaltet. Die Funkton endet spätestens nach 120 Minuten. Bei aktivierter Funktion Abwesenheit wird der Legionellenschutz nicht durchgeführt. Sobald die Funktion Abwesenheit beendet ist, wird der Legionellenschutz durchgeführt.
Seite 21 Min. Kollektortemperatur: °C Einstellen der miminalen Kollektortemperatur, die für die Einschalt- differenz der Solarladung benötigt wird. Erst wenn die minimale Kollektortemperatur erreicht ist, kann die TD-Regelung starten. Werkseinstellung: 20 °C Entlüftungszeit: min Einstellen des Zeitraums, in der der Solarkreis entlüftet wird. Der Systemregler beendet die Funktion, wenn die vorgegebene Entlüf- tungszeit abgelaufen ist, die Solarkreisschutzfunktion aktiv ist oder die max.
Seite 22 Empfangsstärke Systemregler: Ablesen der Empfangsstärke zwischen Funkempfängereinheit und Systemregler. – 4: Die Funkverbindung ist im akzeptablen Bereich. Wenn die Empfangsstärke < 4 wird, ist die Funkverbindung instabil. – 10: Die Funkverbindung ist sehr stabil. Fernbedienung 1 Fernbedienung 2 Empfangsstärke AT-Sensor: Ablesen der Empfangsstärke zwischen Funkempfängereinheit und Außentemperaturfühler.
Seite 23 ▶ Führen Sie bei Parallelverlegung zu Netzleitungen die -- Elektroinstallation, Montage Kabel gemäß den einschlägigen Vorschriften z.B. auf Kabeltrassen. Hindernisse schwächen die Empfangsstärke zwischen Funk- ▶ Ausnahmen: Bei Wanddurchbrüchen und im Schalt- empfängereinheit und Systemregler bzw. Außentemperatur- kasten ist die Unterschreitung des Mindestabstands ak- fühler.
Seite 24 Außentemperaturfühler montieren 3.5.1 Aufstellort des Außentemperaturfühlers am Gebäude ermitteln ▶ Bestimmen Sie den Aufstellort, der weitgehend den auf- geführten Anforderungen entspricht: – keine ausgesprochen windgeschützte Stelle – keine besonders zugige Stelle – ohne direkte Sonnenbestrahlung – ohne Einfluss von Wärmequellen –...
Seite 25 ◁ 3.5.5 Außentemperaturfühler in Betrieb nehmen Der Installationsassistent wechselt in die Funktion Empfangsstärke Systemregler. und aufstecken Gehen Sie mit dem Systemregler zum ausgesuchten Aufstellort des Außentemperaturfühlers. Schließen Sie auf dem Weg zum Aufstellort des Außentemperaturfühlers alle Türen und Fenster. Betätigen Sie die Aufweck-/ Einschlaftaste an der Oberseite des Geräts, wenn das Display aus ist.
Seite 26 Systemregler montieren Ø 6 Aufstellort des Systemreglers im Gebäude ermit- teln Bestimmen Sie den Aufstellort, der den aufgeführten Anforderungen entspricht. – Innenwand des Hauptwohnraums – Montagehöhe: 1,3 m – ohne direkte Sonnenbestrahlung – ohne Einfluss von Wärmequellen Empfangsstärke des Systemreglers am ausge- suchten Aufstellort ermitteln Befestigen Sie den Gerätehalter gemäß...
Seite 27 -- Einsatz der Funktionsmodule, Systemschema, Inbetriebnahme System ohne Funktionsmodul SRC 720f eBUS Einfache Systeme mit einem direkten Heizkreis benötigen kein Funktionsmodul. System mit Funktionsmodul FM3 FM3 (RED-3) SR 92f SRC 720f eBUS Systeme mit zwei Heizkreisen, die getrennt voneinander geregelt werden müssen, benötigen das Funktionsmodul FM3. Das System ist mit einer Fernbedienung erweiterbar.
Seite 28 System mit Funktionsmodul FM5 FM5 (RED-5) SR 92f SR 92f SRC 720f eBUS Systeme mit 2 oder 3 Heizkreisen benötigen das Funktionsmodul FM5. Das System kann umfassen: – maximal 1 Funktionsmodul FM5 – maximal 2 Fernbedienungen, die in jeden Heizkreis eingebaut werden können –...
Seite 29 Anschlussbelegung Funktionsmodul FM5 R7/8 R9/10 R11/12 N 1 2 N 1 2 N 1 2 230V 230V R7/8 R9/10 R11/12 N 1 2 N 1 2 N 1 2 Sensorklemmen Eingang Relaisklemmen Ausgang Signalklemmen Netzanschluss eBUS-Klemme Bei Anschluss auf Polung achten! Sensorklemmen S6 bis S11: auch Anschluss externer Regler möglich Signalklemmen S12, S13: I = Eingang, O = Ausgang Mischerausgang R7/8, R9/10, R11/12: 1 = offen, 2 = geschlossen...
Seite 30 Konfigura- tion – – – NTC- NTC- NTC- NTC- NTC- NTC- NTC- NTC- NTC- NTC- Spei- Spei- Spei- Spei- Spei- Spei- Solar Spei- Spei- Spei- cher cher cher cher cher cher cher cher cher – – – – – – NTC- NTC- NTC-...
Seite 31 Einstellungen des Systemschema-Codes Die Systeme sind grob nach angeschlossenen Systemkomponenten gruppiert. Jede Gruppierung erhält einen System- schema-Code, den Sie in den Systemregler in der Funktion Systemschema-Code: eintragen müssen. Der Systemregler benötigt den Systemschema-Code, um die systembedingten Funktionen freizuschalten. 4.7.1 Gasheizgerät als Einzelgerät Systemeigenschaft System- schema-...
Seite 32 Systemeigenschaft Systemschema-Code: ohne mit Wärme- Wärme- tauscher tauscher Warmwasserbereitung durch Wärmepumpe und Zusatzheizgerät – Warmwasser-Speichertemperatursensor an Funktionsmodul FM5 anschließen – ohne Funktionsmodul FM5, Warmwasser-Speichertemperatursensor an Wärmepumpenregelungs- modul bzw. Wärmepumpe anschließen Warmwasserbereitung durch Wärmepumpe und Zusatzheizgerät mit einem bivalenten Warmwasserspei- cher –...
Seite 33 Systemschema- System ohne FM5, mit FM3 mit FM5 Konfiguration Code: ohne FM3 solare Warmwasserberei- tung – – Hybridsystem mit Wärmetauscher monoenergetisches Wärmepumpen- system mit Wärmetauscher – – Hybridsystem – – – Hybridsystem mit Wärmetauscher – – – Hybridsystem mit Wärmetauscher –...
Seite 34 Systemschema und Verbindungsschaltplan 4.9.1 Gültigkeit der Systemschemata für Funkregler Alle in dieser Anleitung vorliegenden Systemschemata gel- ten auch für Funkregler, auch wenn in diesem Dokument in den Systemschemata und in den Verbindungsschaltplänen jeweils drahtgebundene, d. h. über eBUS angeschlossene Regler dargestellt sind. Der Unterschied zwischen der Einbindung eines drahtgebun- den Reglers und eines Funkreglers ist beispielhaft auf den beiden folgenden Seiten dargestellt.
Seite 35 4.9.1.1 Beispiel Systemschemata 0020298988_05 Betriebs- und Installationsanleitung...
Seite 36 4.9.1.2 Beispiel Verbindungsschaltpläne Betriebs- und Installationsanleitung 0020298988_05...
Seite 37 4.9.2 Bedeutung der Abkürzungen Abkürzung Bedeutung 9k[x] 3-Wege-Mischer Abkürzung Bedeutung 3-Wege-Mischer Kühlen Wärmeerzeuger Thermostatmischer Zusatzheizgerät Warmwasser Durchflussmesser (Taco-Setter) Zusatzheizgerät Heizung Kaskadenventil Zusatzheizgerät Warmwasser/Heizung Thermometer Luft-Wasser-Wärmepumpe Manometer Außeneinheit Split-Wärmepumpe Rückschlagventil Inneneinheit Split-Wärmepumpe Luftabscheider Umwälzpumpe Wärmeerzeuger Schmutzfänger mit Magnetitabscheider Umwälzpumpe Schwimmbad Solar-/Soleauffangbehälter Speicherladepumpe Wärmetauscher Zirkulationspumpe...
Seite 38 Abkürzung Bedeutung Raumthermostat Signal Kühlung Schnittstelle zum Übertragungsnetzbetreiber Solar yield Solarertragssensor SysFlow Systemtemperatursensor TD1, TD2 Temperatursensor für eine Temperaturdiffe- renzregelung Schalteingang zur Fernsteuerung Trennschaltung mit schaltendem Heizkessel Betriebs- und Installationsanleitung 0020298988_05...
Seite 39 4.9.3 Systemschema 0020184677 4.9.3.1 Einstellung am Systemregler Systemschema-Code: 1 0020298988_05 Betriebs- und Installationsanleitung...
Seite 40 4.9.3.2 Systemschema 0020184677 Betriebs- und Installationsanleitung 0020298988_05...
Seite 41 4.9.3.3 Verbindungsschaltplan 0020184677 0020298988_05 Betriebs- und Installationsanleitung...
Seite 42 4.9.4 Systemschema 0020178440 4.9.4.1 Einstellung am Systemregler Systemschema-Code: 1 Konfiguration FM3: 1 MA FM3: Zirkulationspumpe Kreis 1 / Kreisart: Heizen Kreis 2 / Kreisart: Heizen Zone 1/Zone aktiviert: Ja Zone 2/Zone aktiviert: Ja Betriebs- und Installationsanleitung 0020298988_05...
Seite 43 4.9.4.2 Systemschema 0020178440 0020298988_05 Betriebs- und Installationsanleitung...
Seite 44 4.9.4.3 Verbindungsschaltplan 0020178440 Betriebs- und Installationsanleitung 0020298988_05...
Seite 45 4.9.5 Systemschema 0020280010 4.9.5.1 Besonderheiten des Systems 5: Der Speichertemperaturbegrenzer muss an einer geeigneten Stelle montiert werden, um eine Speichertemperatur über 100 °C zu vermeiden. 4.9.5.2 Einstellungen am Systemregler Systemschema-Code: 1 Konfiguration FM5: 2 MA FM5: Legio.schutzpump. Kreis 1 / Kreisart: Heizen Kreis 1 / Raumaufschaltung: Aktiv oder Erweitert Kreis 2 / Kreisart: Heizen Kreis 2 / Raumaufschaltung: Aktiv oder Erweitert...
Seite 46 4.9.5.4 Systemschema 0020280010 Betriebs- und Installationsanleitung 0020298988_05...
Seite 47 4.9.5.5 Verbindungsschaltplan 0020280010 0020298988_05 Betriebs- und Installationsanleitung...
Seite 48 4.9.6 Systemschema 0020280019 4.9.6.1 Besonderheiten des Systems 5: Der Speichertemperaturbegrenzer muss an einer geeigneten Stelle montiert werden, um eine Speichertemperatur über 100 °C zu vermeiden. 6: Die Wärmeleistung der Wärmepumpe muss an die Größe der Rohrschlange des Warmwasserspeichers angepasst werden. 4.9.6.2 Einstellungen am Systemregler Systemschema-Code: 8 Konfiguration FM5: 2...
Seite 49 4.9.6.4 Systemschema 0020280019 0020298988_05 Betriebs- und Installationsanleitung...
Seite 50 4.9.6.5 Verbindungsschaltplan 0020280019 Betriebs- und Installationsanleitung 0020298988_05...
Seite 51 4.9.7 Systemschema 0020232127 4.9.7.1 Einstellungen am Systemregler Systemschema-Code: 8 4.9.7.2 Einstellungen am Wärmepumpenregelungsmodul MA 2: Zirkulationspumpe 0020298988_05 Betriebs- und Installationsanleitung...
Seite 52 4.9.7.3 Systemschema 0020232127 Betriebs- und Installationsanleitung 0020298988_05...
Seite 53 4.9.7.4 Verbindungsschaltplan 0020232127 0020298988_05 Betriebs- und Installationsanleitung...
Seite 54 ◁ Der Systemregler erhält die Information, dass -- Inbetriebnahme der Kühlbetrieb der Wärmepumpe aktiviert ist. Voraussetzungen zur Inbetriebnahme Navigieren Sie im Systemregler zur Funktion MENÜ | EINSTELLUNGEN | Fachhandwerkerebene | Anla- – Die Montage und Elektroinstallation von Systemregler genkonfiguration | Kreis | Kühlen möglich: und be- und Außentemperatursensor ist abgeschlossen.
Seite 55 Fehlermeldung Im Display erscheint mit dem Text der Fehlermeldung. Fehlermeldungen finden Sie unter MENÜ | EINSTELLUN- GEN | Fachhandwerkerebene | Fehlerhistorie Fehlerbehebung (→ Anhang B.2) Wartungsmeldung Im Display erscheint mit Text der Wartungsmeldung. Wartungsmeldung (→ Anhang) Außentemperaturfühler reinigen ▶ Reinigen Sie die Solarzelle mit einem feuchten Tuch und etwas lösungsmittelfreier Seife.
Seite 56 -- Defekten Außentemperaturfühler zerstören Hinweis Der Außentemperaturfühler hat eine Dunkelgang- reserve von ca. 30 Tagen. In dieser Zeit sendet der defekte Außentemperaturfühler immer noch Funksignale. Befindet sich der defekte Außentem- peraturfühler in der Reichweite der Funkempfän- gereinheit, empfängt die Funkempfängereinheit vom intakten und defekten Außentemperaturfühler Signale.
Seite 57 Information zum Produkt Garantie und Kundendienst 7.6.1 Kundendienst Mitgeltende Unterlagen beachten und aufbewahren Die Kontaktdaten unseres Kundendienst finden Sie unter der auf der Rückseite angegebenen Adresse. ▶ Beachten Sie alle für Sie vorgesehenen Anleitungen, die Komponenten der Anlage beiliegen. Recycling und Entsorgung ▶...
Seite 58 Produktdaten gemäß der EU Verordnung Nr. 7.9.3 Außentemperaturfühler 811/2013, 812/2013 Solarzelle mit Stromversorgung Die jahreszeitbedingte Raumheizungs-Effizienz beinhaltet Energiespeicher bei Geräten mit integrierten, witterungsgeführten Reglern ≈30 Tage Dunkelgangreserve (bei vollem Energie- inklusive aktivierbarer Raumthermostatfunktion immer den speicher) Korrekturfaktor der Reglertechnologieklasse VI. Eine Abwei- 330 V Bemessungsstoßspannung chung der jahreszeitbedingten Raumheizungs-Effizienz ist...
Seite 59 Anhang Störungsbehebung, Wartungsmeldung Störungsbehebung Störung mögliche Ursache Maßnahme Display bleibt dunkel Batterien sind leer Wechseln Sie alle Batterien. (→ Kapitel 6.5) Wenn der Fehler noch vorhanden ist, dann benachrichtigen Sie den Fachhandwerker. Display: Modus Zusatzhei- Wärmepumpe arbeitet nicht Benachrichtigen Sie den Fachhandwerker. zung bei Fehler Wärmepumpe Wählen Sie die Einstellung für den Notbetrieb, bis der Fach- (FHW anrufen), ungenügende...
Seite 60 Fehlerbehebung Code/Bedeutung mögliche Ursache Maßnahme ▶ Kommunikation WP- Kabel defekt Tauschen Sie das Kabel. Regel.modul unterbrochen ▶ Steckverbindung nicht korrekt Prüfen Sie die Steckverbindung. F.511 ▶ Signal Außentemperatursen- Außentemperatursensor defekt Tauschen Sie den Außentemperatursensor aus. sor ungültig F.521 ▶ Kommunikation Wärme- Kabel defekt Tauschen Sie das Kabel.
Seite 61 Code/Bedeutung mögliche Ursache Maßnahme ▶ Konfiguration FM5 MA nicht Falsche Auswahl der Kompo- Wählen Sie die Komponente in der Funktion MA FM5 aus, die korrekt nente für den MA zu der angeschlossenen Komponente am Multifunktionsaus- gangs des FM5 passt. F.1263 ▶...
Seite 62 Stichwortverzeichnis Störungen................54 Systemregler aufstecken, auf den Gerätehalter....26 Systemregler, Aufstellort ermitteln ........26 Artikelnummer ..............57 Artikelnummer ablesen............57 Unterlagen................57 Aufstecken, Außentemperaturfühler auf den Wandsockel ... 25 Voraussetzungen zur Inbetriebnahme der Heizungs- Aufstecken, Systemregler auf den Gerätehalter ....26 anlage..................
