- HoTT
Verbinden Sie den Telemetrie Ausgang der Weiche mit dem Sensor Ein-
gang des Empfängers mithilfe eines handelsüblichen Uni-Patchkabels.
Wählen Sie im Telemetrie Menü Ihres Sender das „Electric Air Modul" aus.
- Jeti
Verbinden Sie den Telemetrie Ausgang der Weiche mit dem „Ext" Eingang
des Empfängers mithilfe eines handelsüblichen Uni-Patchkabels. Auf Ih-
rem Sender Display erscheint jetzt „PowerBox" und Sie können die 4 Werte
auf Ihrem Display anordnen.

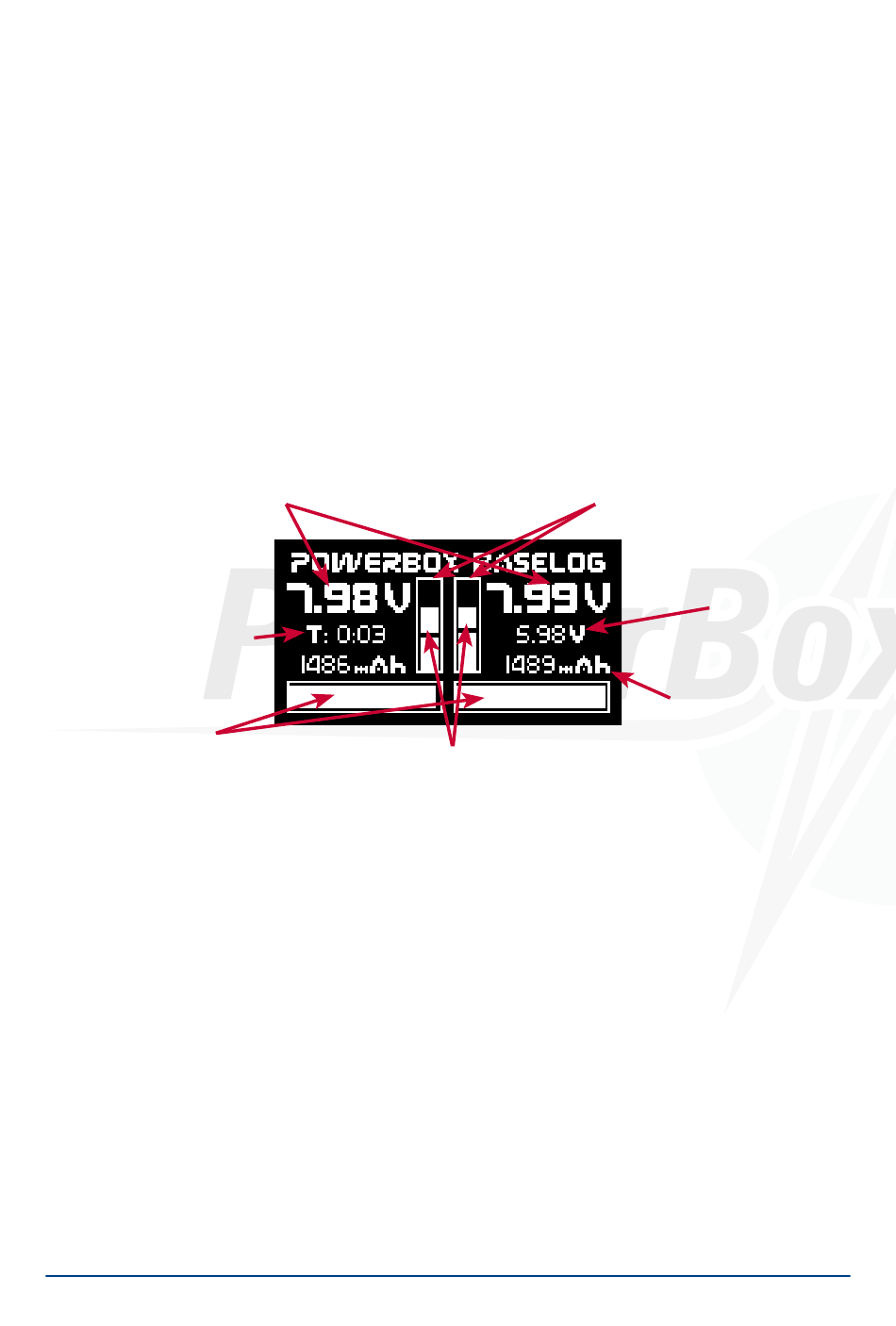

f) Erklärung der Display Parameter
Digitale Spannungsanzeige,
Akku 1 und Akku 2
Zeit, beginnend nach
dem letzten RESET
Graphische Füll-
standsanzeige,
Akku 1 und Akku 2
- Digitale Spannungsanzeige:
Diese hochgenaue Anzeige zeigt den Spannungswert der am Eingang der
Weiche anliegt.
- Graphische Spannungsanzeige:
Hier erkennen Sie durch die graphische Darstellung auf einen Blick die
Spannungslage der Akkus. Die Skalierung ist so gewählt, dass die Akkus
ab dem unteren Drittel geladen werden sollen. Ist kein Balken mehr zu se-
hen, ist ein sicherer Flugbetrieb nicht mehr möglich.
- Minimalwertspeicher:
Der Minimalwertspeicher bildet sich als schmaler schwarzer Bereich in
der graphischen Spannungsanzeige ab. Auf einen Blick ist so zu erkennen
wie weit ein Spannungseinbruch der Akkus während des Fluges stattge-
funden hat. Sollte dieser Spannungseinbruch mehr als die Hälfte der Ska-
8
Minimalwert Speicher
PowerBox-Systems − World Leaders in RC Power Supply Systems
Graphische Spannungsanzeige,
Akku 1 und Akku 2
Ausgangsspannung
Digitale Anzeige
für die Restkapazität
Eingestellte
in mAh
