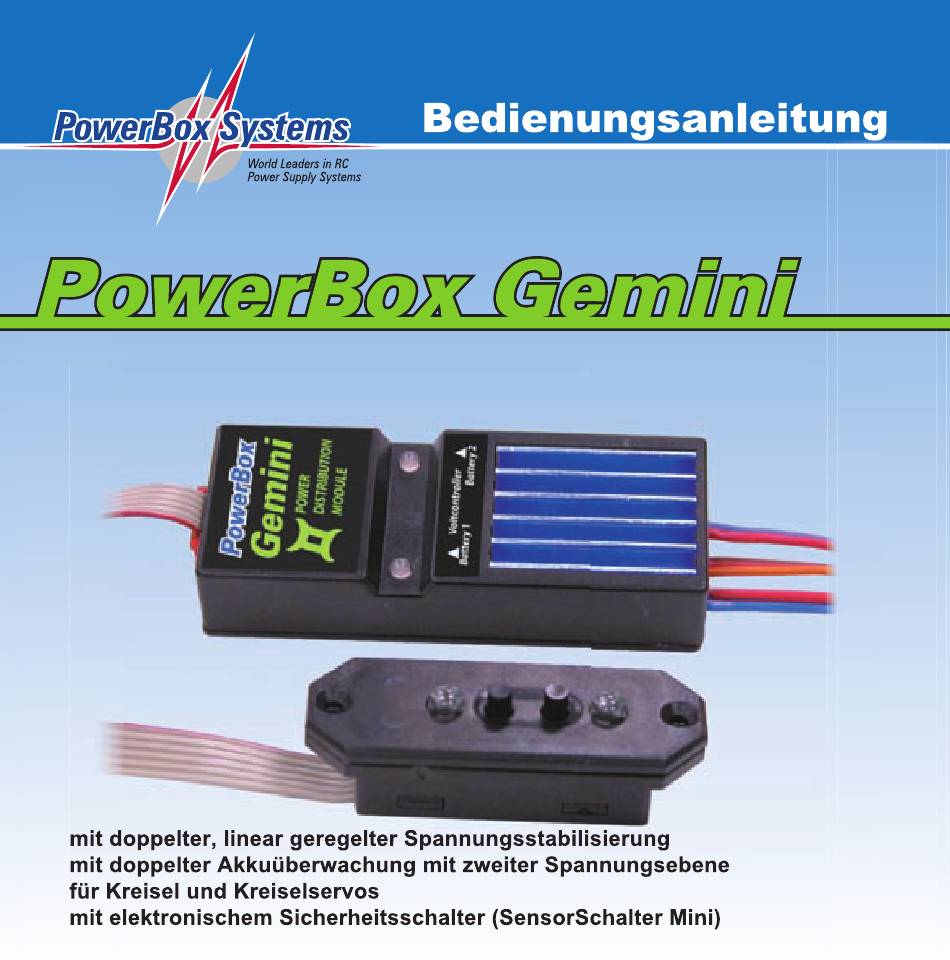

- Seite 1 Bedienungsanleitung RowerBox Systems Leaders in RC power SupplySystems mit doppelter, linear geregelter Spannungsstabilisierung mit doppelter Akkuüberwachung mit zweiter Spannungsebene für Kreisel Kreiselservos mit elektronischem Sicherheitsschalter (SensorSchalter Mini)
- Seite 2 stueJsAs xoæennod...
- Seite 3 5,90 Volt für Empfänger und Servos zur Verfügung und ist damit für alle Arten von Akkus verwendbar Das besondere an der PowerBox Gemini ist die zweite stabilisierte Spannungs ebene mit 5,5 Volt die für die Spannungsversorgung eines Kreisels und des...
- Seite 4 Sie nicht. Auch nicht jeder Akku ist zu 100% gleich Weisen Ihre Akkus nach mehreren Flügen leicht unterschiedlich eingeladene Kapazitäten auf, ist es für Sie der äußere Beweis dafür, dass tatsächlich zwei voneinander unabhängige Systeme in Ihrer PowerBox Gemini arbeiten -22-...
-
Seite 5: Spannungswächternzur Überprüfung Der Leistungsfähigkeit Der Beiden Akkus
Regelung empfehlen uneingeschränkt die PowerBox Gemini für den Einsatz in Verbindung mit 2,4 Ghz Empfänger aller Hersteller. Alle 2,4 Ghz Empfänger habe eine „Unart" gemeinsam, bricht die notwendige Versorgungsspannung ein, dauert der interne Eigenreset relativ lange. Durch die zwei leistungsfähigen... - Seite 6 Dies ist eine, für die Aussagekraft einer Spannungsübenvachung, sehr wichtige Einrichtung. Die Akkus zeigen damit nicht nur in einem kurzen Test, Z.B. vor einem Flug, ihre Leistungsfähigkeit, sondern werden in einem Langzeittest (die gesamte Flugzeit) auf ihre Leistung hin geprüft Abrufen können Sie den Minimalwertspeicher nach jedem...
- Seite 7 War die PowerBox Gemini vor dem Anstecken der Akkus ausgeschaltet bleibt Sie ausgeschaltet beim Anstecken Akkus. 1st die PowerBox Gemini eingeschaltet, bleibt sie für immer eingeschaltet, auch wenn die Akkus abziehen, Oder wenn im Fluge eine kurze Oder längere Unterbrechung stattfindet.
- Seite 8 Das dritte, orange/rot/braune Servokabel stecken Sie an den Empfängerausgang der den Kreisel und das Kreiselservo Oder auch jede andere Funktion steuert_ Es Wird damit nur der Impuls dieses Kanals abgegriffen und weitergeleitet. Am anderen Ende der PowerBox Gemini, unmittelbar neben dem roten Stecker für SensorSchaIter, finden Anschluss für Kreisel.
- Seite 9 Modell sind beidseitig zwei Senkkopfbohrungen eingelassen. Der mitgelieferte Befestigungsrahmen hilft Ihnen den Schalter im Modell auch ohne eingeklebte Brettchen sicher zu befestigen Flachkabel Anschluss Befestigungs- an die PowerBox Gemini schraube Schalttaste Akku Zwei rote, super- Das gleichzeitige helle LEDs Drücken...
- Seite 10 Akku überprüfen Sie mit einem Blick auf die entsprechende LED auf der PowerBox Gemini gleichzeitiges „Rühren" Steuerknüppel inwieweit Akku einbricht Oder eben die Spannung hält. 1st alles in Ordnung schalten Sie diesen Akku aus (LED verlischt) und schalten den zweiten Akku ein. 1stebenfalls alles in...
- Seite 11 Kabel und Rumpf ist hier oft hilfreich 4. Einstellen der Spannungsüberwachung auf den verwendeten Akkutyp: Die beiden gewünschten Akkus anschließen, Die PowerBox Gemini einschalten. Die Einstellung beider Akkus erfolgt mit den beiden Einschalt-Tasten Merken Sie sich nur zwei Möglichkeiten: einmal rot blinken ist für LiPo...
- Seite 12 5. Blockschaltbild PowerBox Gemini Zur Verdeutlichung der Funktionszusammenhänge der PowerBox Gemini dient das folgende Blockschaltbild. Es stellt den Funktionsablauf der einzelnen Kompo nenten grafisch dar: Lirearer ek•k7. S9v•/-0, Mkrcucuesscr I LEO Akku 1 Kreee*zcHLßs 55V+/-o.1V S enscr schatter 2 LEO Akku2 cpc.' 2...
- Seite 13 6. Technische Daten: Spannungsbereich: 2 zelliger LiPo Akku mit max. 8,40 Volt 5 zelliger NC / NMh, ca, 6,8 Volt Ausgangsspannung: doppelt stabilisiert auf 5,90 Volt, Stromaufnahme: ca. 30mA Spannungsverlust: ca. 0,30 V Servospannung: 5,90 v 2 Spannung: 5,50 v Spannungsüberwachung: mittels 3 dreifarbiger LED für jeden Akku 4 stufig, grün, orange, rot, rot blinkend...
- Seite 14 Zeichen. Das CE Zeichen garantiert die Einhaltung der gesetzlichen Vorschriften für einen störungsfreien Betrieb. Dazu gehört die Prüfung der Störaussendung und der Störfestigkeit. Es gehen von der PowerBox Gemini keine störenden Einflüsse auf andere Geräte aus und Sie ist auch gegen alle Einflüsse...
- Seite 15 Uns ist kein Hersteller im Modellbaubereich bekannt der derart aufwendige und kostspielige Prüfungen mit seinen Geräten durchführen lässt Zudem ist die PowerBox Systems GmbH zur Zeit als einziger Zulieferer für elektronische Geräte im Modellbau nach DIN EN ISO 9001 :2000 zertifiziert! 7.
- Seite 16 Für Mängel die auf starke Abnutzung Oder zu starken Vibrationen beruhen gilt dies ebenfalls. Weitergehende Ansprüche Folgeschäden, Sind ausgeschlossen Ausgeschlossen ist auch die Haftung für Schäden, die durch das Gerät Oder Gebrauch desselben entstanden sind! Haftungsausschluss: Sowohl die Einhaltung der Montagehinweise als auch die Bedingungen beim Betrieb...
- Seite 17 stueJsAs xoæenaod...
- Seite 18 PowerBox Systems GmbH World Leaders in RC Power Supply Systems PowerBox-Systems GmbH zertifiziert nach 9001:2000 Ludwig-Auer-Strasse 5 D-86609 Donauwörth Germany Tel: +49-906-22 55 9 Fax: +49-906-22 45 9 info@PowerBox-Systems.com www.PowerBox-Systems.com...
