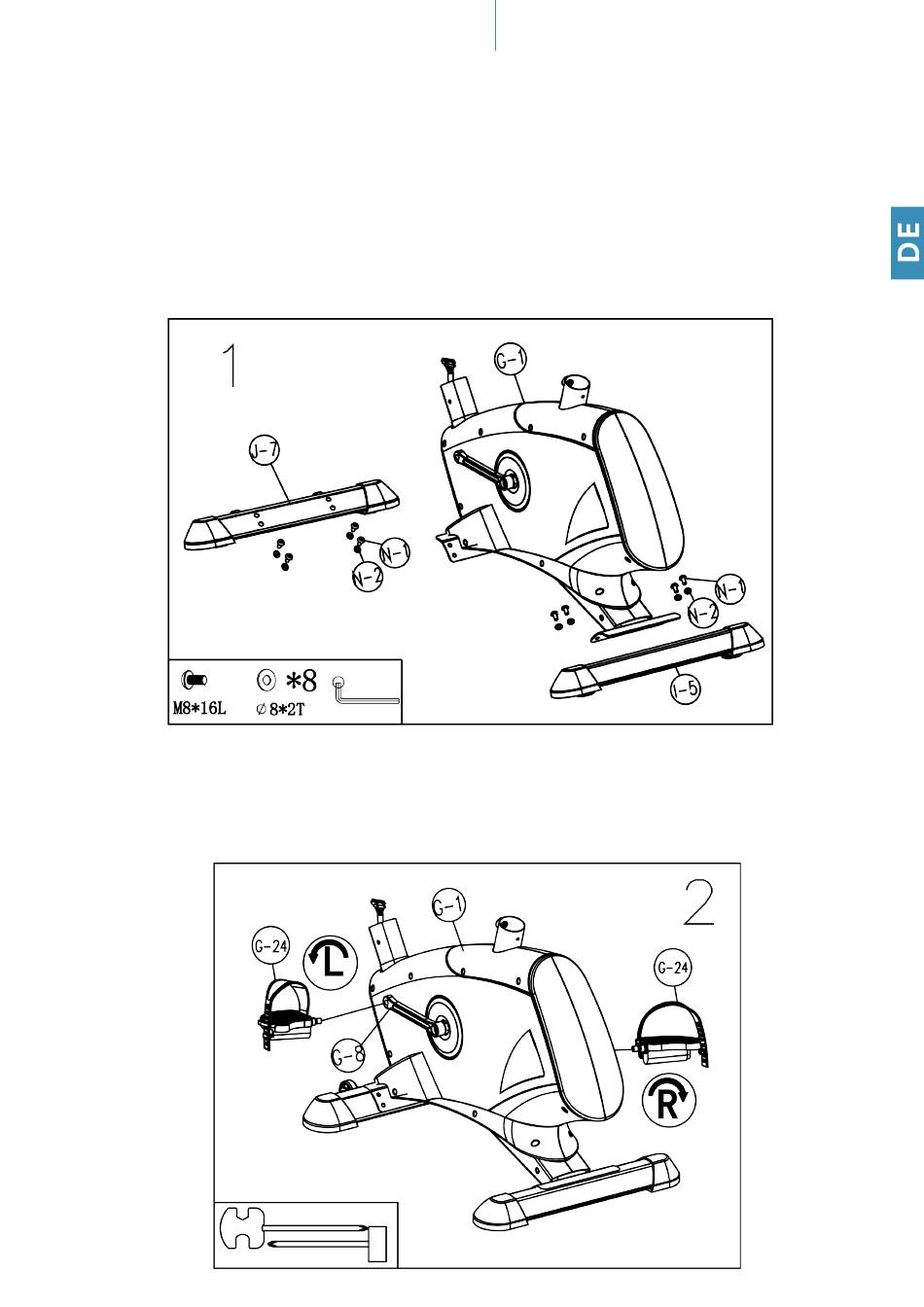

SCHRITT 1: ANBRINGEN DER STANDFÜSSE / BASISMONTAGE
Zuerst bringen Sie den vorderen und hinteren Standfuß (J-7=vorn und I-5=hinten) am Hauptrahmen (G-1) an.
Hierzu werden je 4 Schrauben M8 x 20mm (N-1) und 4 Unterlegscheiben (N-2) benötigt. Ziehen Sie die Verbin-
dungen gut fest. Mit Hilfe der Höheneinsteller (I-3, am Standfuß I-5) können und müssen evtl. Bodenunebenheiten
ausgeglichen werden. Sie drehen hierzu so lange an den Einstellern, bis das Gerät fest bzw. wackelfrei auf dem
Boden steht. Der vordere Standfuß ist mit Transportrollen (J-3, am Standfuß J-7) versehen, auf denen Sie das
Gerät leicht von Ort zu Ort bewegen können (Achtung: Zum Schutz des Bodens evtl. eine Unterlage unterlegen!).
SCHRITT 2: PEDALMONTAGE
Schrauben Sie das rechte Pedal (G-24R) auf der in Fahrtrichtung rechten Seite der Pedalkurbel auf (Achtung:
Schraubrichtung im Uhrzeigersinn!). Das linke Pedal (G-24L) wird entsprechend auf der linken Seite angeschraubt
(Achtung: Schraubrichtung entgegen dem Uhrzeigersinn!). Die Zuordnung der einzelnen Teile wird durch die
Kennzeichnung „R" für rechts und „L" für links vereinfacht.
5
AUFBAUANLEITUNG
