7
AUFBAUANLEITUNG

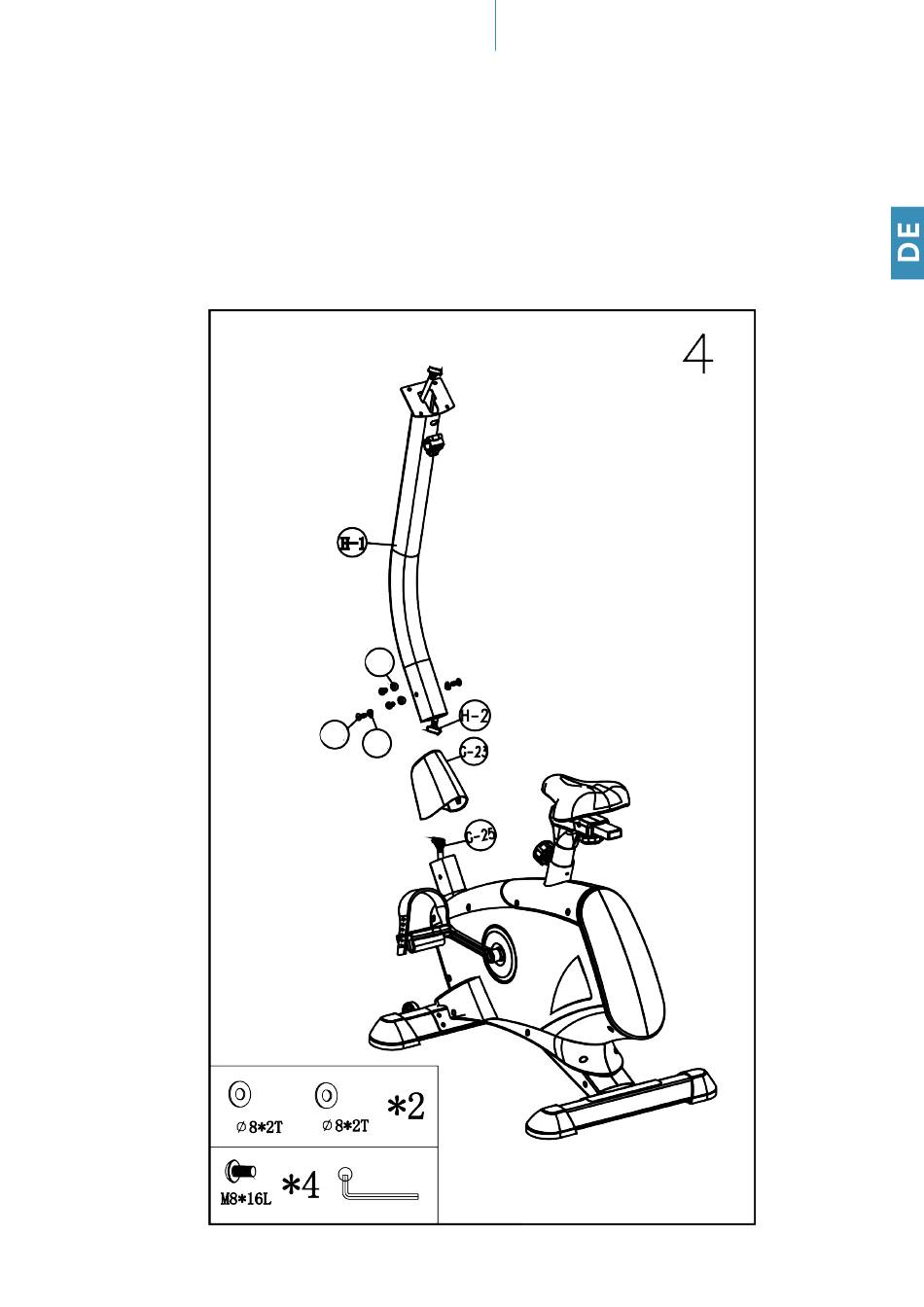

SCHRITT 4: LENKERSTÜTZEN- UND KABEL-MONTAGE
Entfernen Sie zunächst (sofern diese vormontiert ist) die Lenkerstütze (H-1) durch Lösen der Schraubverbindungen
(E-1 / E-2 / E-3). Schieben Sie die Abdeckung für Lenkerstütze (G-23) von unten über die Lenkerstütze (H-1) und
verbinden Sie die Sensorkabelenden (H-2 & G-25) zwischen Hauptrahmen und Lenkerstütze. Danach stecken Sie
vorsichtig und ohne ein Kabel einzuklemmen die Lenkerstütze (H-1) in den Hauptrahmen und sichern diese Verbin-
dung wieder mit den Schrauben (E-2) und Unterlegscheiben (E-1 bzw. E-3) wie dargestellt.
E-3
E-2
E-1
