AUFBAUANLEITUNG

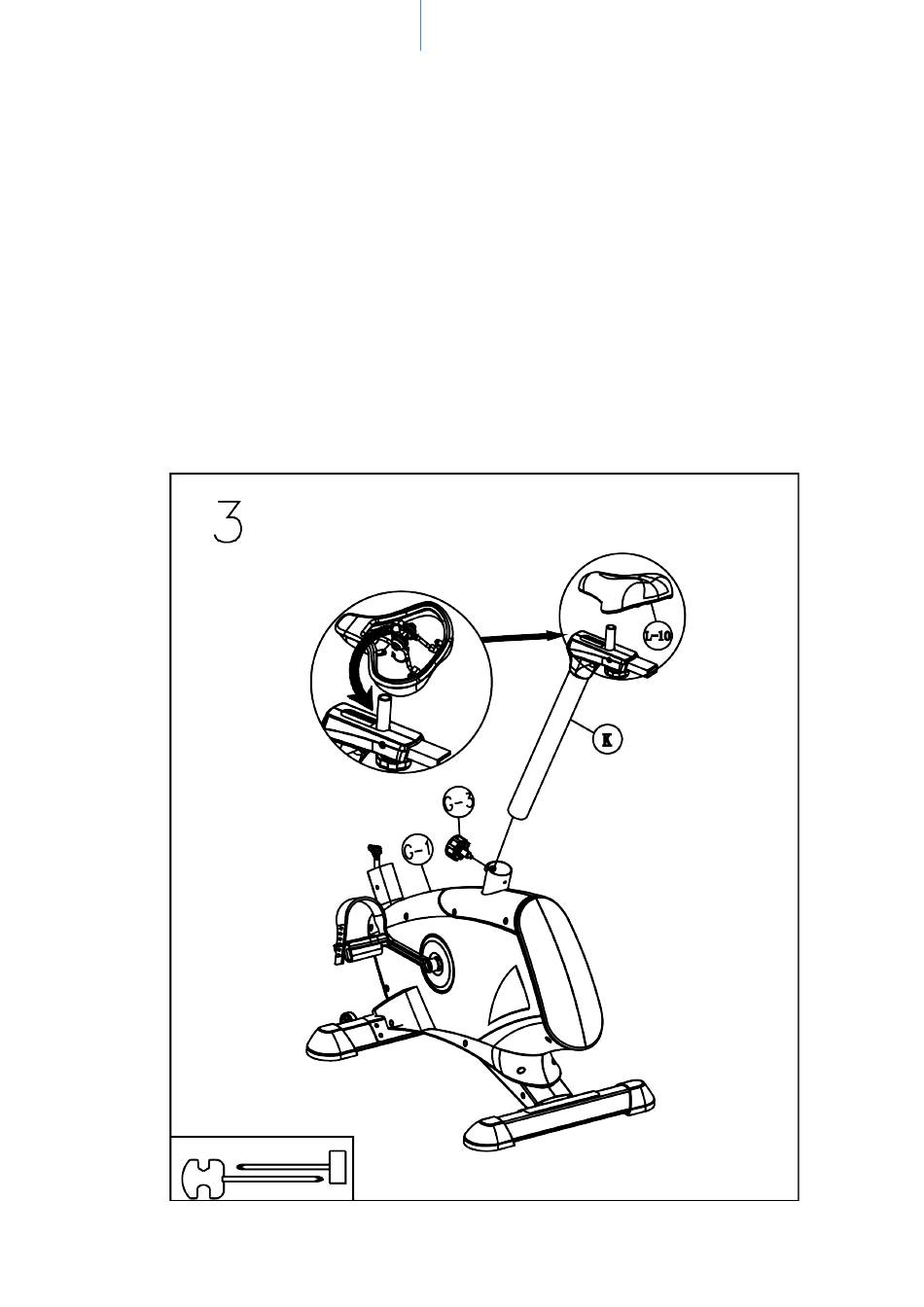

SCHRITT 3: SATTELMONTAGE
Montieren Sie den Sattel (L-10) oben auf der Sattelstütze (K) wie abgebildet.
Der Sattel ist in der Horizontalen verstellbar und kann somit auch der Arm- und Beinlänge angepasst werden.
Hierzu Schraubenkopf des Feststellers (L-7) bis zum Gewindeende herausdrehen und herausziehen, Sattelverstel-
lung in die gewünschte Position schieben und Schraubenkopf wieder fest anziehen. Schieben Sie die Sattelstütze
(K) in den Hauptrahmen (G-1). Wählen Sie eine Höhe (diese ist später je nach Körpergröße veränderbar), und arre-
tieren Sie die Sattelstütze (K) entsprechend mit Hilfe des Feststellers (G-3).
Ziehen Sie die Verbindungen gut an, um spätere Unfälle durch einen losen Sattel zu vermeiden.
Bedienung des Feststellers (G-3):
Schraubenkopf einige Gewindegänge herausdrehen und herausziehen. Sattelstütze in die gewünschte Position
schieben. Der Einstellknopf muss in eine der gebohrten Löcher einrasten. Schraubenkopf fest anziehen. Beachten
Sie immer die Markierungen für die maximalen Einstellpositionen, ziehen Sie z. B. nie das Sattelstützrohr weiter
heraus als es die angebrachte Markierung maximal erlaubt. Die Sitzhöhe ist korrekt, wenn das Knie, bei senkrecht
nach unten stehendem Pedal und parallel zum Boden stehenden Fuß, leicht angewinkelt ist.
