8 EINLEITUNG
Der M&C Kühler EC-EX wird immer dann eingesetzt, wenn mit störender Feuchtigkeitsbeladung im
Messgas zu rechnen ist und der Einsatzort als explosiongefährdeter Bereich deklariert ist.
Durch das Absenken auf einen sehr niedrigen stabilen Taupunkt wird ein Auskondensieren im Analysa-
tor verhindert.
9 ANWENDUNG

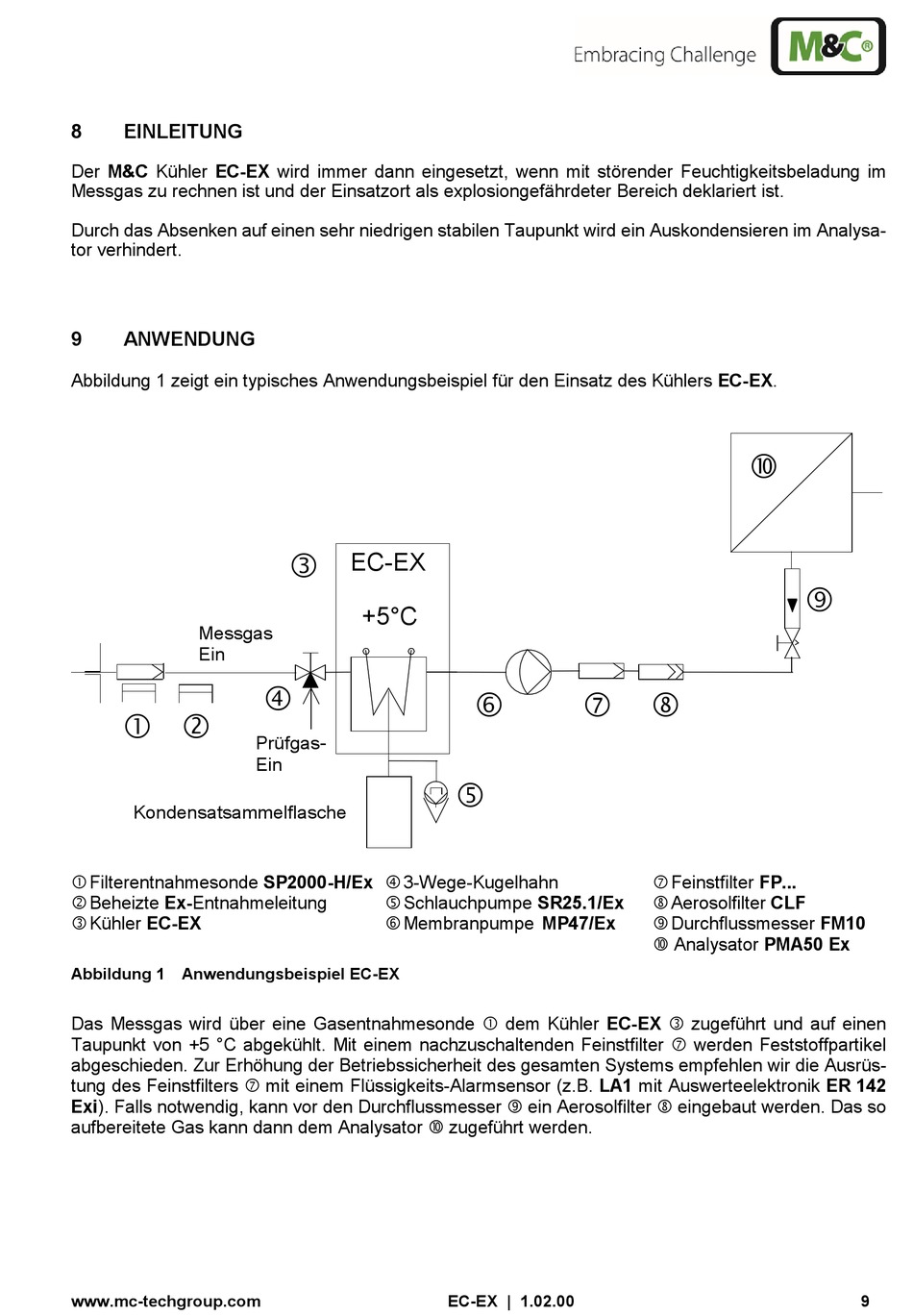

Abbildung 1 zeigt ein typisches Anwendungsbeispiel für den Einsatz des Kühlers EC-EX.
Messgas
Ein
 
Kondensatsammelflasche
 Filterentnahmesonde SP2000-H/Ex  3-Wege-Kugelhahn
 Beheizte Ex-Entnahmeleitung
 Kühler EC-EX
Abbildung 1 Anwendungsbeispiel EC-EX
Das Messgas wird über eine Gasentnahmesonde  dem Kühler EC-EX  zugeführt und auf einen
Taupunkt von +5 °C abgekühlt. Mit einem nachzuschaltenden Feinstfilter  werden Feststoffpartikel
abgeschieden. Zur Erhöhung der Betriebssicherheit des gesamten Systems empfehlen wir die Ausrüs-
tung des Feinstfilters  mit einem Flüssigkeits-Alarmsensor (z.B. LA1 mit Auswerteelektronik ER 142
Exi). Falls notwendig, kann vor den Durchflussmesser  ein Aerosolfilter  eingebaut werden. Das so
aufbereitete Gas kann dann dem Analysator  zugeführt werden.
www.mc-techgroup.com
EC-EX

+5°C

Prüfgas-
Ein
 Schlauchpumpe SR25.1/Ex
 Membranpumpe MP47/Ex
 

EC-EX | 1.02.00



 Feinstfilter FP...
 Aerosolfilter CLF
 Durchflussmesser FM10
 Analysator PMA50 Ex
