11 BESCHREIBUNG

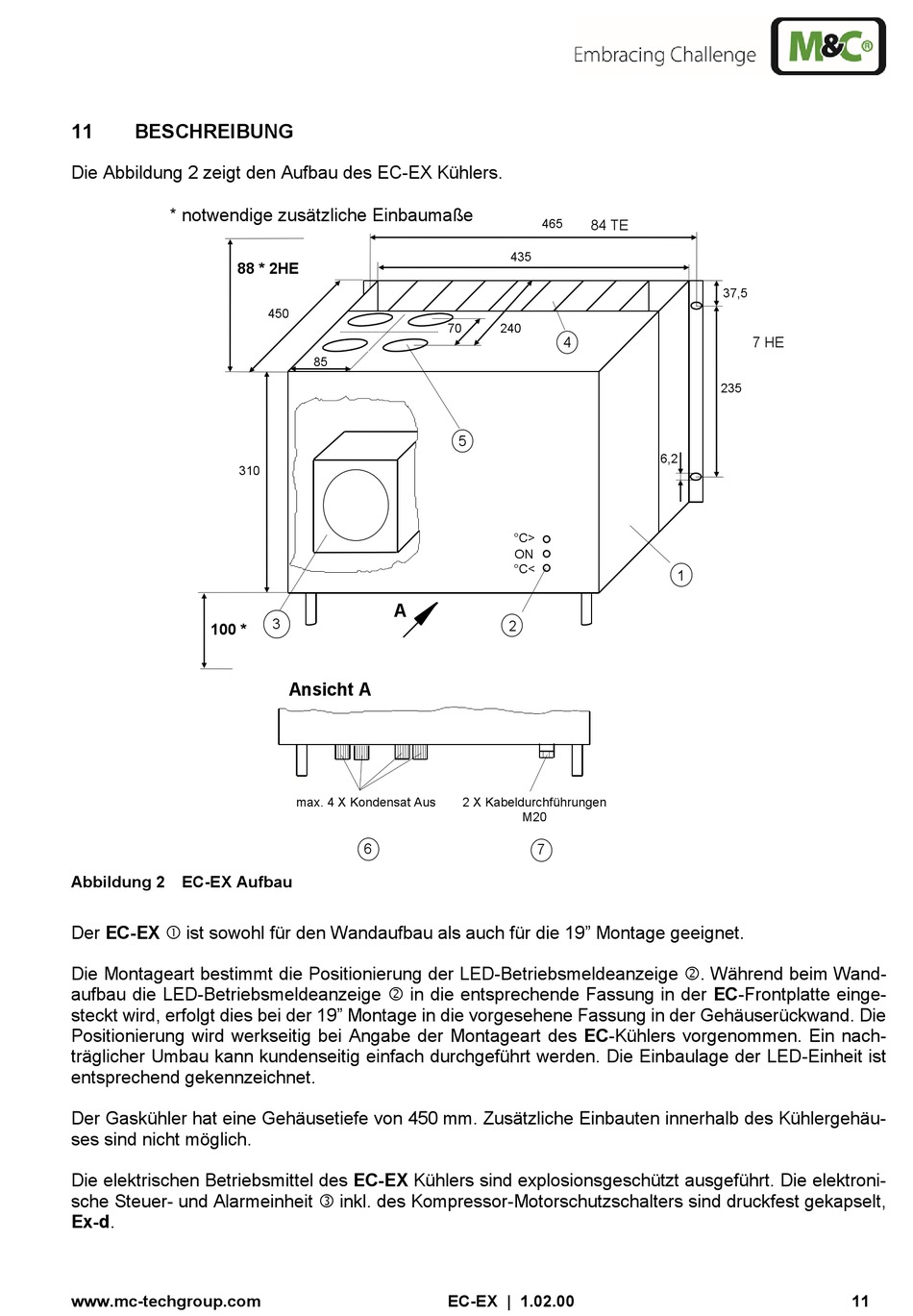

Die Abbildung 2 zeigt den Aufbau des EC-EX Kühlers.
* notwendige zusätzliche Einbaumaße
88 * 2HE
310
100 *
Abbildung 2 EC-EX Aufbau
Der EC-EX  ist sowohl für den Wandaufbau als auch für die 19" Montage geeignet.
Die Montageart bestimmt die Positionierung der LED-Betriebsmeldeanzeige . Während beim Wand-
aufbau die LED-Betriebsmeldeanzeige  in die entsprechende Fassung in der EC-Frontplatte einge-
steckt wird, erfolgt dies bei der 19" Montage in die vorgesehene Fassung in der Gehäuserückwand. Die
Positionierung wird werkseitig bei Angabe der Montageart des EC-Kühlers vorgenommen. Ein nach-
träglicher Umbau kann kundenseitig einfach durchgeführt werden. Die Einbaulage der LED-Einheit ist
entsprechend gekennzeichnet.
Der Gaskühler hat eine Gehäusetiefe von 450 mm. Zusätzliche Einbauten innerhalb des Kühlergehäu-
ses sind nicht möglich.
Die elektrischen Betriebsmittel des EC-EX Kühlers sind explosionsgeschützt ausgeführt. Die elektroni-
sche Steuer- und Alarmeinheit  inkl. des Kompressor-Motorschutzschalters sind druckfest gekapselt,
Ex-d.
