Roth Touchline SL Montageanleitung Seite 5

7

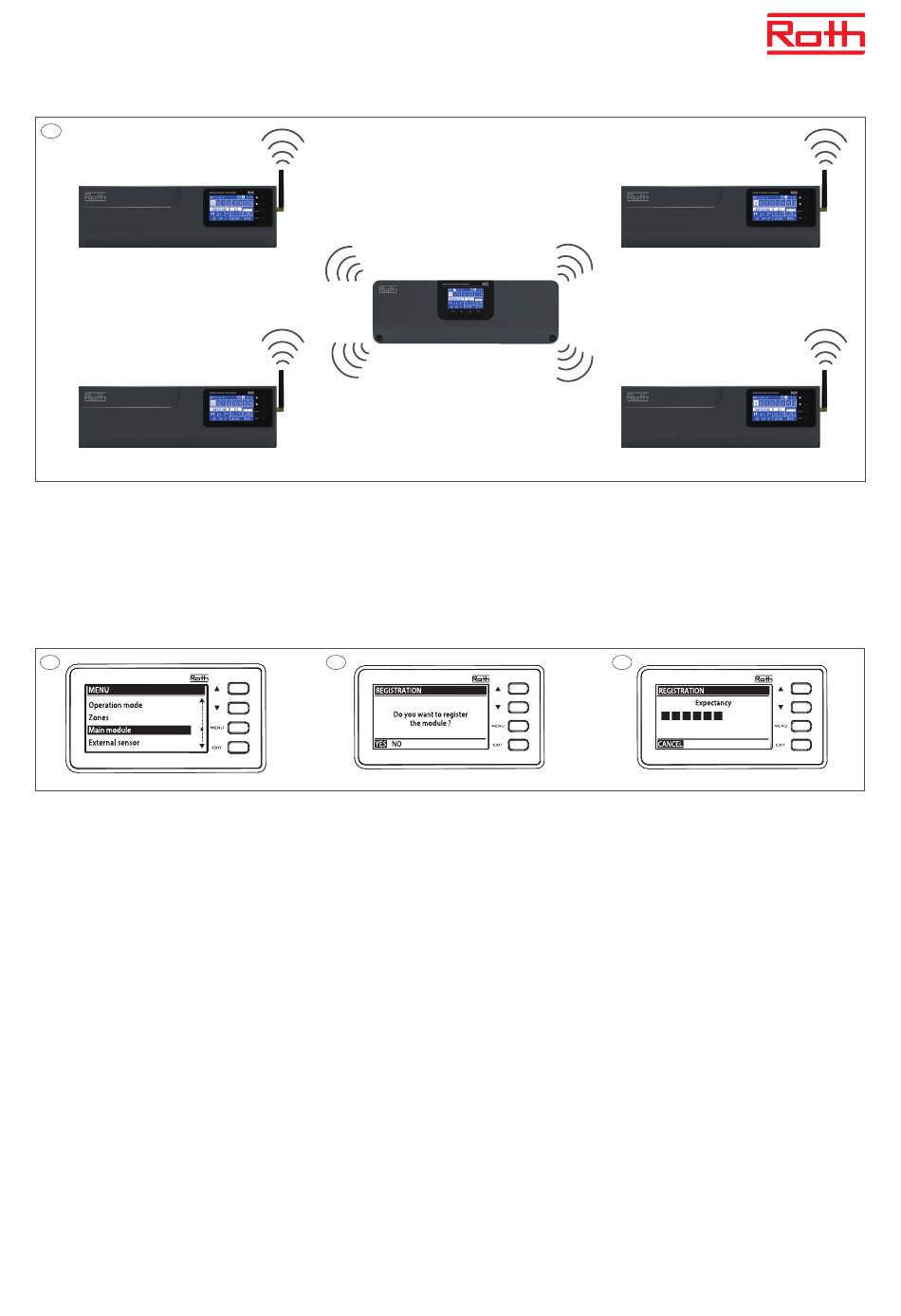

(DE) Ein Anschlussmodul Touchline® SL Master kann über Funk mit bis zu vier Anschlussmodule Touchline® SL Extension verbunden werden. Das System verfügt damit
über
bis zu 40 Kanäle.
(EN) One Roth Touchline® SL Controller, master can be connected wireless with up to 4 Roth Touchline® SL Controllers, extension, meaning up to 40 channels in one
system.
(HU) A Roth Touchline® SL Master szabályzóhoz 4 db Roth Touchline® SL Extension modul csatlakoztatható, így akár 40 termosztát is szabályozható egy rendszerben.
(PL) Moduł przyłączeniowy Touchline® SL Master można połączyć bezprzewodowo z maksymalnie czterema modułami przyłączeniowymi Touchline® SL Extension.
System ma zatem do 40 kanałów.
8
Touchline SL Controller 8 ch extension
(DE) Drücken Sie die Taste MENÜ auf dem Anschlussmodul Touchline® SL Extension und befolgen Sie die Bildschirmanweisungen.
Das Anschlussmodul Touchline® SL Extension 1 zeigt die Kanäle 9-16 an. Das Anschlussmodul Touchline® SL Extension 2 zeigt die Kanäle 17-24 an usw.
(EN) Now press the MENU button on the Extension Controller and follow the screens. Roth Touchline® SL Extension Controller 1 will show the channels 9-16.
Controller 2 channels 17-24 etc.
(HU) Nyomja meg a „MENU" gombot a Touchline® SL Extension modulon és kövesse a képernyőn megjelenő utasításokat. Az első Roth Touchline SL Extension modul
fogja mutatni a 9-16-os csatornákat, míg a második Extension modul mutatja 17-24-es csatornákat, és így tovább...
(PL) Naciśnij przycisk MENU na module przyłączeniowym Touchline® SL Extension i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
Moduł przyłączeniowy Touchline® SL Extension 1 wyświetla kanały 9-16. Moduł przyłączeniowy Touchline® SL Extension 2 wyświetla kanały 17-24 itd.
9
Touchline SL Controller 8 ch extension
10
Touchline SL Controller 8 ch extension
5
