Peter Electronic VersiDrive i /E2 Serie Montage- Und Inbetriebnahme Anleitung Seite 11

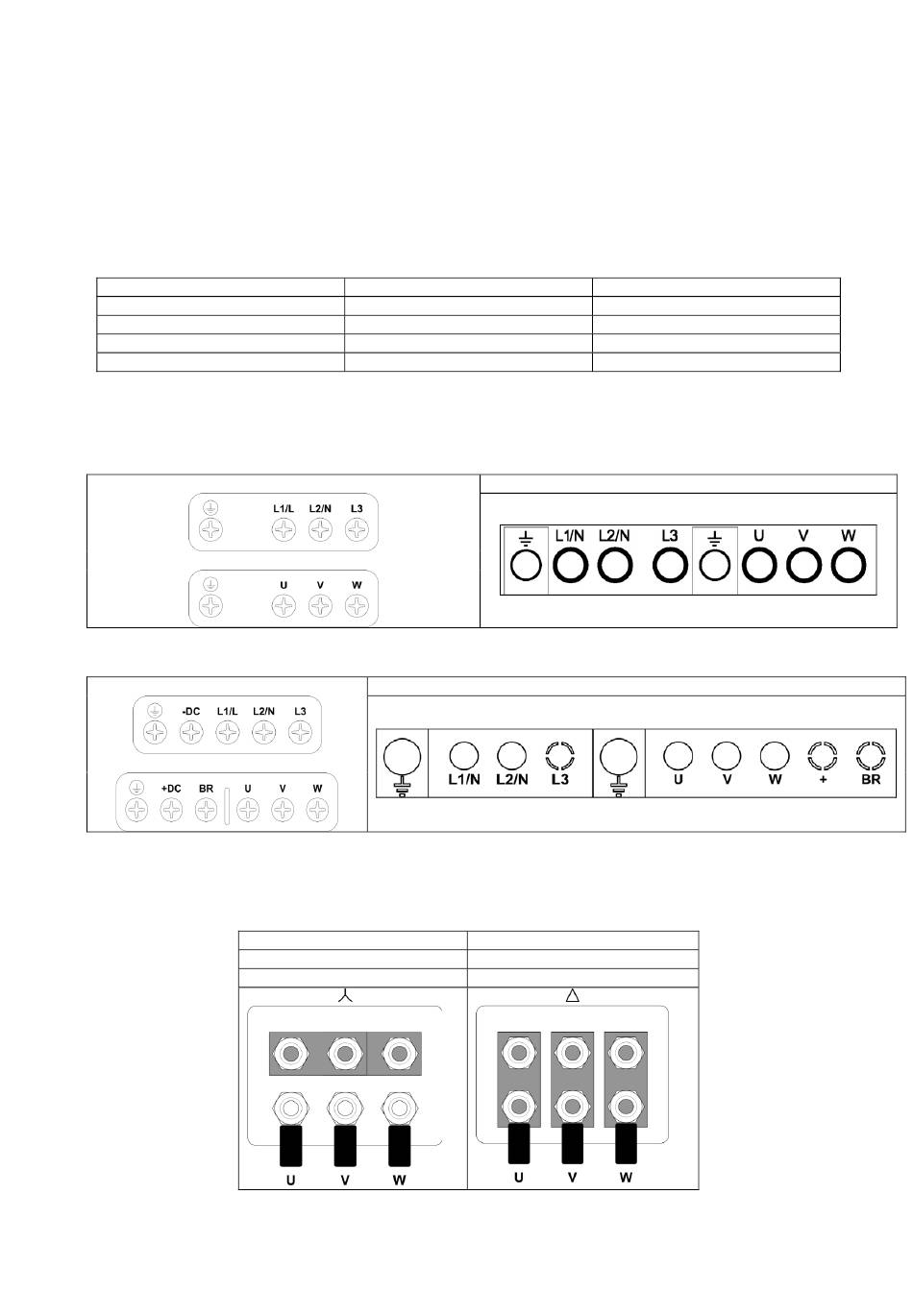

4.4. Umrichter‐ und Motoranschlüsse
Für 1‐Phasen‐Netzanschlüsse sollte der Strom an L1/L, L2/N angeschlossen werden.
Für 3‐Phasen‐netzanschlüsse sollte der Strom an L1, L2, L3 angeschlossen werden. Die Phasenreihenfolge ist unwichtig.
Der Motor sollte an U, V, W angeschlossen werden.
Für Umrichter, die einen dynamischen Bremstransistor haben, muss gegebenenfalls ein optionaler externer Bremswiderstand an + DC
(Gleichstrom) und BR (Bremswiderstand) angeschlossen werden. Die VersiDrive i Software schützt die Bremse vor Überlastung, deshalb sind
keine teuren Überlastrelais (P‐34=1) notwendig. Die Widerstände haben eine interne Schmelzsicherung, um den ausfallsicheren Betrieb zu
gewährleisten.
Nachstehend die für den VersiDrive i E2 erhältlichen Widerstandstypen
Produktcode
Schutzklasse
Widerstand
Dauerleistung
Spitzenleistung (0,125Sek)
für nicht standardmäßigen Peter electronic Widerstände muss die Bremswiderstands – Beschaltung durch eine geeignete thermische
Schutzbeschaltung geschützt werden.
Anschlüsse Größe 1
Anschlüsse Größe 2 & 3
4.5. Motorklemmenkastenanschlüsse
Die meisten Asynchronmotoren sind für Stern‐ oder Dreieckschaltung gewickelt. Dies wird jeweils auf dem Typenschild des Motors angegeben.
Die Betriebsspannung wird normalerweise bei Installation des Motors festgelegt, indem entweder STERN oder DREIECK‐Anschluss gewählt
wird. STERN liefert immer den höheren der zwei Spannungswerte.
IP20
IP20
STERN
400
690
BWE2 100/1
IP20
100 Ω
200 W
12 kW
DREIECK
www.peter‐electronic.com
BWE2 50/1
IP55
50 Ω
200 W
12 kW
IP66 (Nema 4X)
IP66 (Nema 4X)
230
400
11
