1 HDS-M
Mechanisches Regelventil
1.1

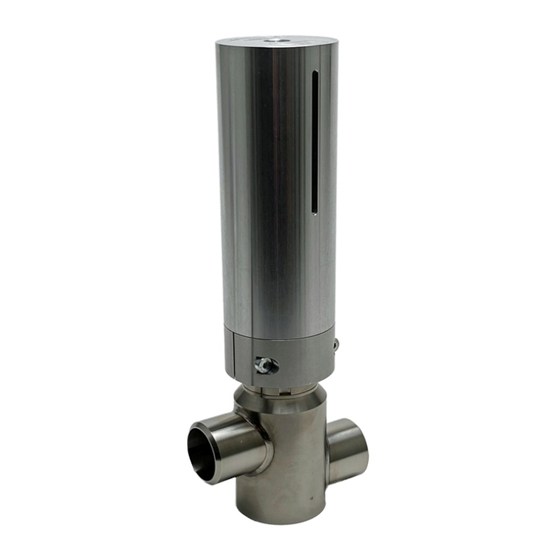

Frontansicht
Abb. 1: Frontansicht HDS-M
1.2
Merkmale
•
Drosselorgan für transkritische CO
•
Selbsttätiges mechanisches Druckregelventil zwischen der Hochdruckseite und der Mitteldruck-
seite
•
Öffnungsdruck 10 bis 92bar, mittels Inbusschlüssel leicht einstellbar
•
Gehäuse mit Schweißanschluss und Lötanschluss
•
Optische Solldruck-Anzeige
•
Großer Regelbereich (K
•
Lageunabhängiger Einbau
•
Das Ventil ist als Differenzdruckventil konzipiert, Gegendruck ist der Mitteldruck.
•
Wartungsfrei
Gültigkeit der Dokumentation
Datum
2024-04
Basis der Dokumentation
Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Beschreibung seine Gültig-
keit.
Hersteller: Armaturenwerk Altenburg GmbH (Bitzer Group), Am Weißen Berg 30, D-04600 Altenburg
HDS-M_Vx.x_PI_2024-04_DE
-Kälteanlagen
2
-Wert 3.2) bedeutet ein Ventil für sehr breiten Leistungsbereich
v
Technische Änderungen vorbehalten
HDS-M
Mechanisches Regelventil
1
Verwandte Anleitungen für WURM HDS-M
Inhaltszusammenfassung für WURM HDS-M
- Seite 1 HDS-M Mechanisches Regelventil 1 HDS-M Mechanisches Regelventil Frontansicht Abb. 1: Frontansicht HDS-M Merkmale • Drosselorgan für transkritische CO -Kälteanlagen • Selbsttätiges mechanisches Druckregelventil zwischen der Hochdruckseite und der Mitteldruck- seite • Öffnungsdruck 10 bis 92bar, mittels Inbusschlüssel leicht einstellbar •...
- Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicher- heitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anlei- tung griffbereit und geben Sie es bei Produktverkauf mit dem Gerät weiter.
- Seite 3 HDS-M Mechanisches Regelventil Wurm Infocenter paperless info Gerät montieren LEBENSGEFAHR DURCH DRUCKWELLE! GEFAHR • Achten Sie darauf, dass bei dem Einbau und Ausbau des Ventils die Leitung druckfrei ist! • Tragen Sie bei allen Arbeiten Arbeitsschutzschuhe, Schutzkleidung und Schutzbrille! •...
- Seite 4 HDS-M Mechanisches Regelventil 1.4.1 Abmessungen Abb. 3: Abmessungen in mm Technische Daten Max. zulässiger Druck 130bar Max. zulässige Druckdifferenz 60bar Regelbarer Öffnungsdruck Max. 92bar Mediumtemperatur 0...130°C Umgebungstemperatur 0...130°C Werkstoffe Ventilkörper: Edelstahl 1.4305/1.4307 Antriebsart Feder/Druck/Kolben Ventilkennlinie Linear Gewicht 3,0kg CE-Konformität 2014/68/EU (EU-Druckgeräterichtlinie) Fluid-...
