Gram Deutschland GmbH
Gram Eco / Superior – ab Woche 14 / 2014 (Software Vers. 4.0)
Ausgabe:
Datum
Verfasser
25-03-2014
12
230V Ausg. Rel. K7/8
13
230V Ausg. Rel. K7/8
17
230V Ausg. Rel. K7/8
18
230VAusg.-/Eing. (K2) Brücke, nicht verwendet !
19
Ausgang Rel. K5
16
230V Eingang
20
digitaler Eingang
21
digitaler Eingang
A
analoger Eingang-
B
analoger Eingang
C
analoger Eingang-
D
analoger Eingang
E
analoger Eingang
G
14 pol. Interface
H
10 pol. Interface
Technische Dokumentation
Bedienungs- u. Servicemanual
Datum
JOUL
14-10-2014
100% Einschaltdauer, Türrahmen-, Abfluß-,
Wiederverdunstungsheizung
100% Einschaltdauer, Türrahmen-, Abfluß-,
Wiederverdunstungsheizung
100% Einschaltdauer, Türrahmen-, Abfluß-,
Wiederverdunstungsheizung
(optional Sicherheitsthermostat für Abtauheizung)

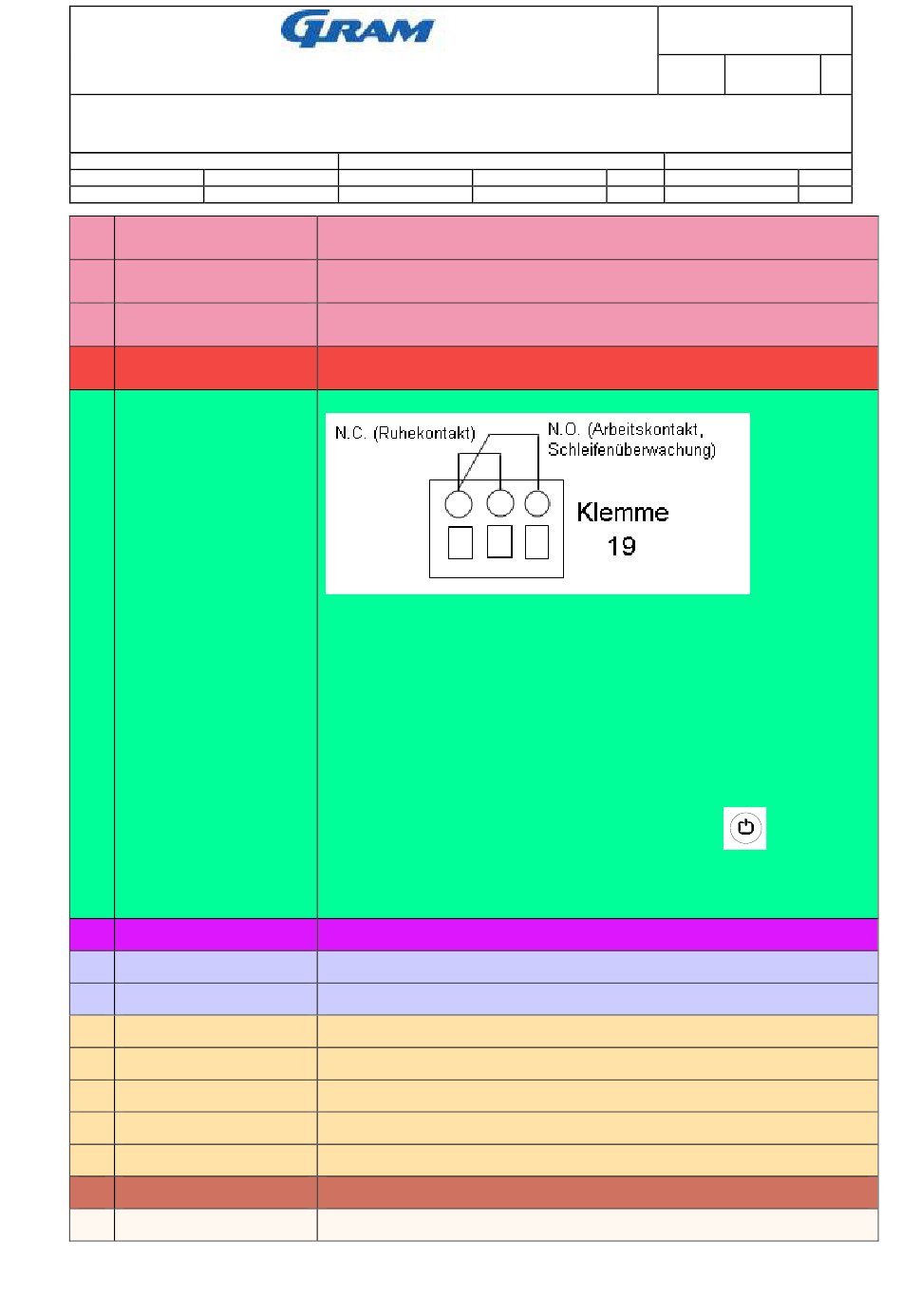

Potenzialfreier Alarmkontakt (Wechselkontakt):
Die linke Klemme im Block ist der gemeinsame Anschluß. Im
spannungslosen Zustand ist die linke Klemme mit der mittleren
Klemme verbunden. Beim Anlegen der Netzspannung schaltet
das Relais um, die Klemmen links und rechts werden miteinander
verbunden, sofern kein Alarmzustand eintritt (Normalbetrieb,
Schleifenüberwachung möglich !)
Bei Alarm fällt das Relais ab, linke und mittlere Klemme werden
wieder verbunden, ebenso bei Netzausfall (spannungsloser
Zustand, Schleifenunterbrechnungsalarm).
Beim Ausschalten des Gerätes mit der Taste
Alarm ausgelöst ! (erforderlichenfalls Tastatursperre gegen
Ausschalten einsetzen).
230 Volt Eingang (Stromversorgung für Steuerung und Relaisausgänge)
Türkontaktschalter 1 (NC d.h. Tür geöffnet=Schalter geschlossen, 5V)
Türkontaktschalter 2 (NC d.h. Tür geöffnet=Schalter geschlossen, 5V)
Raumfühler, M2020 (NT 5000)
Verdampferfühler, M2020 (NT 5000)
Kondensatorfühler 1, M2020 (NT 5000)
Kondensatorfühler 2, M2020 (NT 5000),nur Geräte mit 2 Aggregaten
Optionaler Fühler, M2020 (NT 5000)
Anschluss für Display (I2C) und Tastatur (Matrix 3x3)
Programmierschnittstelle ISP
Änderungsstand:
Bearbeiter
Vers.
JOUL
Seite 21
:
1.2
wird kein
