4 Anschließen
ACHTUNG!
Überprüfen, ob die Versorgungsspannung mit der
Nennspannung des Strömungswäch ters überein-
stimmt.
1 Verbindung mit dem zugehörigen Kabel ent spre-
chend dem Anschlussbild (siehe Fig. 7) herstellen.
2 Versorgungsspannung anschließen. Die grüne LED
(Betriebsanzeige) leuchtet.
+UB
FS20
-UB
ANSCHLIESSEN | ELECTRICAL CONNECTION
1
braun/brown
4
schwarz/black
3
blau/blue
FS20 | Flow Monitor
4 Electrical connection
CAUTION!
Check that the supply voltage corresponds with
the voltage rating shown on the system.
1 Connect the supply by means of the appropriate
cable (see fig. 7).
2 Connect power supply. The green LED (status
indication) lights.
Stiftkontakte DIN EN 50044 bzw. IEC 947
M12x1 3-polig
plug-in connector DIN EN 50044 or IEC 947
M12x1 3 pole
+ DC 24 V
3
blau/blue
–
Meldeausgang
signal output
Last/load
max. 500 mA
– Minus
Meldeausgang/signal output
minus
1
braun/brown
+
4
schwarz/black

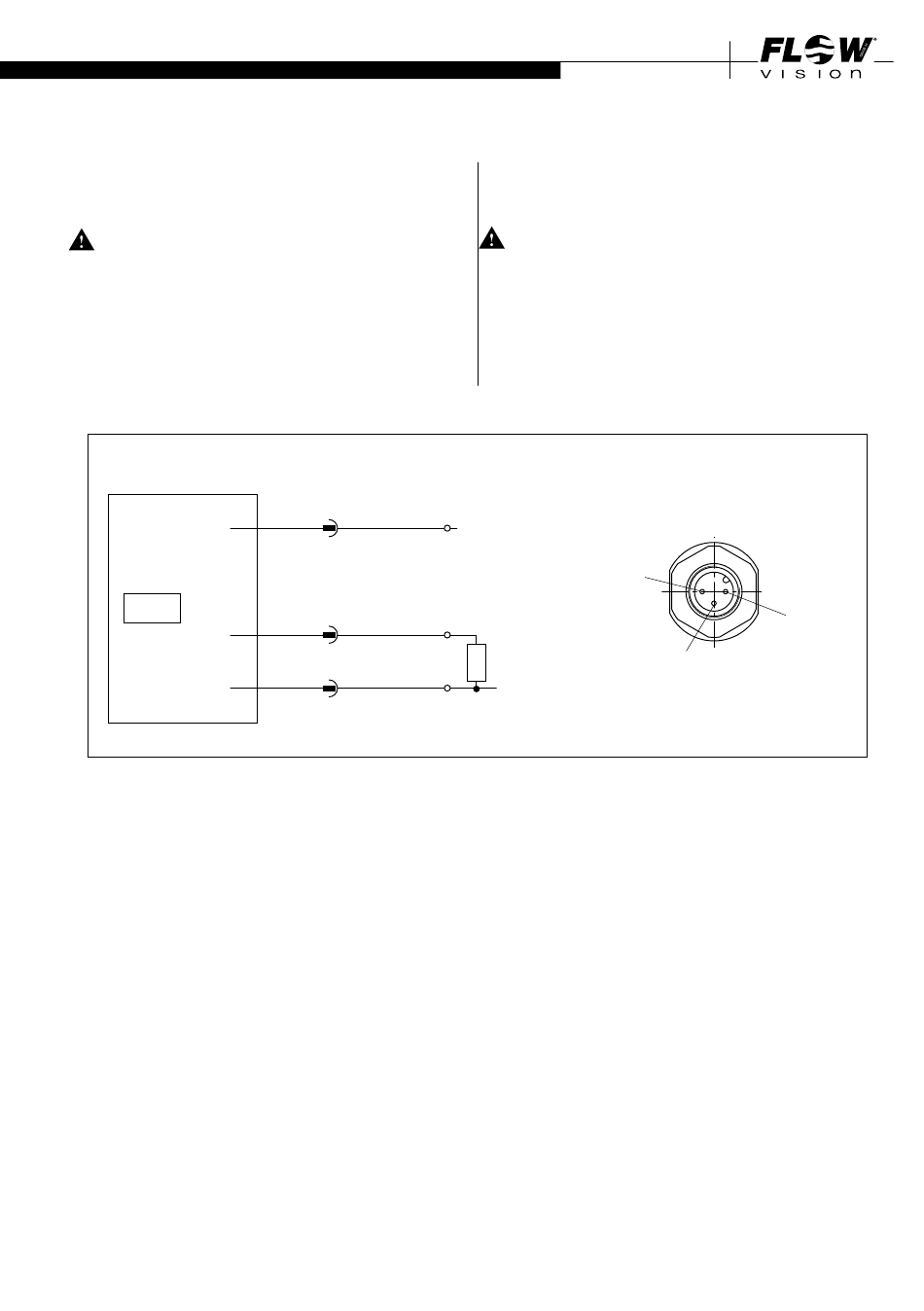

Fig. 7
9
