Inhaltszusammenfassung für Flow vision FS 20
- Seite 1 Strömungswächter | FS 20 MONTAGE- UND EINSTELLANLEITUNG Flow Monitor | FS 20 INSTRUCTIONS FOR INSTALLATION AND ADJUSTMENT M_FS20_0321_d_e...
- Seite 2 Strömungswächter | FS20 Sicherheitshinweis: Important: Eine Nichtbeachtung der Montage- und Please follow these instructions carefully. Bedienungsanleitung kann zu erheblichen Failure to comply, or misuse of this equip- Schäden am Gerät und an der Anlage führen. ment, could result in serious damage both to the FlowVision übernimmt gegenüber Kunden oder equipment itself and to the installation.
-
Seite 3: Beschreibung | Description

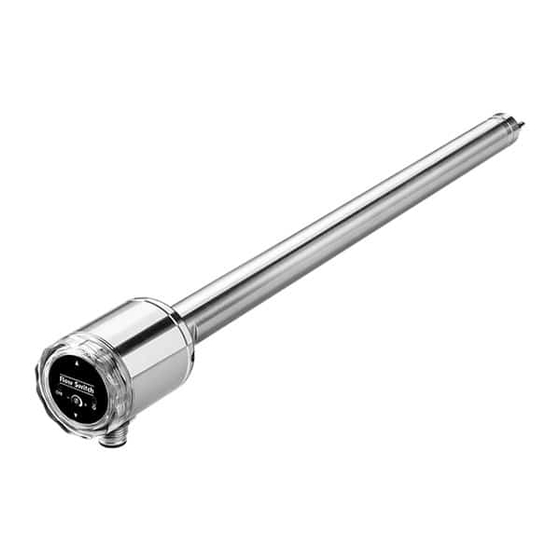

FS20 | Flow Monitor BESCHREIBUNG | DESCRIPTION 1 Beschreibung 1 Description Der Strömungswächter (siehe Fig. 1) wird zur This Flow Monitor (see fig. 1) is designed to monitor Strömungs überwachung von flüssigen oder gas- the flow of liquids and gases and for use in systems förmigen Medien eingesetzt. -
Seite 4: Technische Daten / Technical Data
Strömungswächter | FS20 TECHNISCHE DATEN | TECHNICAL DATA 2 Technische Daten 2 Technical Data Überwachungsbereich Strömung: Flow rate range: flüssige Medien min. 10 mm/s liquids 10 mm/s (0.39 inch/s) minimum max. 4,5 m/s 4.5 m/s (14.76 ft./s) maximum gasförmige Medien min. -
Seite 5: Strömungswächter Montieren
FS20 | Flow Monitor MONTIEREN | INSTALLATION 3 Strömungswächter montieren 3 Flow monitor installation 1 Überprüfen, ob der einzubauende Strö mungs- 1 Check that the flow monitor is suitable for the wächter für das Strömungsmedium ausge legt medium to be monitored. ist. -
Seite 6: Flow Switch
Strömungswächter | FS20 MONTIEREN c Bei waagerechter Leitung Strömungs wächter c For horizontal pipelines the flow monitor von unten einbauen. should be mounted on the underside of the line (suspended). d Um evtl. Funktionsstörungen auszuschließen d Avoid installing the flow monitor in known areas sind energiereiche induktive, kapazitive und of high electrical inductance, capacitance, or hochfrequente Einstreu ungen zu vermeiden. -
Seite 7: Installation
FS20 | Flow Monitor INSTALLATION øi (Rohrinnendurchmesser) øi (inside pipe diameter) Strömungsrichtung flow direction 1/8 vom øi 1/8 of øi Verschraubung (Edelstahl-Schneidring) threaded installation bush (stainless steel ring) Fig. 4... - Seite 8 Strömungswächter | FS20 MONTIEREN | INSTALLATION Sicherungsset 01 – Best. Nr. 0Z122Z000204 Locking set 01 – 0Z122Z000204 1 Kette 4 x 32 DIN 5685 (ca. 1 m) 1 chain 4 x 32 DIN 5685 (approx. 1 m) 2 Schraubglied NG 5 2 catch for chain NG 5 3 Schelle DN15 nach DIN 11850 3 clip with screw and nuts DN15 to DIN 11850...
-
Seite 9: Electrical Connection
FS20 | Flow Monitor ANSCHLIESSEN | ELECTRICAL CONNECTION 4 Anschließen 4 Electrical connection ACHTUNG! CAUTION! Überprüfen, ob die Versorgungsspannung mit Check that the supply voltage corresponds with der Nennspannung des Strömungswäch ters the voltage rating shown on the system. übereinstimmt. 1 Verbindung mit dem zugehörigen Kabel ent 1 Connect the supply by means of the appropriate sprechend dem Anschlussbild (siehe Fig. - Seite 10 Strömungswächter | FS20 EINSTELLEN | ADJUSTMENT 5 Ansprechwert Strömung einstellen 5 Adjustment of flow response value Voraussetzung: Requirement: Der Strömungswächter FS20 ist entsprechend den Ensure flow monitor has been correctly Kapiteln 3 und 4 montiert und angeschlossen. installed and connected in accordance with chapters 3 and 4.
-
Seite 11: Wartung
FS20 | Flow Monitor WARTUNG | MAINTENANCE • STÖRUNGEN | DIFFICULTIES MAX function: MAX-Schaltpunkt: • turn the screw counter-clockwise … • gegen den Uhrzeigersinn … MIN function: MIN-Schaltpunkt: • turn the screw clockwise … • im Uhrzeigersinn … … till the yellow LED lights. …... - Seite 12 FlowVision GmbH Im Erlet 6 Telefon 0049 (9187) 9 22 93 - 0 info@flowvision-gmbh.de 90518 Altdorf Telefax 0049 (9187) 9 22 93 - 29 www.flowvision-gmbh.de...
