Befeuchtungsfilter
Austauschen ungefähr alle 10 Jahre
Zeitplan für den Austausch von Teilen
• Der Zeitpunkt zum Austauschen ist abhängig von der Nutzung und
vom Einsatzort des Geräts.
Die üblichen Austausch-Zyklen betragen ca. 10 Jahre, vorausgesetzt,
der Filter wird 8 Stunden pro Tag und 6 Monate pro Jahr verwendet
und regelmäßig gereinigt.

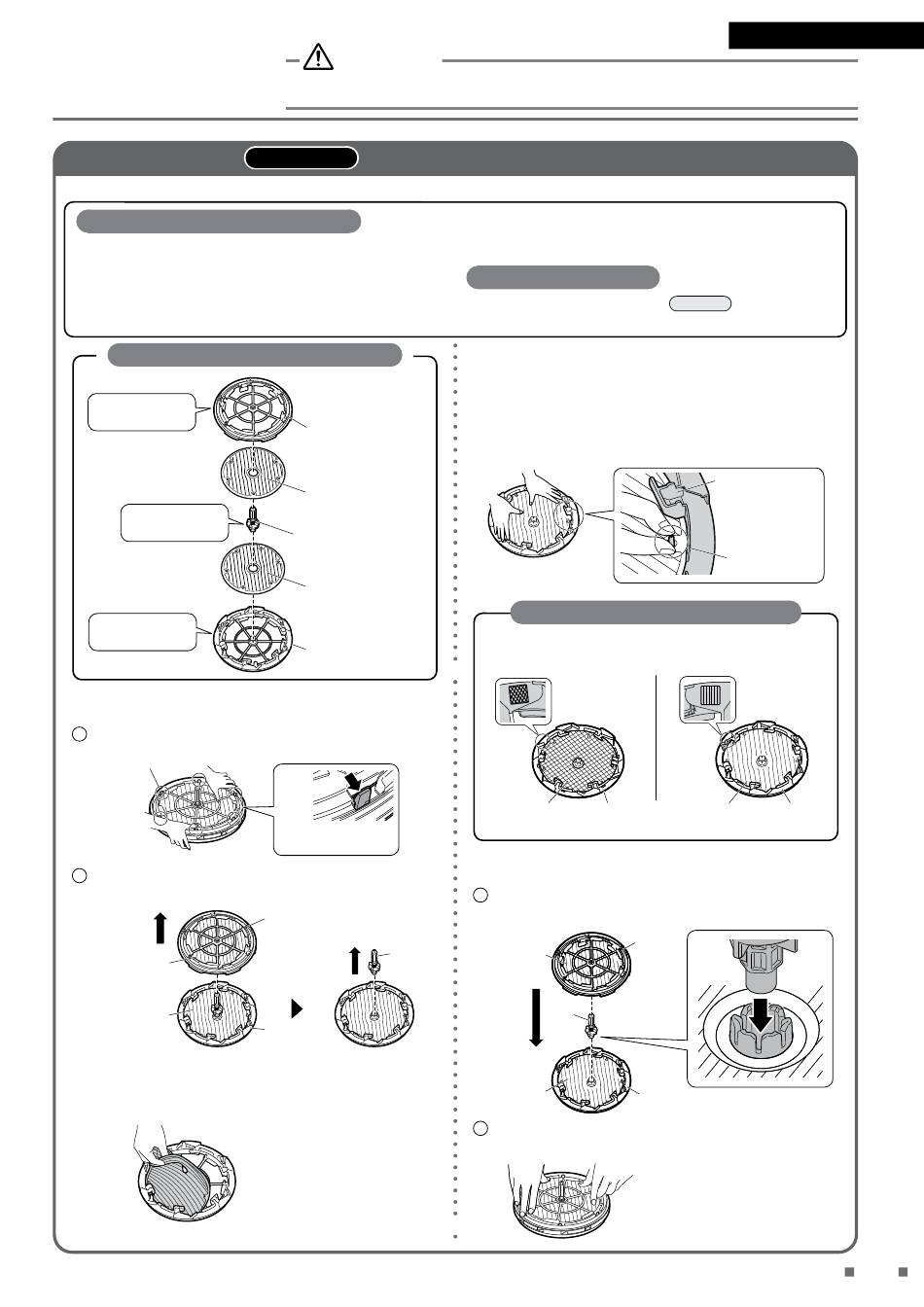

Abbildung mit demontiertem Befeuchtungsfilter
Rahmen nicht
entsorgen
Achse nicht
entsorgen
Rahmen nicht
entsorgen
1.
Entfernen Sie den Rahmen und die Achse.
1 Lösen Sie die Rahmenhaken (6 Stellen).
Haken (6 Stellen)
2 Entfernen Sie den Rahmen (obere Hälfte), und ziehen Sie die Achse
aus dem Rahmen (untere Hälfte).
Befeuchtungsfilter
Befeuchtungsfilter
2.
Entfernen Sie die Befeuchtungsfilter.
• Nehmen Sie die Befeuchtungsfilter von den einzelnen Filtern ab.
* Zeit bis zum Absinken der Befeuchtungsleistung auf 50 % der Nennbefeuchtungsleistung
WARNUNG
Überzeugen Sie sich vor der Durchführung von Wartungsarbeiten davon, dass das Gerät ausgeschaltet und der
Netzstecker gezogen ist. (Stromschlag und Verletzungen können die Folge sein.)
Austauschen
Rahmen (obere Hälfte)
Befeuchtungsfilter
Achse
Befeuchtungsfilter
Rahmen (untere Hälfte)
Die Haken in
Pfeilrichtung schieben.
Rahmen (obere Hälfte)
Achse
Rahmen
(untere Hälfte)
Die Abbildung zeigt den
Rahmen (untere Hälfte).
Tauschen Sie die Befeuchtungsfilter aus, wenn sich Schmutz/Flecken
nicht mehr entfernen lassen oder die Befeuchtungsleistung
(Wasserverbrauchsrate) nachlässt.
Einkauf und Entsorgung
• Siehe „Separat zu erwerbende Teile". ►Seite 56
3.
Bringen Sie neue Befeuchtungsfilter an jedem
Rahmen an. (Beide Befeuchtungsfilter haben eine
Vorder- und Rückseite.)
• Richten Sie die Vorsprünge (6 Stellen) an jedem Rahmen an
den Löchern (6 Stellen) im Befeuchtungsfilter aus. (Bei
unsachgemäßer Befestigung kann Wasser austreten.)
Die Abbildung zeigt den
Rahmen (untere Hälfte).
Kombinationen aus Filter und Rahmen
• Bringen Sie die Filter so an den Rahmen an, dass das Flechtmuster jedes
Filters mit dem Muster des Rahmens übereinstimmt.
Befeuchtungsfilter
Rahmen
(obere Hälfte)
4.
Bringen Sie die Rahmen und die Achse an.
1 Richten Sie die Nuten in den Rahmen (obere und untere Hälfte)
beim Anbringen an den Vorsprüngen der Achse aus.
Rahmen
Befeuchtungs-
(obere
filter
Hälfte)
Achse
Befeuchtungs-
filter
2 Setzen Sie die Haken ein (6 Stellen), bis Sie ein Einrastgeräusch
hören.
Instandhaltung
Filter fest unter jedes
Halteteil setzen
(6 Stellen)
Vorsprünge
(6 Stellen)
Befeuchtungsfilter
Rahmen
(untere Hälfte)
Rahmen (untere Hälfte)
42
