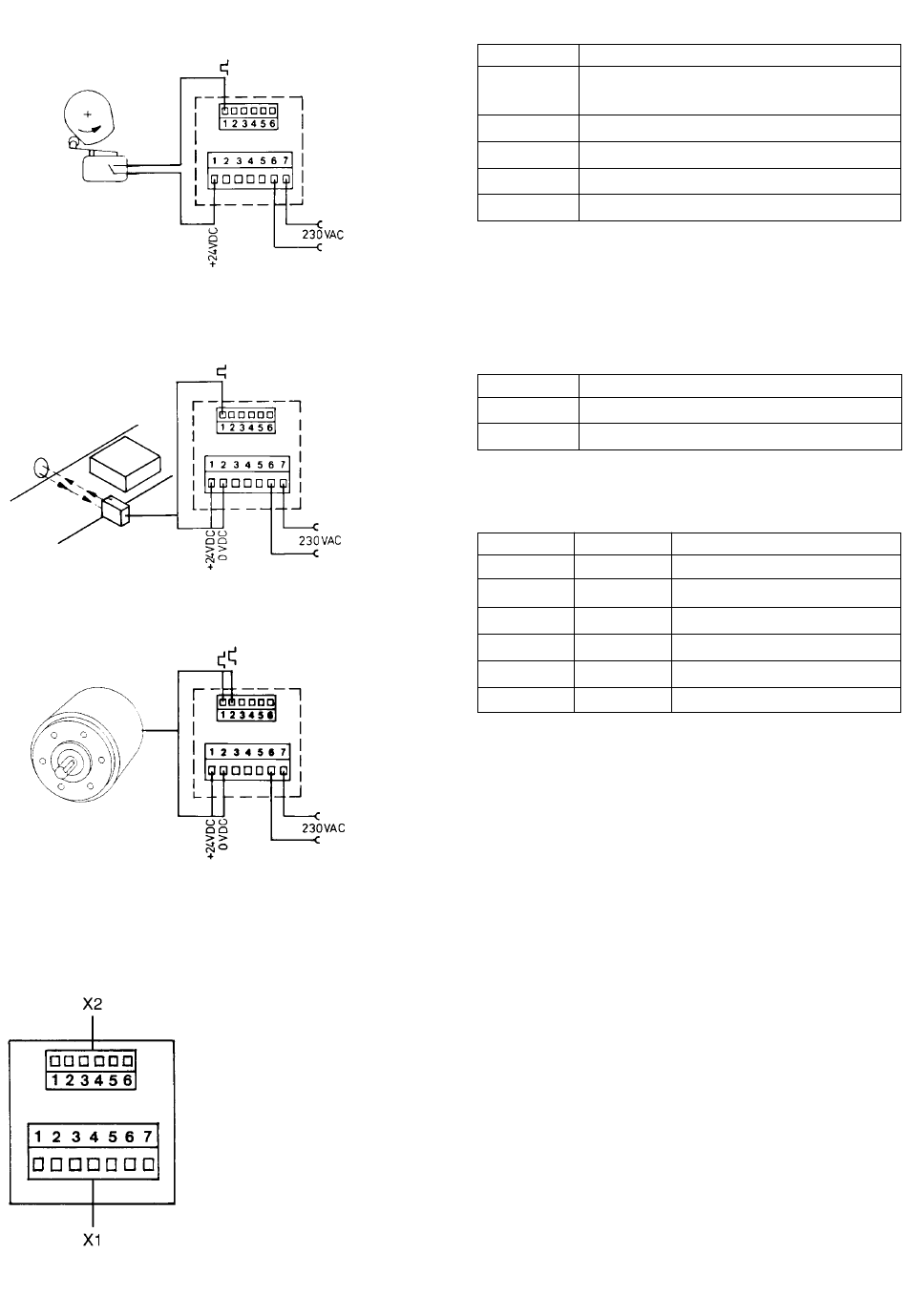

8. Anschlussbeispiele
Ansteuerung über Kontakt
programmierte Polarität PNP
Ansteuerung über Lichtschranke
Ansteuerung über Drehgeber
8. Anschlussbelegung
Steckerbelegung X1
Klemme Nr.
230-VAC-Version
1
+24 VDC Geber-
versorgungsspannung
2
0 VDC (GND)
3
Relaisausgang gemeinsamer Kontakt (C)
4
Relaisausgang Schließer (NO)
5
Relaisausgang Öffner (NC)
Achtung! Bei Einstellung Dauersignal = 99,99 s
(invertierte Relaissteuerung) ändern sich die
Anschlüsse der Klemmen 4 und 5.
Klemme Nr.
AC- und DC-Version
4
Relaisausgang Öffner (NC)
5
Relaisausgang Schließer (NO)
Steckerbelegung X1
Klemme Nr. Benennung Funktion
1
INP A
2
INP B
3
GATE
4
RESET
5
LATCH
6
KEY
9. Technische Daten
Spannungsversorgung:
230 VAC, max. 4 VA
oder max. 0,1 A
Anzeige:
5stellige 7-Segment-LED-An-
zeige
7,5 mm hoch, rot
Polarität der Eingangssignale:
programmierbar, für alle Ein-
gänge gemeinsam
Eingangswiderstand:
ca. 10 kOhm
Zählfrequenz: über DIL-Schalter für INP A und
INP B separat einstellbar
30 Hz
10 kHz (7,5 kHz bei Eingangsart E4)
bei automatischer Wiederholung
1 kHz ohne Zählverluste (600 Hz
bei Eingangsart E4)
Mindestimpulszeit der Steuereingänge:
5 ms
Zählereingang A
Zählereingang B
Toreingang
Rücksetzeingang
Anzeigestop-Eingang
Tastaturverriegelungs-Eingang
