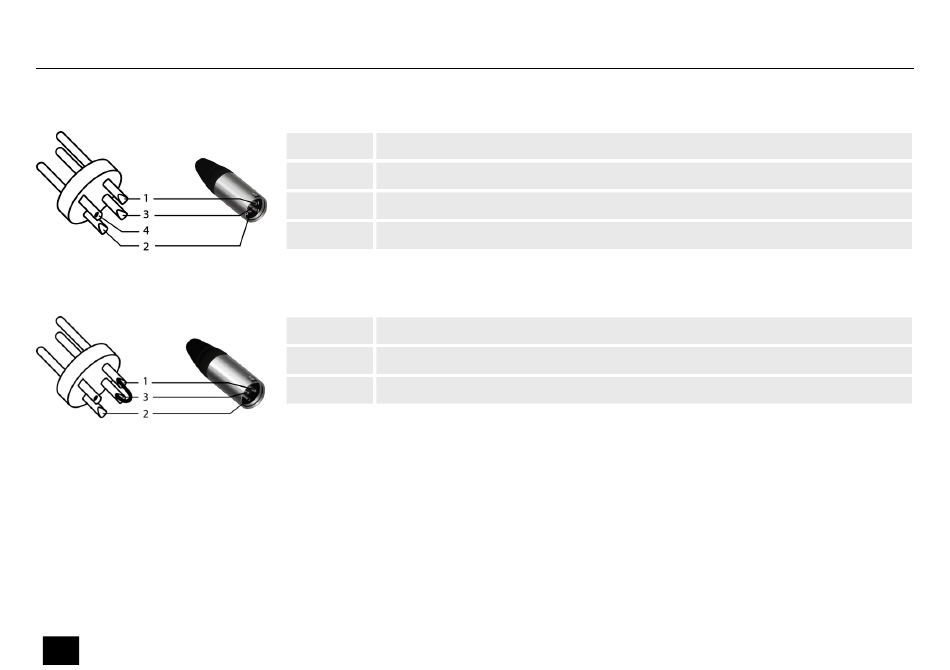

Stecker- und Anschlussbelegungen
XLR-Stecker (symmetrisch)
XLR-Stecker (unsymmetrisch)
DSX 110, DSX 112, DSX 115
40
Aktiver Lautsprecher
1
Masse, Abschirmung
2
Signal (phasenrichtig, +)
3
Signal (phasenverkehrt, –)
4
Abschirmung am Steckergehäuse (optional)
1
Masse, Abschirmung
2
Signal
3
Gebrückt mit Pin 1
