THERMASGARD

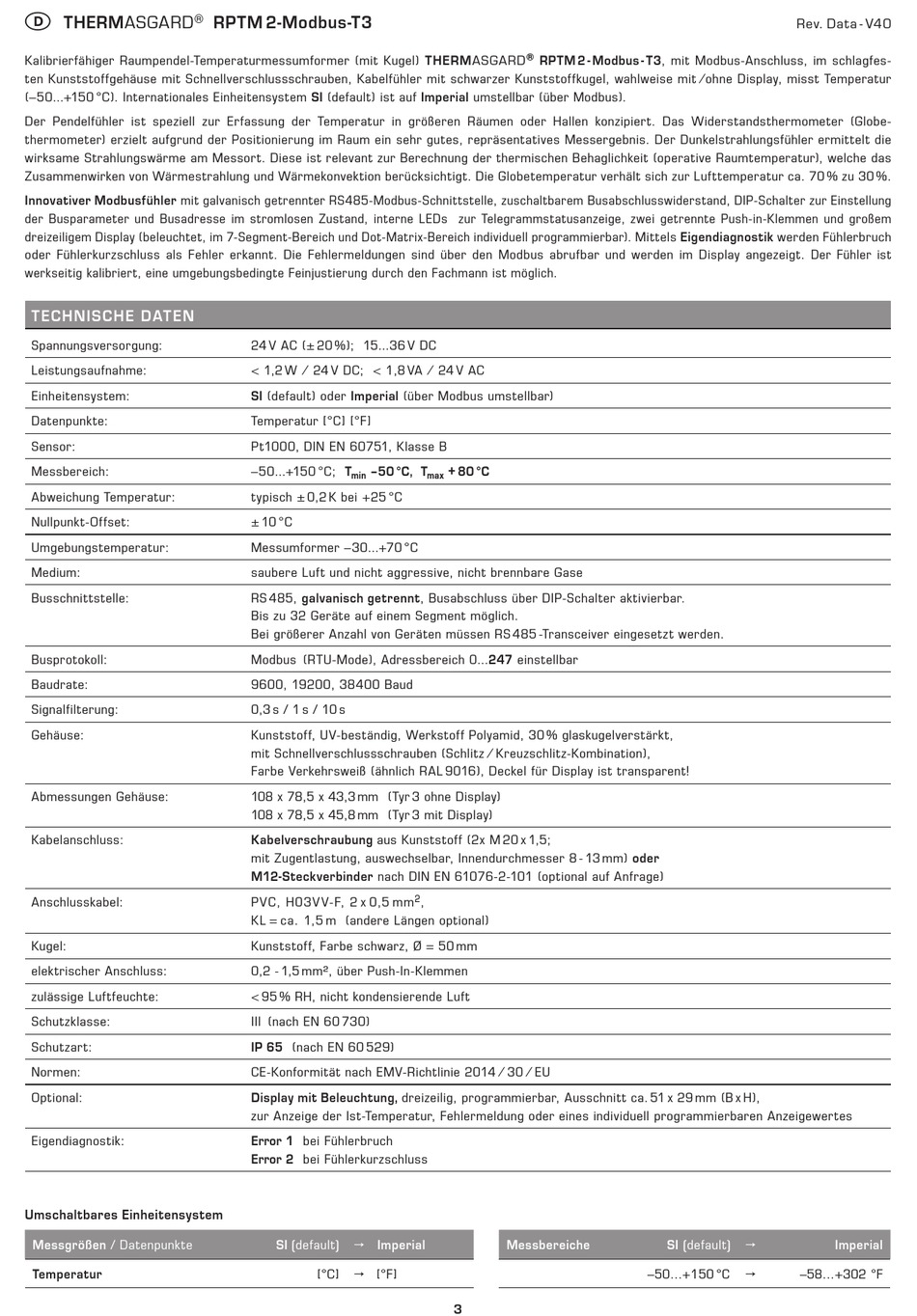

Kalibrierfähiger Raumpendel-Temperaturmessumformer (mit Kugel) THERMASGARD
ten Kunststoff gehäuse mit Schnell verschluss schrauben, Kabelfühler mit schwarzer Kunststoffkugel, wahl weise mit ⁄ ohne Display, misst Temperatur
(–50...+150 °C). Internationales Einheiten system SI (default) ist auf Imperial umstellbar (über Modbus).
Der Pendelfühler ist speziell zur Erfassung der Temperatur in größeren Räumen oder Hallen konzipiert. Das Widerstandsthermometer (Globe-
thermometer) erzielt aufgrund der Positionierung im Raum ein sehr gutes, repräsentatives Mess ergebnis. Der Dunkelstrahlungsfühler ermittelt die
wirk same Strahlungs wärme am Messort. Diese ist relevant zur Berechnung der thermi schen Behaglichkeit (operative Raumtemperatur), welche das
Zusammenwirken von Wärmestrahlung und Wärme konvektion berücksichtigt. Die Globetemperatur verhält sich zur Lufttemperatur ca. 70 % zu 30 %.
Innovativer Modbusfühler mit galvanisch getrennter RS485-Modbus-Schnittstelle, zuschalt barem Bus abschluss wider stand, DIP-Schalter zur Einstellung
der Busparameter und Busadresse im strom losen Zustand, interne LEDs zur Telegrammstatusanzeige, zwei getrennte Push-in-Klemmen und großem
drei zeiligem Display (beleuchtet, im 7-Segment-Bereich und Dot-Matrix-Bereich individuell programmierbar). Mittels Eigendiagnostik werden Fühlerbruch
oder Fühlerkurzschluss als Fehler erkannt. Die Fehler meldungen sind über den Modbus abrufbar und werden im Display angezeigt. Der Fühler ist
werkseitig kalibriert, eine umgebungsbedingte Fein justierung durch den Fachmann ist möglich.
TECHNISCHE DATEN
Spannungsversorgung:
Leistungsaufnahme:
Einheitensystem:
Datenpunkte:
Sensor:
Messbereich:
Abweichung Temperatur:
Nullpunkt-Offset:
Umgebungstemperatur:
Medium:
Busschnittstelle:
Busprotokoll:
Baudrate:
Signalfilterung:
Gehäuse:
Abmessungen Gehäuse:
Kabelanschluss:
Anschlusskabel:
Kugel:
elektrischer Anschluss:
zulässige Luftfeuchte:
Schutzklasse:
Schutzart:
Normen:
Optional:
Eigendiagnostik:
Umschaltbares Einheitensystem
Messgrößen / Datenpunkte
Temperatur
RPTM 2-Modbus-T3
24 V AC (± 20 %); 15...36 V DC
< 1,2 W ⁄ 24 V DC; < 1,8 VA ⁄ 24 V AC
SI (default) oder Imperial (über Modbus umstellbar)
Temperatur [°C] [°F]
Pt1000, DIN EN 60751, Klasse B
–50...+150 °C; T
–50 °C, T
min
typisch ± 0,2 K bei +25 °C
± 10 °C
Messumformer –30...+70 °C
saubere Luft und nicht aggressive, nicht brennbare Gase
RS 485, galvanisch getrennt, Busabschluss über DIP-Schalter aktivierbar.
Bis zu 32 Geräte auf einem Segment möglich.
Bei größerer Anzahl von Geräten müssen RS 485 -Transceiver eingesetzt werden.
Modbus (RTU-Mode), Adressbereich 0...247 einstellbar
9600, 19200, 38400 Baud
0,3 s / 1 s / 10 s
Kunststoff, UV-beständig, Werkstoff Polyamid, 30 % glaskugelverstärkt,
mit Schnellverschlussschrauben (Schlitz ⁄ Kreuzschlitz-Kombination),
Farbe Verkehrsweiß (ähnlich RAL 9016), Deckel für Display ist transparent!
108 x 78,5 x 43,3 mm (Tyr 3 ohne Display)
108 x 78,5 x 45,8 mm (Tyr 3 mit Display)
Kabelverschraubung aus Kunststoff (2x M 20 x 1,5;
mit Zugentlastung, auswechselbar, Innendurchmesser 8 - 13 mm) oder
M12-Steckverbinder nach DIN EN 61076-2-101 (optional auf Anfrage)
PVC, H03V V-F, 2 x 0,5 mm
K L = ca. 1,5 m (andere Längen optional)
Kunststoff, Farbe schwarz, Ø = 50 mm
0,2 - 1,5 mm², über Push-In-Klemmen
< 95 % RH, nicht kondensierende Luft
III (nach EN 60 730)
IP 65 (nach EN 60 529)
CE-Konformität nach EMV-Richtlinie 2014 ⁄ 30 ⁄ EU
Display mit Beleuchtung, dreizeilig, programmierbar, Ausschnitt ca. 51 x 29 mm (B x H),
zur Anzeige der Ist-Temperatur, Fehlermeldung oder eines individuell programmierbaren Anzeigewertes
Error 1 bei Fühlerbruch
Error 2 bei Fühlerkurzschluss
SI (default)
→ Imperial
[°C]
→ [°F]
®
RPTM 2 - Modbus - T3, mit Modbus-Anschluss, im schlagfes-
+ 80 °C
max
2
,
Messbereiche
3
Rev. Data - V40
SI (default)
→
–50...+150 °C
→
–58...+302 °F
Imperial
