F
®
THERMASGARD

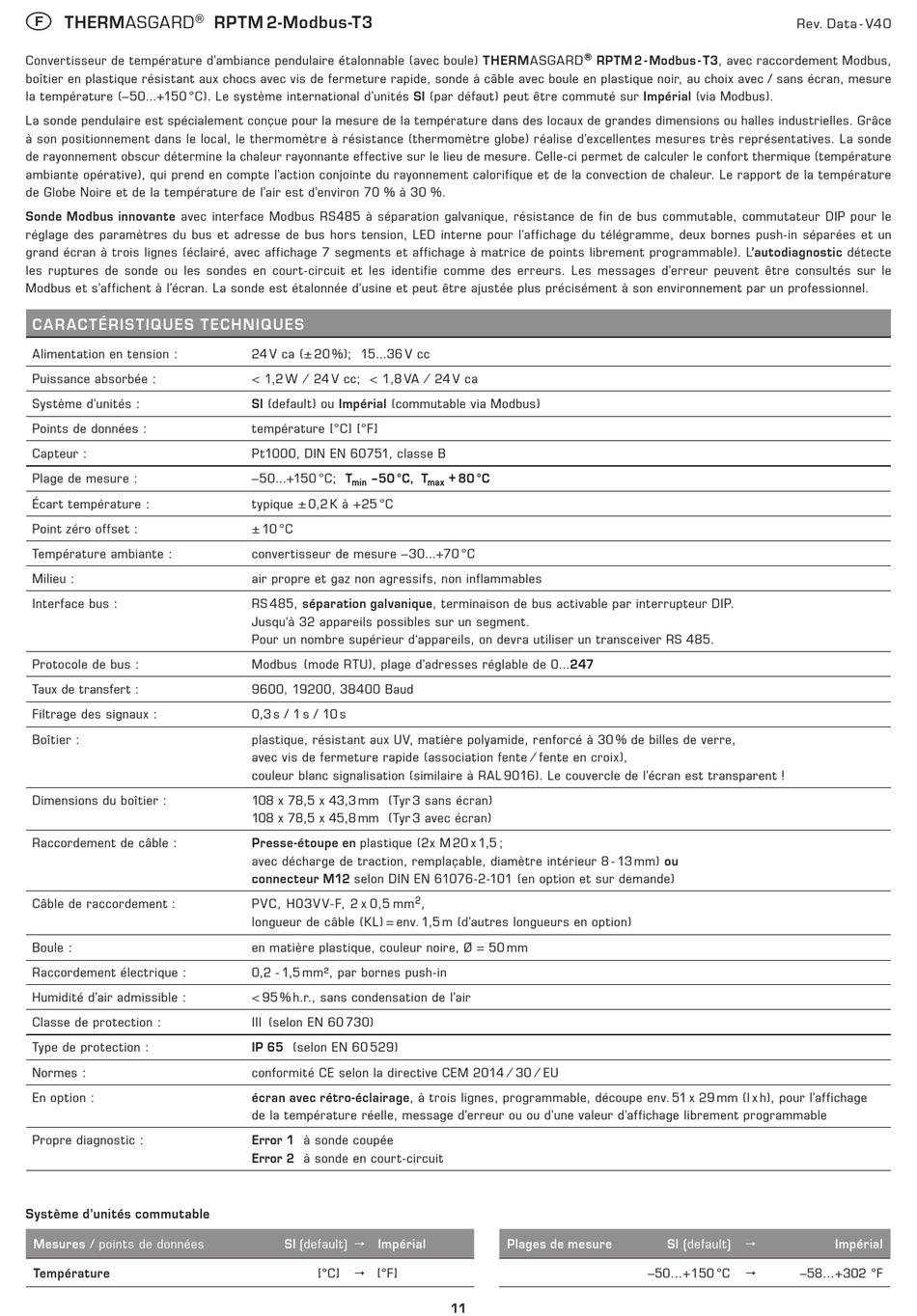

Convertisseur de température d'ambiance pendulaire étalonnable (avec boule) THERMASGARD
boîtier en plastique résistant aux chocs avec vis de fermeture rapide, sonde à câble avec boule en plastique noir, au choix avec / sans écran, mesure
la température (–50...+150 °C). Le système international d'unités SI (par défaut) peut être commuté sur Impérial (via Modbus).
La sonde pendulaire est spécialement conçue pour la mesure de la température dans des locaux de grandes dimensions ou halles industrielles. Grâce
à son positionnement dans le local, le thermomètre à résistance (thermomètre globe) réalise d'excellentes mesures très représentatives. La sonde
de rayonnement obscur détermine la chaleur rayonnante effective sur le lieu de mesure. Celle-ci permet de calculer le confort thermique (température
ambiante opérative), qui prend en compte l'action conjointe du rayonnement calorifique et de la convection de chaleur. Le rapport de la température
de Globe Noire et de la température de l'air est d'environ 70 % à 30 %.
Sonde Modbus innovante avec interface Modbus RS485 à séparation galvanique, résistance de fin de bus commutable, commutateur DIP pour le
réglage des paramètres du bus et adresse de bus hors tension, LED interne pour l'affichage du télégramme, deux bornes push-in séparées et un
grand écran à trois lignes (éclairé, avec affichage 7 segments et affichage à matrice de points librement programmable). L'autodiagnostic détecte
les ruptures de sonde ou les sondes en court-circuit et les identifie comme des erreurs. Les messages d'erreur peuvent être consultés sur le
Modbus et s'affichent à l'écran. La sonde est étalonnée d'usine et peut être ajustée plus précisément à son environnement par un professionnel.
CARAC TÉRISTIQUES TECHNIQUES
Alimentation en tension :
Puissance absorbée :
Système d'unités :
Points de données :
Capteur :
Plage de mesure :
Écart température :
Point zéro offset :
Température ambiante :
Milieu :
Interface bus :
Protocole de bus :
Taux de transfert :
Filtrage des signaux :
Boîtier :
Dimensions du boîtier :
Raccordement de câble :
Câble de raccordement :
Boule :
Raccordement électrique :
Humidité d'air admissible :
Classe de protection :
Type de protection :
Normes :
En option :
Propre diagnostic :
Système d'unités commutable
Mesures / points de données
Température
RPTM 2-Modbus-T3
24 V ca (± 20 %); 15...36 V cc
< 1,2 W ⁄ 24 V cc; < 1,8 VA ⁄ 24 V ca
SI (default) ou Impérial (commutable via Modbus)
température [°C] [°F]
Pt1000, DIN EN 60751, classe B
–50...+150 °C; T
–50 °C, T
min
typique ± 0,2 K à +25 °C
± 10 °C
convertisseur de mesure –30...+70 °C
air propre et gaz non agressifs, non inflammables
RS 485, séparation galvanique, terminaison de bus activable par interrupteur DIP.
Jusqu'à 32 appareils possibles sur un segment.
Pour un nombre supérieur d'appareils, on devra utiliser un transceiver RS 485.
Modbus (mode RTU), plage d'adresses réglable de 0...247
9600, 19200, 38400 Baud
0,3 s / 1 s / 10 s
plastique, résistant aux UV, matière polyamide, renforcé à 30 % de billes de verre,
avec vis de fermeture rapide (association fente ⁄ fente en croix),
couleur blanc signalisation (similaire à RAL 9016). Le couvercle de l'écran est transparent !
108 x 78,5 x 43,3 mm (Tyr 3 sans écran)
108 x 78,5 x 45,8 mm (Tyr 3 avec écran)
Presse-étoupe en plastique (2x M 20 x 1,5 ;
avec décharge de traction, remplaçable, diamètre intérieur 8 - 13 mm) ou
connecteur M12 selon DIN EN 61076-2-101 (en option et sur demande)
PVC, H03V V-F, 2 x 0,5 mm
longueur de câble (KL) = env. 1,5 m (d'autres longueurs en option)
en matière plastique, couleur noire, Ø = 50 mm
0,2 - 1,5 mm², par bornes push-in
< 95 % h.r., sans condensation de l'air
III (selon EN 60 730)
IP 65 (selon EN 60 529)
conformité CE selon la directive CEM 2014 ⁄ 30 ⁄ EU
écran avec rétro-éclairage, à trois lignes, programmable, découpe env. 51 x 29 mm (l x h), pour l'affichage
de la température réelle, message d'erreur ou ou d'une valeur d'affichage librement programmable
Error 1 à sonde coupée
Error 2 à sonde en court-circuit
SI (default) → Impérial
[°C]
→ [°F]
®
+ 80 °C
max
2
,
Plages de mesure
11
RPTM 2 - Modbus - T3, avec raccordement Modbus,
SI (default)
→
–50...+150 °C
→
Rev. Data - V40
Impérial
–58...+302 °F
