D
®

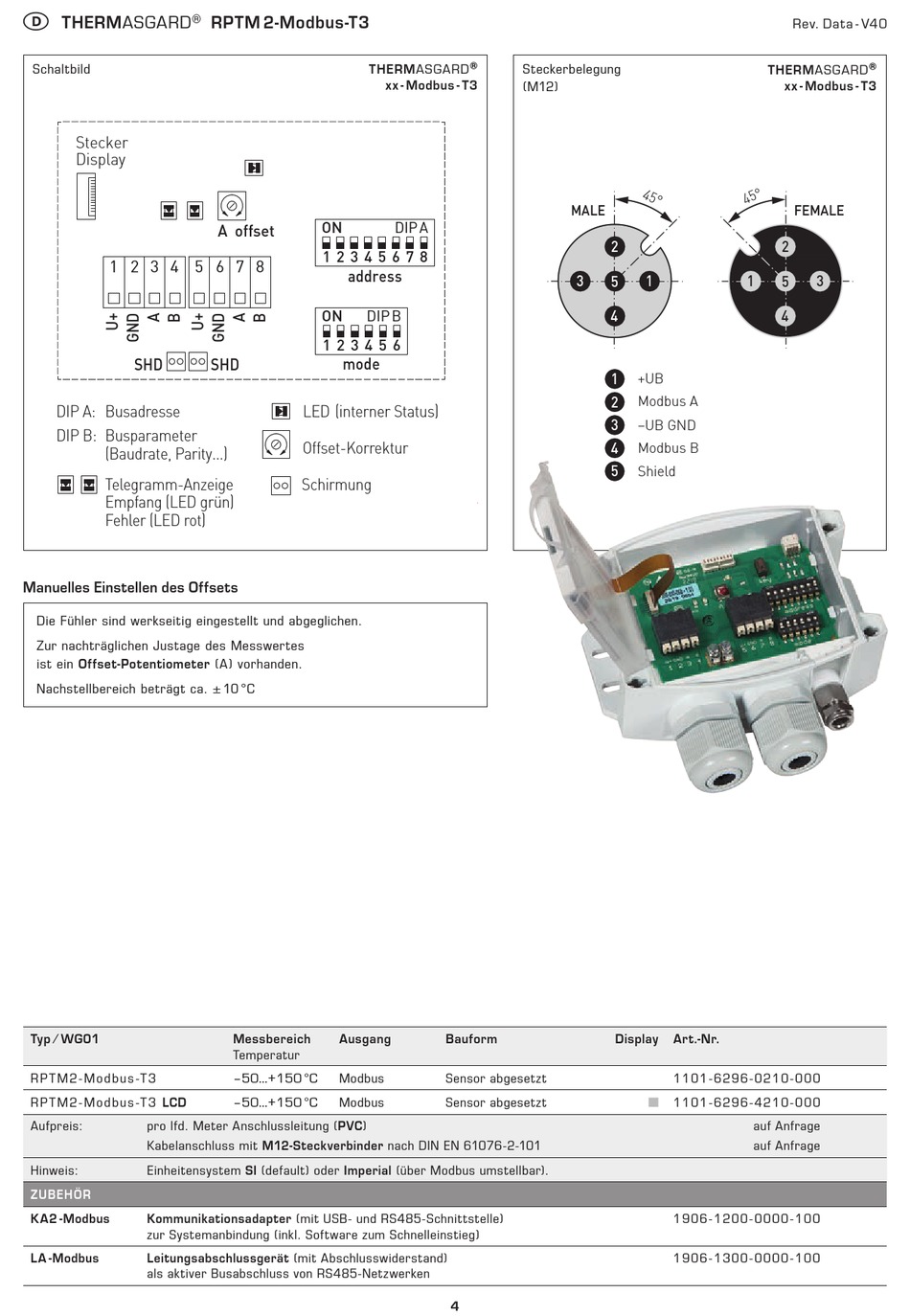

THERMASGARD
Schaltbild
Stecker
Display
1 2 3 4 5 6 7 8
SHD
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity...)
Telegramm-Anzeige
Empfang (LED grün)
Fehler (LED rot)
Manuelles Einstellen des Offsets
Die Fühler sind werkseitig eingestellt und abgeglichen.
Zur nachträglichen Justage des Messwertes
ist ein Offset-Potentiometer (A) vorhanden.
Nachstell bereich beträgt ca. ± 10 °C
Typ ⁄ WG01
R P T M 2 - M o d b u s -T 3
R P T M 2 - M o d b u s -T 3 LCD
Aufpreis:
pro lfd. Meter Anschlussleitung (PVC)
Kabelanschluss mit M12-Steckverbinder nach DIN EN 61076-2-101
Hinweis:
Einheitensystem SI (default) oder Imperial (über Modbus umstellbar).
ZUBEHÖR
KA2 -Modbus
Kommunikationsadapter (mit USB- und RS485-Schnittstelle)
zur Systemanbindung (inkl. Software zum Schnelleinstieg)
LA -Modbus
Leitungsabschlussgerät (mit Abschlusswiderstand)
als aktiver Busabschluss von RS485-Netzwerken
RPTM 2-Modbus-T3
THERMASGARD
ON
A
offset
1 2 3 4 5 6 7 8
address
ON
DIP B
1 2 3 4 5 6
mode
SHD
LED (interner Status)
Offset-Korrektur
Schirmung
Messbereich
Ausgang
Temperatur
–50...+150 °C
Modbus
–50...+150 °C
Modbus
®
Stecker belegung
xx - Modbus - T3
(M12)
DIP A
Bauform
Sensor abgesetzt
Sensor abgesetzt
4
MALE
2
3
5
1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
Display
Art.-Nr.
1101- 6296- 0210- 000
■
1101- 6296- 4210- 000
1906- 1200- 0000- 100
1906-1300- 0000- 100
Rev. Data - V40
®
THERMASGARD
xx - Modbus - T3
FEMALE
2
1
5
3
4
auf Anfrage
auf Anfrage
