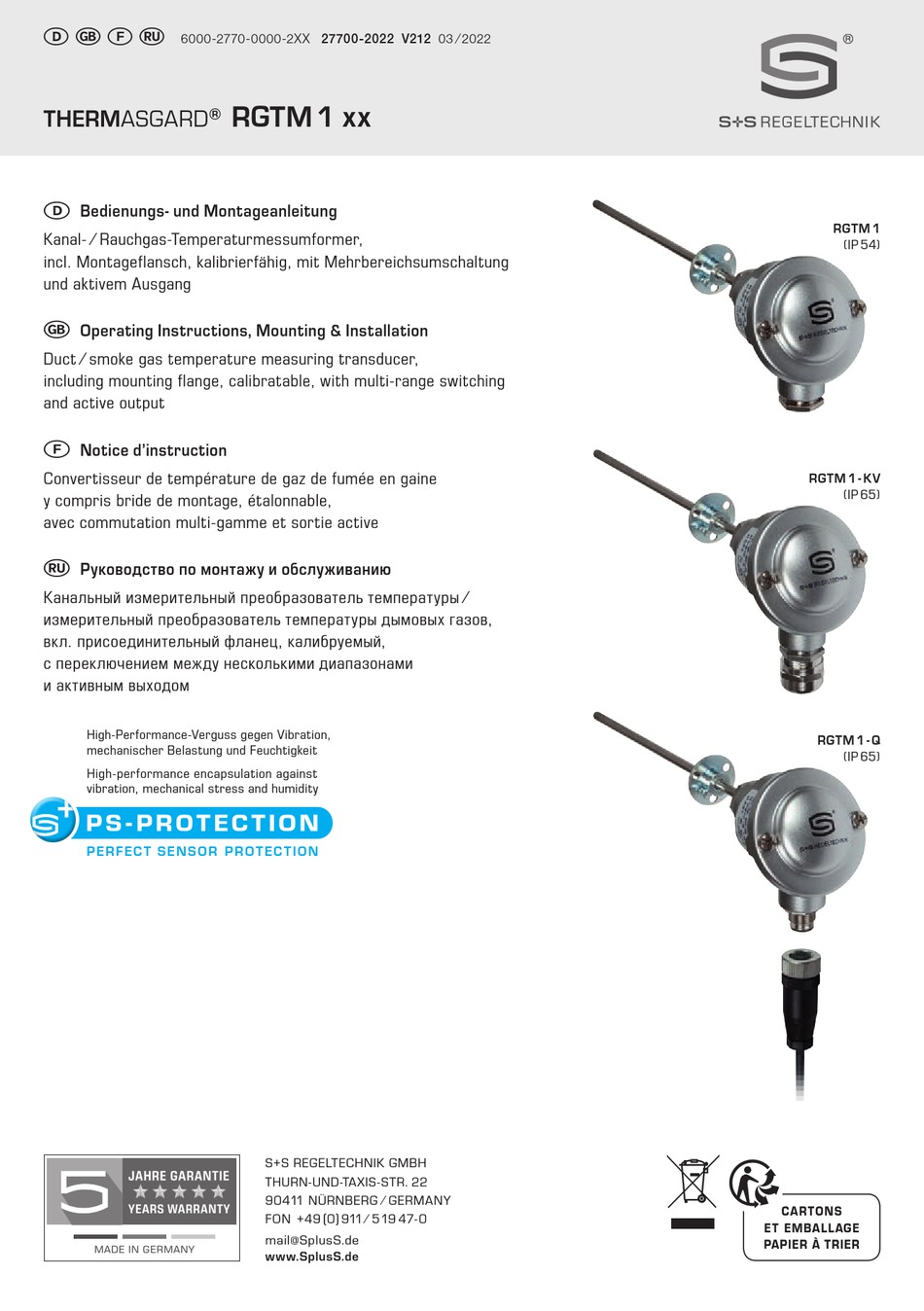

6000-2770-0000-2XX 27700-2022 V212 03 ⁄ 2022
THERMASGARD
®
D
Bedienungs- und Montageanleitung
Kanal- ⁄ Rauchgas-Temperaturmessumformer,
incl. Montageflansch, kalibrierfähig, mit Mehrbereichsumschaltung
und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Duct ⁄ smoke gas temperature measuring transducer,
including mounting flange, calibratable, with multi-range switching
and active output
F
Notice d'instruction
Convertisseur de température de gaz de fumée en gaine
y compris bride de montage, étalonnable,
avec commutation multi-gamme et sortie active
r
Руководство по монтажу и обслуживанию
Канальный измерительный преобразователь температуры ⁄
измерительный преобразователь температуры дымовых газов,
вкл. присоединительный фланец, калибруемый,
с переключением между несколькими диапазонами
и активным выходом
High-Performance-Verguss gegen Vibration,
mechanischer Belastung und Feuchtigkeit
High-performance encapsulation against
vibration, mechanical stress and humidity
P S - P R O T E C T I O N
P ERF EC T S E N S O R P R O T EC T I O N
RGTM 1 xx
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
RGTM 1
(IP 54)
RGTM 1 - KV
(IP 65)
RGTM 1 - Q
(IP 65)
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK THERMASGARD RGTM1 Serie
Inhaltszusammenfassung für S+S REGELTECHNIK THERMASGARD RGTM1 Serie
- Seite 1 P S - P R O T E C T I O N P ERF EC T S E N S O R P R O T EC T I O N S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄...
-
Seite 3: Technische Daten
THERMASGARD ® RGTM 1 Rev. 2022 - V23 Kalibrierfähiger Rauchgastemperaturmessumformer THERMASGARD ® RGTM 1 mit acht um- Anschlussbild RGTM 1 - I schaltbaren Mess bereichen und stetigem Ausgang, mit Anschlusskopf aus Aluminium (optional mit Kabelverschraubung oder M12-Steckverbinder nach DIN EN 61076-2-101), aufgefedertem Mess- 230V AC einsatz und geradem Schutzrohr, incl. - Seite 4 Messumformer, kalibrierfähig, mit aktivem Ausgang Bürdendiagramm TEMPERATURBEREICHE: Bürdendiagramm Bei der Auswahl der Messumformerbereiche ist 4...20 mA darauf zu achten, dass die höchstzulässige Temperatur des Fühlers ⁄ Gehäuses nicht über schritten wird ! Umgebungstemperatur für den Messumformer: – 30 ...+ 70 °C zulässiger Bürdenwiderstand = siehe Bürdendiagramm Bereich...
- Seite 5 Montage und Inbetriebnahme Die Geräte sind im spannungslosen Zustand anzuschließen. Der Der Einbau hat unter Beachtung der Übereinstimmung der vorliegenden technischen Parameter der Thermometer mit den realen Einsatzbedin- Anschluss der Geräte darf nur an Sicherheitskleinspannung er folgen. gungen zu erfolgen, insbesondere: Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind von der Gewährleistung und Haftung ausgeschlossen.
- Seite 16 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
