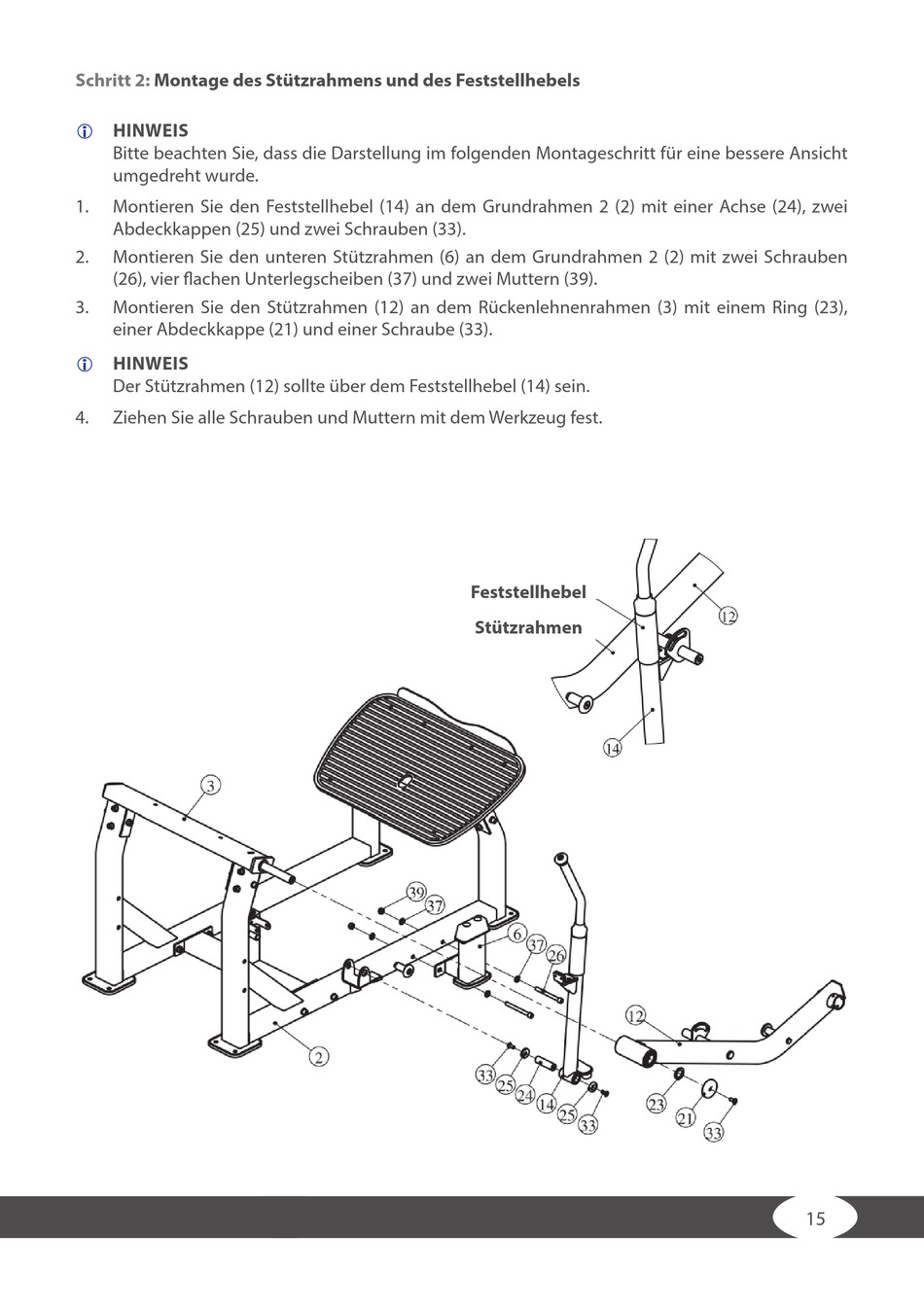

Schritt 2:
Montage des Stützrahmens und des Feststellhebels
HINWEIS
Bitte beachten Sie, dass die Darstellung im folgenden Montageschritt für eine bessere Ansicht
umgedreht wurde.
1.
Montieren Sie den Feststellhebel (14) an dem Grundrahmen 2 (2) mit einer Achse (24), zwei
Abdeckkappen (25) und zwei Schrauben (33).
2.
Montieren Sie den unteren Stützrahmen (6) an dem Grundrahmen 2 (2) mit zwei Schrauben
(26), vier fl achen Unterlegscheiben (37) und zwei Muttern (39).
3.
Montieren Sie den Stützrahmen (12) an dem Rückenlehnenrahmen (3) mit einem Ring (23),
einer Abdeckkappe (21) und einer Schraube (33).
HINWEIS
Der Stützrahmen
(12) sollte über dem Feststellhebel (14) sein.
4.
Ziehen Sie alle Schrauben und Muttern mit dem Werkzeug fest.
Feststellhebel
Stützrahmen
