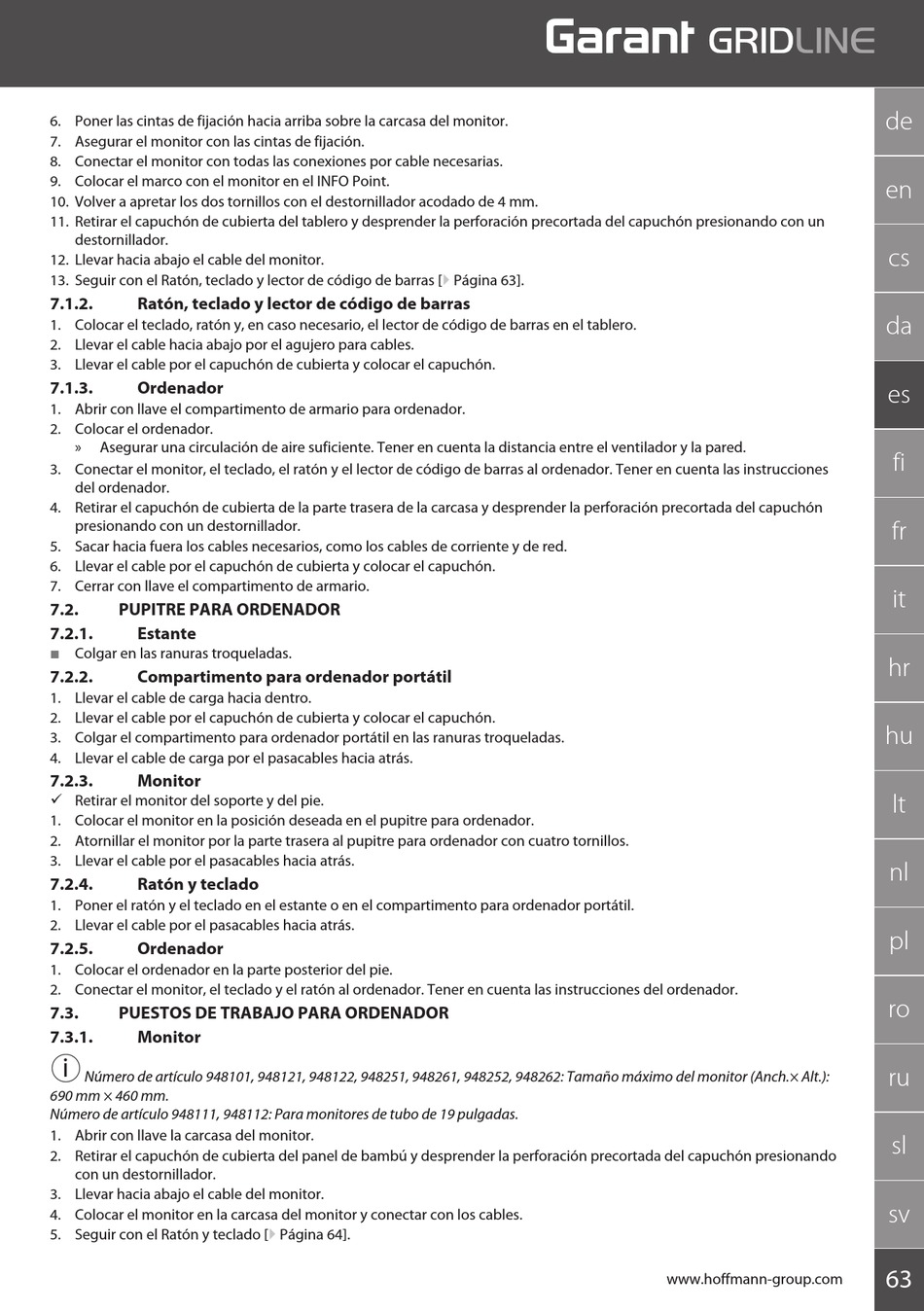

6. Poner las cintas de fijación hacia arriba sobre la carcasa del monitor.
7. Asegurar el monitor con las cintas de fijación.
8. Conectar el monitor con todas las conexiones por cable necesarias.
9. Colocar el marco con el monitor en el INFO Point.
10. Volver a apretar los dos tornillos con el destornillador acodado de 4 mm.
11. Retirar el capuchón de cubierta del tablero y desprender la perforación precortada del capuchón presionando con un
destornillador.
12. Llevar hacia abajo el cable del monitor.
13. Seguir con el Ratón, teclado y lector de código de barras [} Página 63].
7.1.2. Ratón, teclado y lector de código de barras
1. Colocar el teclado, ratón y, en caso necesario, el lector de código de barras en el tablero.
2. Llevar el cable hacia abajo por el agujero para cables.
3. Llevar el cable por el capuchón de cubierta y colocar el capuchón.
7.1.3. Ordenador
1. Abrir con llave el compartimento de armario para ordenador.
2. Colocar el ordenador.
» Asegurar una circulación de aire suficiente. Tener en cuenta la distancia entre el ventilador y la pared.
3. Conectar el monitor, el teclado, el ratón y el lector de código de barras al ordenador. Tener en cuenta las instrucciones
del ordenador.
4. Retirar el capuchón de cubierta de la parte trasera de la carcasa y desprender la perforación precortada del capuchón
presionando con un destornillador.
5. Sacar hacia fuera los cables necesarios, como los cables de corriente y de red.
6. Llevar el cable por el capuchón de cubierta y colocar el capuchón.
7. Cerrar con llave el compartimento de armario.
7.2. PUPITRE PARA ORDENADOR
7.2.1. Estante
 Colgar en las ranuras troqueladas.
7.2.2. Compartimento para ordenador portátil
1. Llevar el cable de carga hacia dentro.
2. Llevar el cable por el capuchón de cubierta y colocar el capuchón.
3. Colgar el compartimento para ordenador portátil en las ranuras troqueladas.
4. Llevar el cable de carga por el pasacables hacia atrás.
7.2.3. Monitor
ü Retirar el monitor del soporte y del pie.
1. Colocar el monitor en la posición deseada en el pupitre para ordenador.
2. Atornillar el monitor por la parte trasera al pupitre para ordenador con cuatro tornillos.
3. Llevar el cable por el pasacables hacia atrás.
7.2.4. Ratón y teclado
1. Poner el ratón y el teclado en el estante o en el compartimento para ordenador portátil.
2. Llevar el cable por el pasacables hacia atrás.
7.2.5. Ordenador
1. Colocar el ordenador en la parte posterior del pie.
2. Conectar el monitor, el teclado y el ratón al ordenador. Tener en cuenta las instrucciones del ordenador.
7.3. PUESTOS DE TRABAJO PARA ORDENADOR
7.3.1. Monitor
i
Número de artículo 948101, 948121, 948122, 948251, 948261, 948252, 948262: Tamaño máximo del monitor (Anch.× Alt.):
690 mm × 460 mm.
Número de artículo 948111, 948112: Para monitores de tubo de 19 pulgadas.
1. Abrir con llave la carcasa del monitor.
2. Retirar el capuchón de cubierta del panel de bambú y desprender la perforación precortada del capuchón presionando
con un destornillador.
3. Llevar hacia abajo el cable del monitor.
4. Colocar el monitor en la carcasa del monitor y conectar con los cables.
5. Seguir con el Ratón y teclado [} Página 64].
