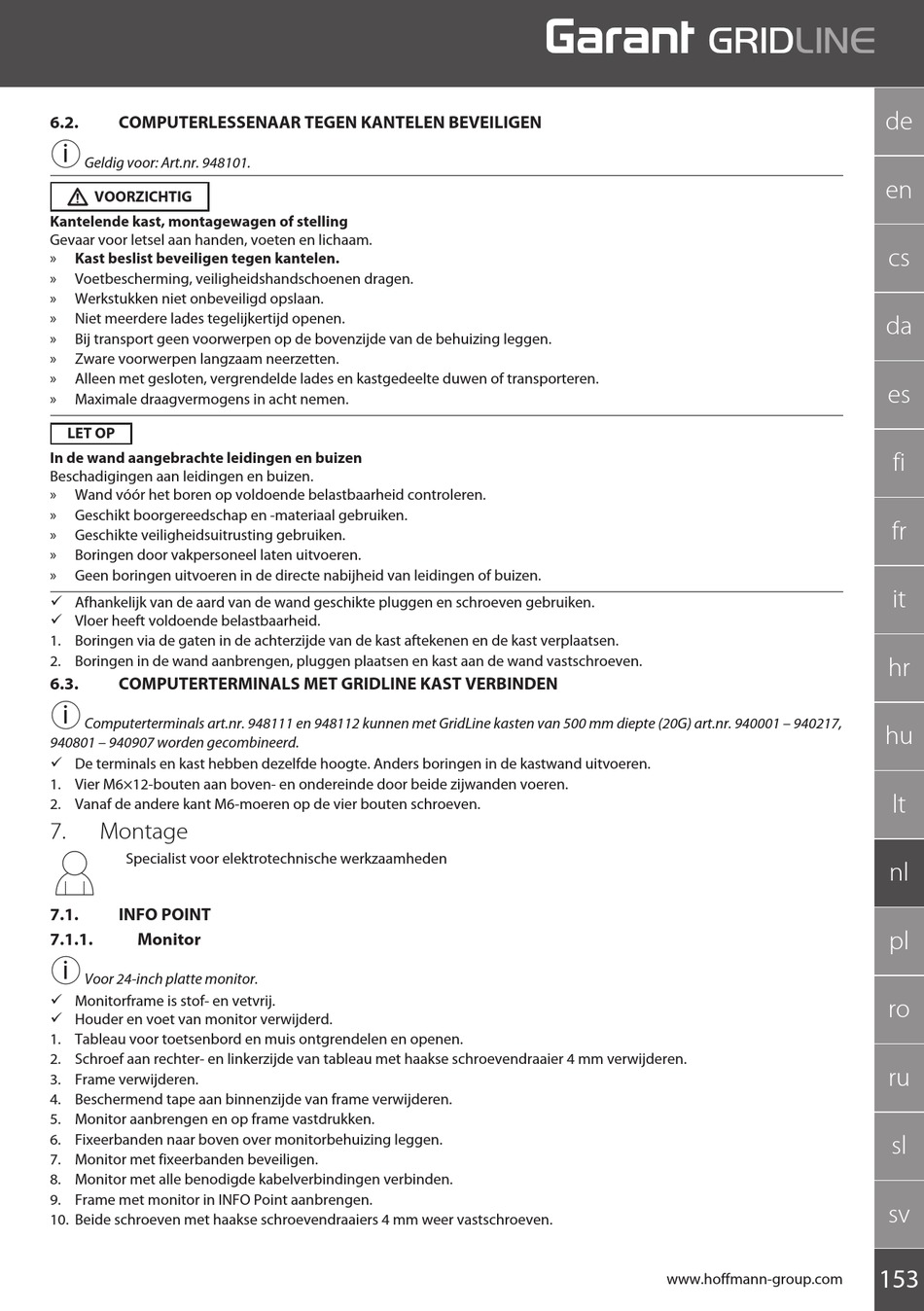

6.2. COMPUTERLESSENAAR TEGEN KANTELEN BEVEILIGEN
i
Geldig voor: Art.nr. 948101.
VOORZICHTIG
Kantelende kast, montagewagen of stelling
Gevaar voor letsel aan handen, voeten en lichaam.
» Kast beslist beveiligen tegen kantelen.
» Voetbescherming, veiligheidshandschoenen dragen.
» Werkstukken niet onbeveiligd opslaan.
» Niet meerdere lades tegelijkertijd openen.
» Bij transport geen voorwerpen op de bovenzijde van de behuizing leggen.
» Zware voorwerpen langzaam neerzetten.
» Alleen met gesloten, vergrendelde lades en kastgedeelte duwen of transporteren.
» Maximale draagvermogens in acht nemen.
LET OP
In de wand aangebrachte leidingen en buizen
Beschadigingen aan leidingen en buizen.
» Wand vóór het boren op voldoende belastbaarheid controleren.
» Geschikt boorgereedschap en -materiaal gebruiken.
» Geschikte veiligheidsuitrusting gebruiken.
» Boringen door vakpersoneel laten uitvoeren.
» Geen boringen uitvoeren in de directe nabijheid van leidingen of buizen.
ü Afhankelijk van de aard van de wand geschikte pluggen en schroeven gebruiken.
ü Vloer heeft voldoende belastbaarheid.
1. Boringen via de gaten in de achterzijde van de kast aftekenen en de kast verplaatsen.
2. Boringen in de wand aanbrengen, pluggen plaatsen en kast aan de wand vastschroeven.
6.3. COMPUTERTERMINALS MET GRIDLINE KAST VERBINDEN
i
Computerterminals art.nr. 948111 en 948112 kunnen met GridLine kasten van 500 mm diepte (20G) art.nr. 940001 – 940217,
940801 – 940907 worden gecombineerd.
ü De terminals en kast hebben dezelfde hoogte. Anders boringen in de kastwand uitvoeren.
1. Vier M6×12-bouten aan boven- en ondereinde door beide zijwanden voeren.
2. Vanaf de andere kant M6-moeren op de vier bouten schroeven.
7. Montage
Specialist voor elektrotechnische werkzaamheden
7.1. INFO POINT
7.1.1. Monitor
i
Voor 24-inch platte monitor.
ü Monitorframe is stof- en vetvrij.
ü Houder en voet van monitor verwijderd.
1. Tableau voor toetsenbord en muis ontgrendelen en openen.
2. Schroef aan rechter- en linkerzijde van tableau met haakse schroevendraaier 4 mm verwijderen.
3. Frame verwijderen.
4. Beschermend tape aan binnenzijde van frame verwijderen.
5. Monitor aanbrengen en op frame vastdrukken.
6. Fixeerbanden naar boven over monitorbehuizing leggen.
7. Monitor met fixeerbanden beveiligen.
8. Monitor met alle benodigde kabelverbindingen verbinden.
9. Frame met monitor in INFO Point aanbrengen.
10. Beide schroeven met haakse schroevendraaiers 4 mm weer vastschroeven.
